小插件，大妙用之Advanced Tags
產品
面臨的挑戰
- 實現兩個不同品牌或同一個PLC的tag之間的數據傳遞
- 實現tag層面的數學邏輯運算
- 實現做tag的Link功能
解決方案

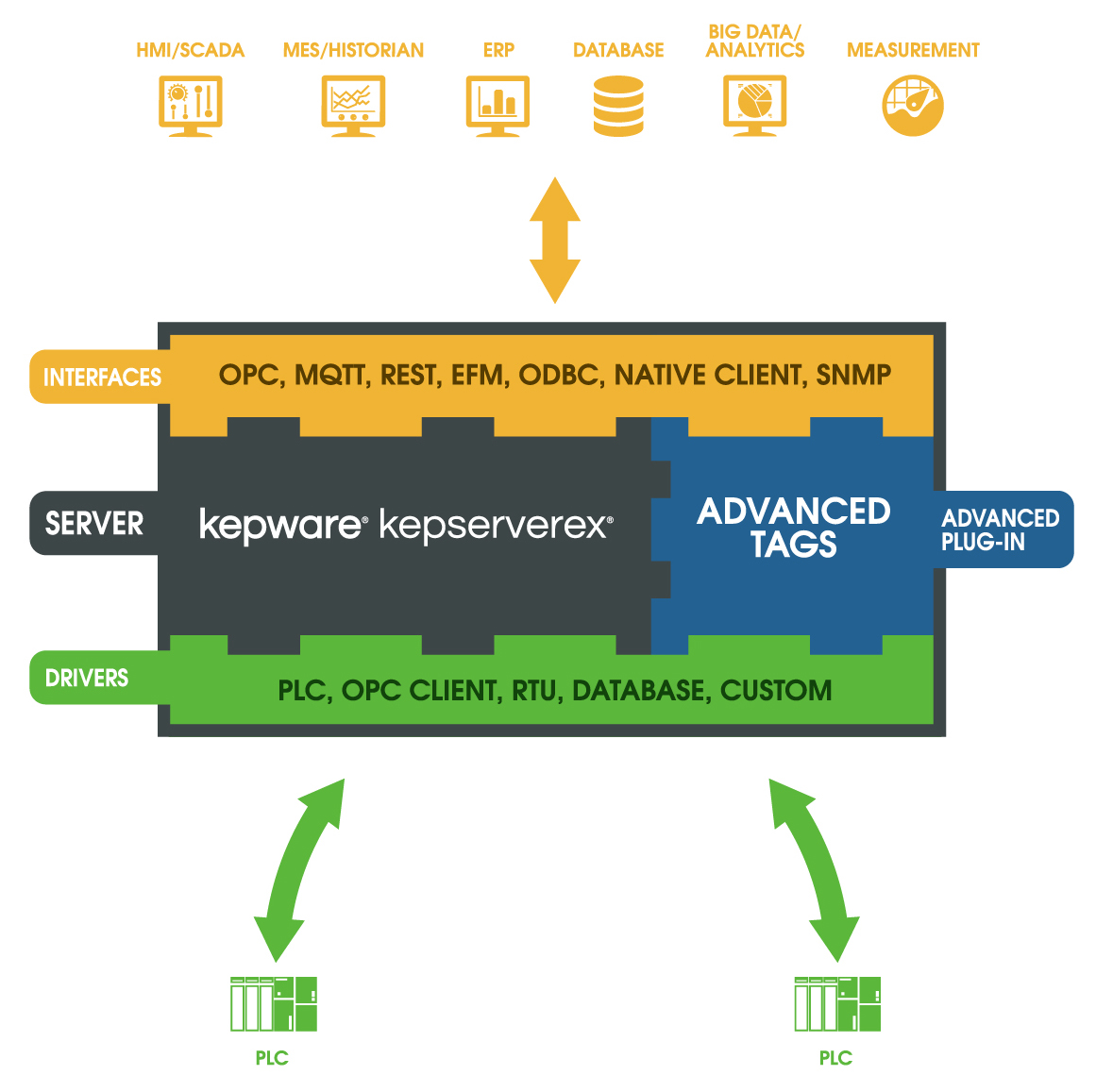

眾所周知，KEPServerEX除了提供160+不同的驅動之外，內部還集成了很多實用的高級插件，如Datalogger、IoT Gateway、Advanced Tags等。
本期給大家介紹的是Advanced Tags高級插件。
Advanced Tags可以對采集到的數據進行一些邏輯和數學運算，支持機器對機器 (M2M) 的標簽鏈接。它可以鏈接兩個數據標簽，基于邏輯狀態設置觸發器并利用原始測量值計算新值。
簡單來說，Advanced Tags插件往往用來去做一些tag層面的數學邏輯運算，還有做tag的Link功能，請見如下介紹。

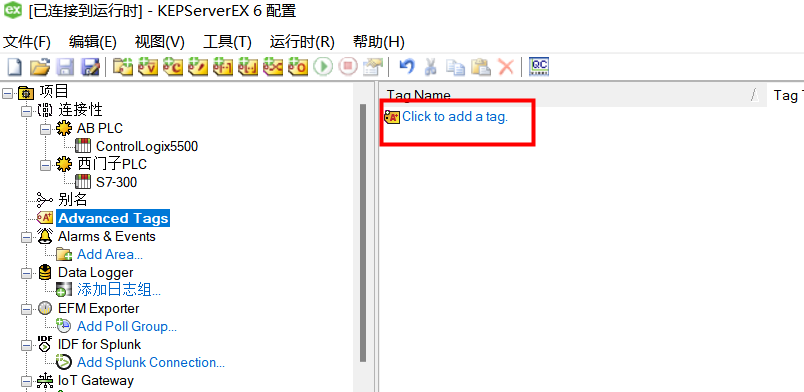

譬如連接了一臺西門子的PLC，里面有一個tag1，另外連接了一個AB PLC，里面有一個tag2。在一些應用中，客戶想要實現兩個不同品牌或同一個PLC的tag之間的數據傳遞，這個時候就需要用到Advanced Tags插件了，配置如下：

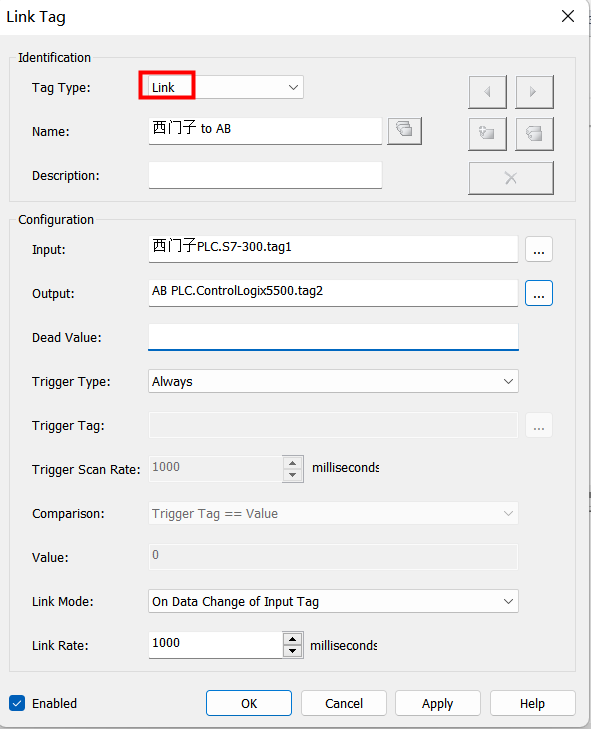

- Tag Type選擇Link，表示tag鏈接的功能；
- Name自己定義一個名字；
- Input指的是要tag的數據源，Output指的是要把Input傳遞到目的地的tag點；
- Link Mode可以靈活設置tag鏈接的觸發模式，可以是Input tag的值變化，也可以是周期性的賦值；
添加完成后，點擊OK。

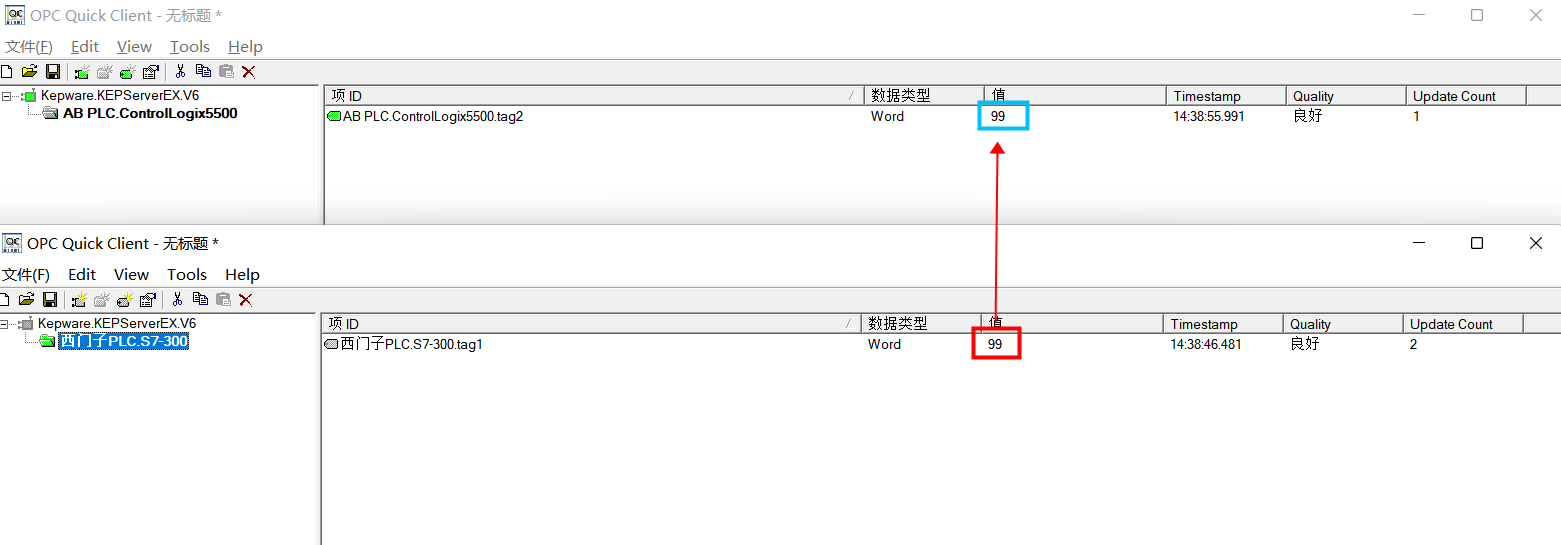

通過觀察QC，可以看到西門子的數據點一旦發生了變化，即可把值賦值到AB PLC對應的tag中。
當然，Advanced Tags還可以實現如tag的加減乘除、邏輯運算、求最大值最小值、平均值以及復合運算等，更多高級功能期待大家的試用。
包括六個預定義的鏈接、邏輯和數學標簽：
- 平均值標簽：計算一個標簽在既定時間內的平均值。
- 復雜標簽：將不同數據類型的多個標簽組合為單一復雜項或結構。
- 鏈接標簽：在不同協議之間鏈接數據。
- 最大值標簽：讀取并保留一個標簽在既定時間內的最大值。
- 最小值標簽：讀取并保留一個標簽在既定時間內的最小值。
- 衍生標簽：使用基本的腳本和標準邏輯與數學函數提供超過這些預定義標簽的計算。這些標簽?zāi)軌蚩刂票磉_式求值的頻率和條件，并讓用戶能夠?qū)⒏鼜?fù)雜的方程合并到應用程序中。
