Kepware通過符號尋址訪問西門子PLC實例

背景

安徽某MES集成商承接當?shù)匾患倚履茉雌?chē)企業的信息化建設項目。此項目中MES系統涉及到整車制造的全過程管理：包括零部件及成品車下線的品控管理、質量管理等。

客戶了解到在業主的生產車間產線統一規劃使用德國西門子PLC作為控制單元，涉及到1200系列、1500系列兩大產品，為方便統一管理數據，PLC程序使用優化塊通過符號地址來進行編程。

需求

1. 通過符號尋址采集西門子PLC優化后的DB塊數據

2. PLC總數有120+，要支持所有PLC數據同時采集通訊

3. 提供OPC接口供MES訪問

客戶找到上海泗博自動化，尋求通過kepware軟件，打通西門子PLC與MES的數據通信，快速、穩定的實現本次項目交付。

行業

制造業

產品

Siemens Plus驅動

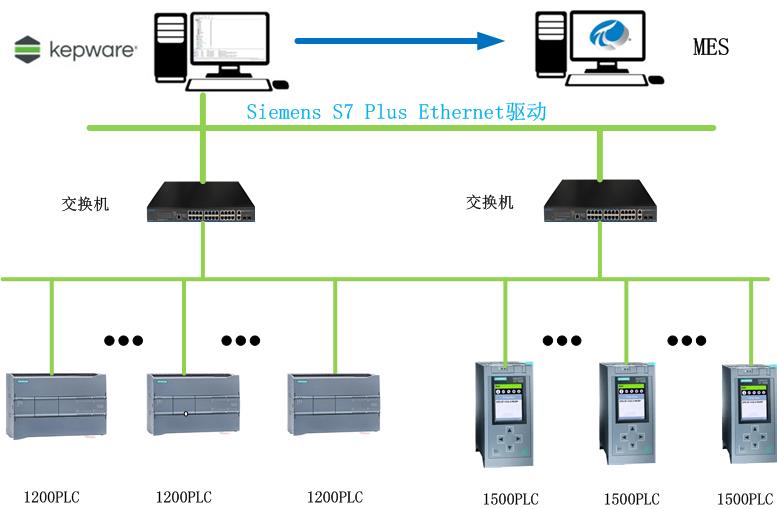

解決方案

KEPServerEX，Siemens S7 Plus Ethernet驅動

BMS-1



KEPServerEX的Siemens S7 Plus Ethernet Driver支持訪問優化塊進行數據通訊，并且支持自動標記生成，可以從PLC中自動創建標記，方便快速部署。

部分配置截圖

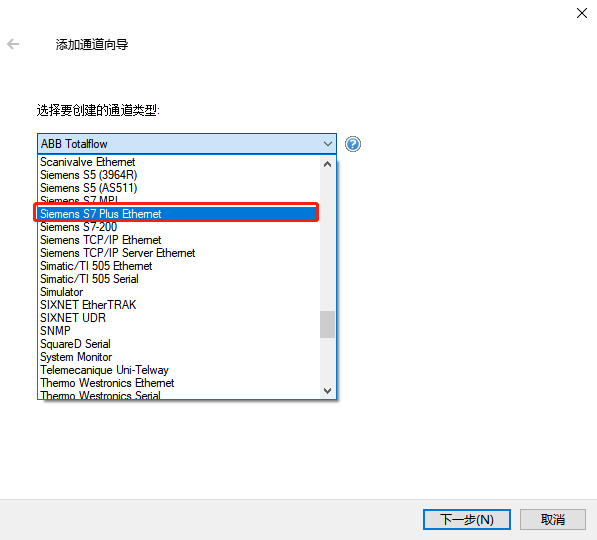

創建通道時選擇“Siemens S7 Plus Ethernet Driver”

BMS-1



BMS-1

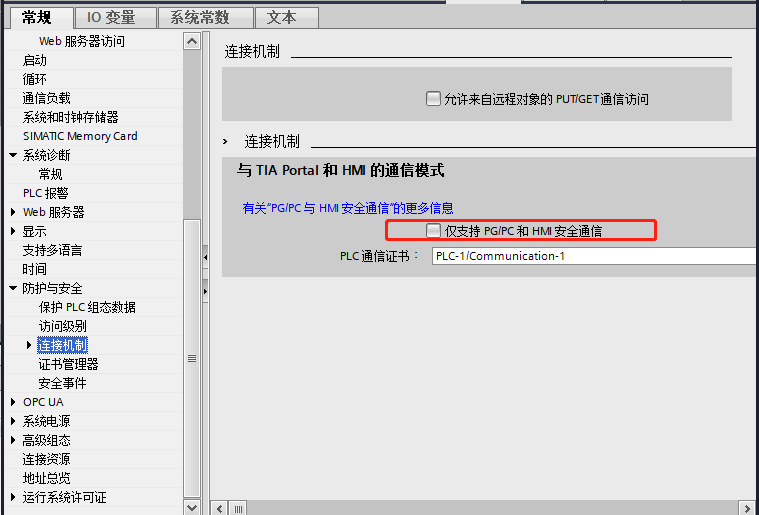

注：KEPServerEX連接時需要先對1500PLC CPU進行屬性設置

在連接機制中將“僅支持PG/PC和HMI安全通信”勾選去掉（默認是勾選狀態）

BMS-1
