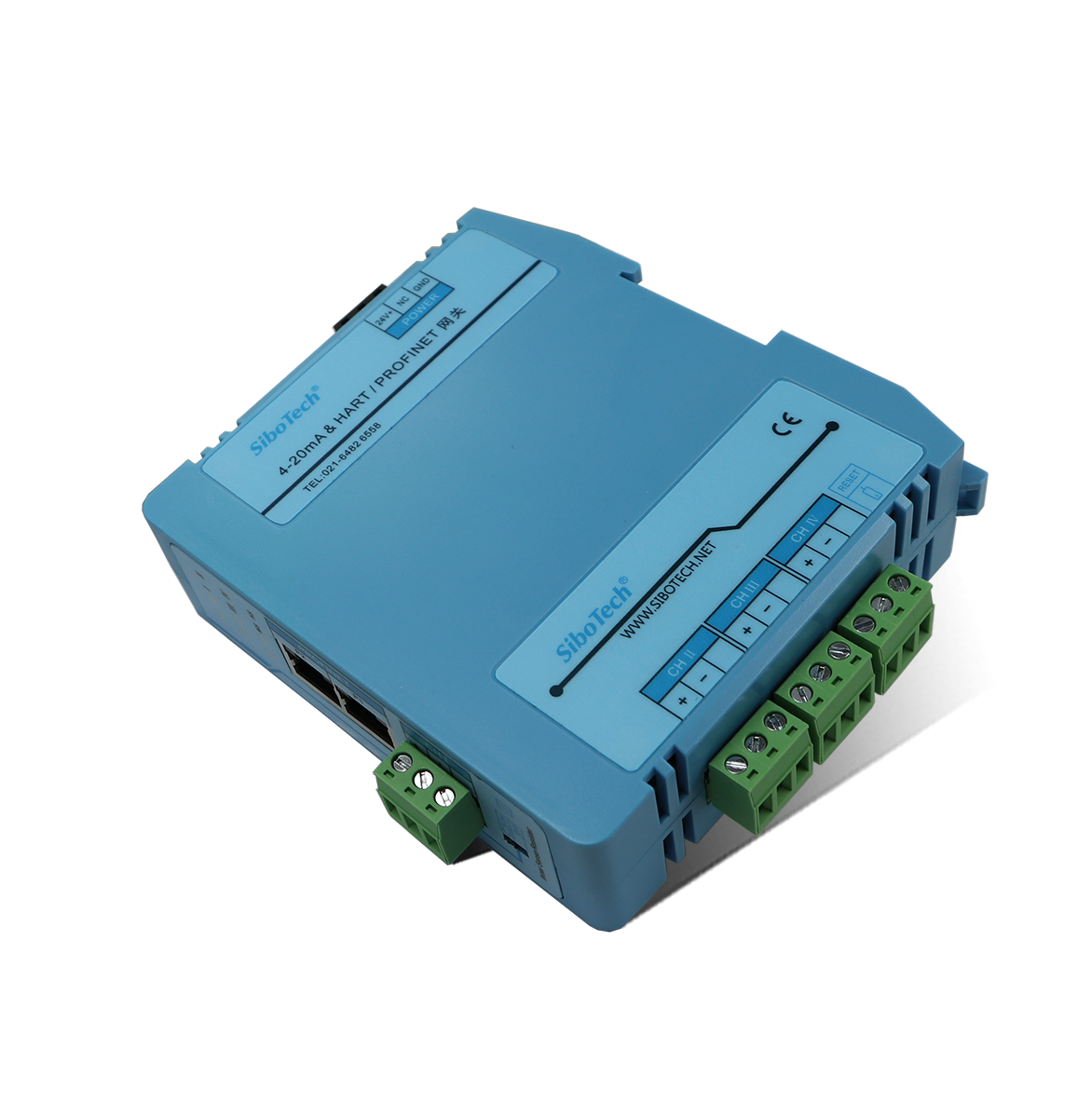

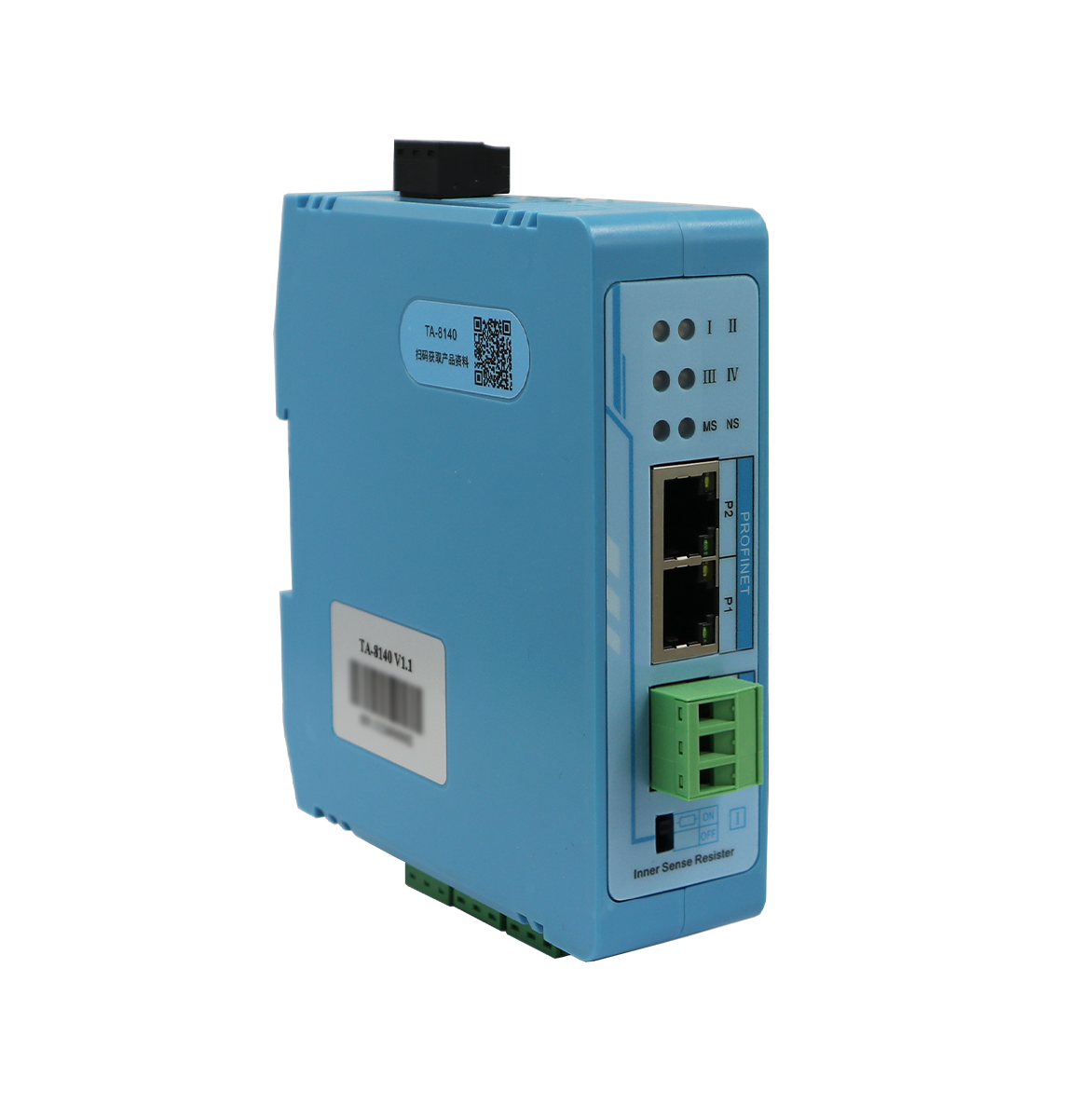

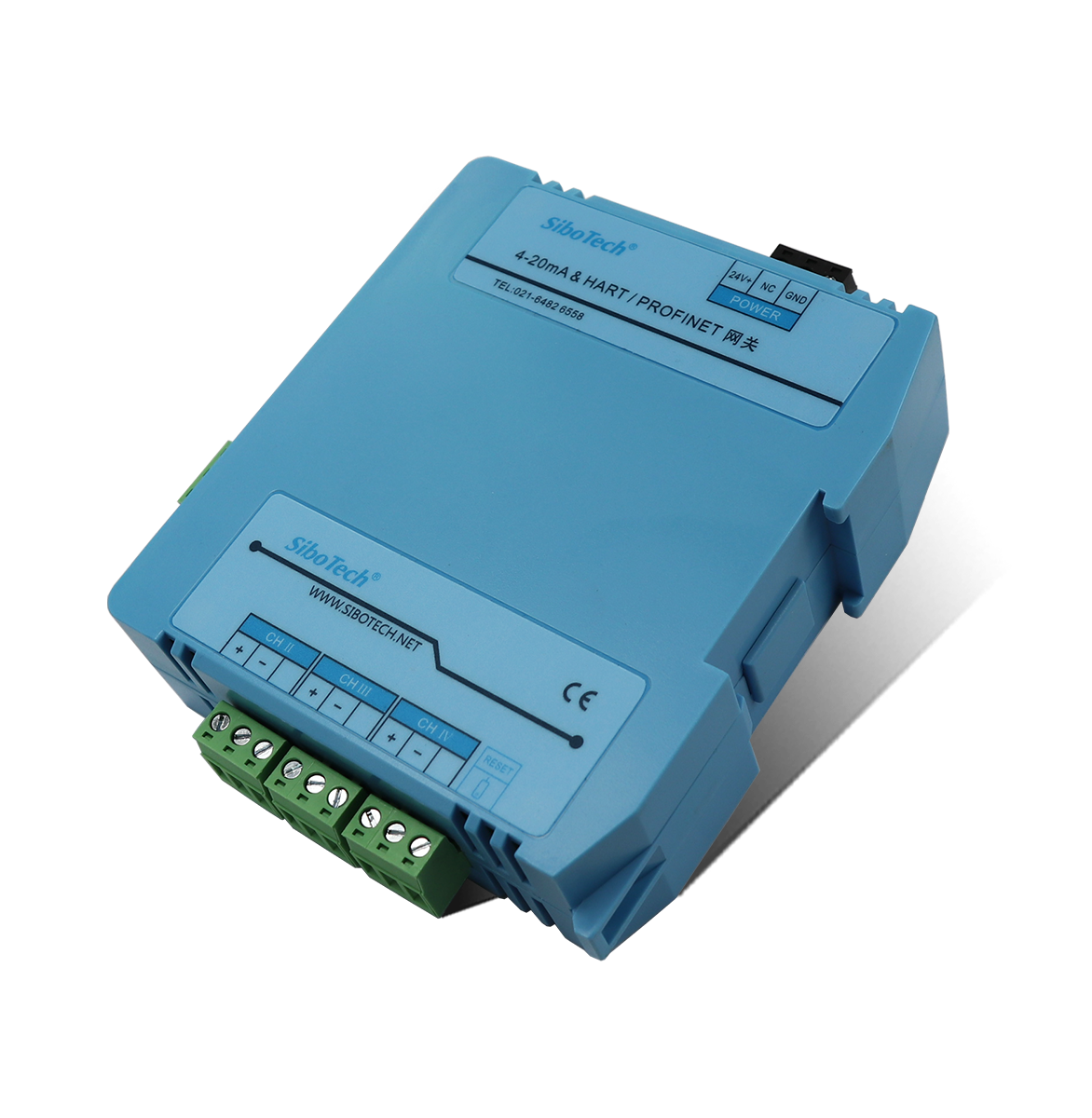

四通道4-20mA & HART轉PROFINET網關
型號：TA-8140 400 613 9938
基本說明：支持HART7標準，實現4-20mA&HART網絡與PROFINET網絡之間的高效數據通信，支持連接多達4個獨立的HART通道，可與E+H、Rosemont、科隆等國內外知名品牌的4-20mA&HART儀表實現數據交互。PROFINET端支持MRP環網冗余，確保了網絡的高可用性和穩定性，支持西門子S7-200 SMART /300 /400/1200/1500全系列PLC以及具有PROFINET主站系統對接
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、雙以太網接口：PROFINET端配備雙口，內置交換功能，便于級聯擴展； |
| 2、PROFINET端符合PROFINET V2.43協議規范，支持RT、IRT通信，支持MRP介質冗余； |
| 3、支持可達1440/1440輸入輸出字節； |
| 4、功能強大：四路模擬量采集支持自定義模擬量功能開關，支持4路4-20mA或0-20mA模擬量采集； |
| 5、支持四通道HART協議單點模式通訊，HART命令的分段映射，HART端支持第一主站和第二主站 |
| 6、隔離電源設計：增強抗干擾性能，確保穩定運行； |
| 7、專業配置工具：HPN-123軟件，支持在線更改HART從站地址，簡化產品設置； |
技術特性
| 模擬量技術特性 1、模擬量采集端支持4路4-20mA/0-20mA模擬量采集； 2、模擬量采集與數據交換電路實現電氣隔離； 3、可自定義通道模擬量功能開關； 4、模擬量采集精度達到千分之五； 5、支持模擬量數據大小端轉換； |
| HART技術特性 1、HART 端可作為第一主站或第二主站； 2、僅支持 HART 單點工作模式（各通道支持與1個0號節點通信）； 3、支持在線掃描四通道的 HART 設備并修改地址功能(0-63)，主站支持最大4個節點數（各通道支持1個0號節點）； 5、支持 HART 7以及更早版本協議的所有通用命令； 6、每條 HART 命令可配置為逢變輸出、輪詢輸出、初始化輸出或不輸出； 7、四通道HART主站共支持127條用戶命令，支持基本模式和高級模式混合使用，HART輸出數據緩沖區1440字節，輸入數據緩沖區1440字節； 8、支持高級模式下HART命令接收數據寄存器高低字節交換功能； |
| PROFINET技術特性 1、支持PROFINETIORT V2.43協議，符合GB/T25105-2014《工業通信網絡現場總線規范類型10: PROFINET IO規范》 2、支持RT通訊，兼容IRT網絡； 3、 PROFINET輸入/輸出數量可自由設定，最大1440字節輸入，1440字節輸出； 4、 PROFINET支持的最多32個槽位，支持最大的輸入字節數為1440，最大的輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小），輸入輸出 字節數的長度 可以通過TIA Portal或STEP 7等主站軟件設定； |
| 物理技術特性 1、支持LLDP、PN_DCP、MRP等功能； 2、 供電：24VDC（11V ~ 30V），70mA（24VDC）； 3、 工作環境溫度：-40℃ ~ 70℃, 相對濕度5% ~ 95%（無凝露）； 4、 外形尺寸：34mm（寬）×116mm（高）×105mm（深）； 5、安裝：35mm導軌； 6、 防護等級：IP20； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.02.20 | |
| HART協議命令 | 說明書 | 2022.04.15 | |
| 網關配置軟件 | 軟件 | 2025.08.22 | |
| GSDML | GSDML 文件 | 2025.08.22 |
相關產品
| 產品型號 | HART口通道數 | 串口協議 | PROFIBUS DP | 以太網協議 |
| HPM-610 | 單通道 | RS485/422/232 Modbus從站 |
DP V0 | —— |
| HTM-611 | —— | —— | ||
| HME-615 | —— | —— | Modbus TCP從站 | |
| HEI-612 | —— | —— | EtherNet IP從站 | |
| HTM-631 | 三通道 | RS485 Modbus從站 |
—— | —— |
| HME-635 | —— | —— | Modbus TCP從站 |
