EtherCAT從站/PROFINET網關
型號：ECE-584 400 613 9938
基本說明：ECE-584可輕松實現EtherCAT主站設備與PROFINET主站設備之間的數據通信，支持ESI文件一站式配置。實現機器人、歐姆龍PLC、倍福PLC等EtherCAT主站與西門子PLC等PROFINET主站數據交互。
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、雙以太網接口：PROFINET端配備雙口，內置交換功能，便于級聯擴展 |
| 2、PROFINET端符合PROFINET V2.43協議規范，支持RT、IRT通信，支持MRP介質冗余 |
| 3、支持EtherCAT主站通過ESI文件與從站建立通訊 |
| 4、支持ESI文件一站式配置 |
| 5、隔離電源設計：增強抗干擾性能，確保穩定運行 |
技術特性
| EtherCAT技術特性 1. 支持ECAT主站通過ESI文件一站式配置 2. EtherCAT網絡最大支持512字節輸入、512字節輸出； 3. EtherCAT網絡可級聯EtherCAT從站； 4. EtherCAT網絡同步類型為FreeRun 5. EtherCAT支持CoE郵箱服務，符合CiA301 |
| PROFINET技術特性 1. 支持PROFINET MRP介質冗余 2. 支持PROFINET RT和IRT協議 3. PROFINET輸入/輸出數量可自由設定，最大1440字節輸入，1440字節輸出 4. 支持多達32個模塊槽位，并支持直接通過西門子TIA Portal配置 |
| 物理技術特性 1.供電：隔離型電源，24VDC（9V ~ 30V），80mA（24VDC） 2.工作環境溫度：-40℃ ~ 60℃, 工作相對濕度5% ~ 95%（無凝露） 3.外形尺寸：34mm（寬）×116mm（高）×105mm（深） 4. 安裝：35mm導軌 5. 防護等級：IP20 6.測試標準：符合EMC測試標準。 |
快速應用指南
典型應用

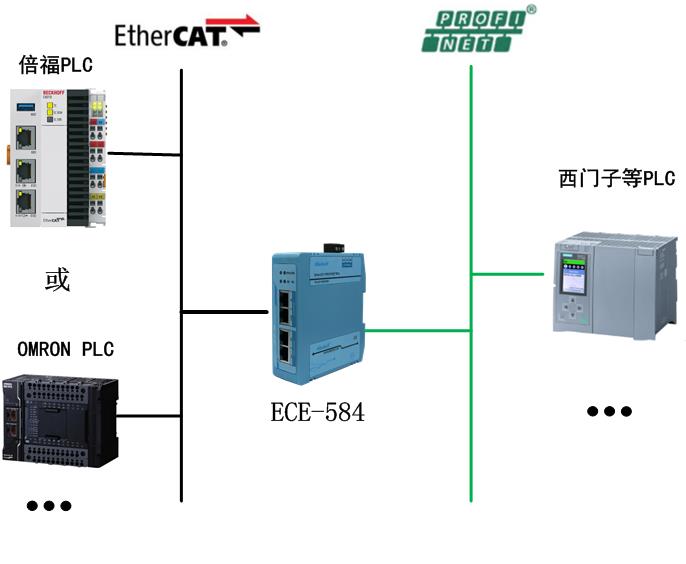

典型應用：EtherCAT主站與PROFINET主站通信
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.08.28 | |
| GSDML文件 | GSDML 文件 | 2025.08.28 | |
| ESI文件 | ESI 文件 | 2025.08.28 |
相關產品
| 產品型號 | PROFINET協議 | 配置方式 | PROFIdrive報文 | 連接ECAT設備數量 |
| TEC-380 | 支持IRT和RT | 配置軟件 (導入ESI文件) |
不支持 | 32 (單/多軸伺服,IO耦合器,變頻器等) |
GT200-PN-EC | RT (基于PROFIdrive行規) |
GSDML文件 (使用西門子工藝對象) |
支持西門子報文 111,102 標準報文1,2,3 |
16 (單軸伺服,變頻器等) |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

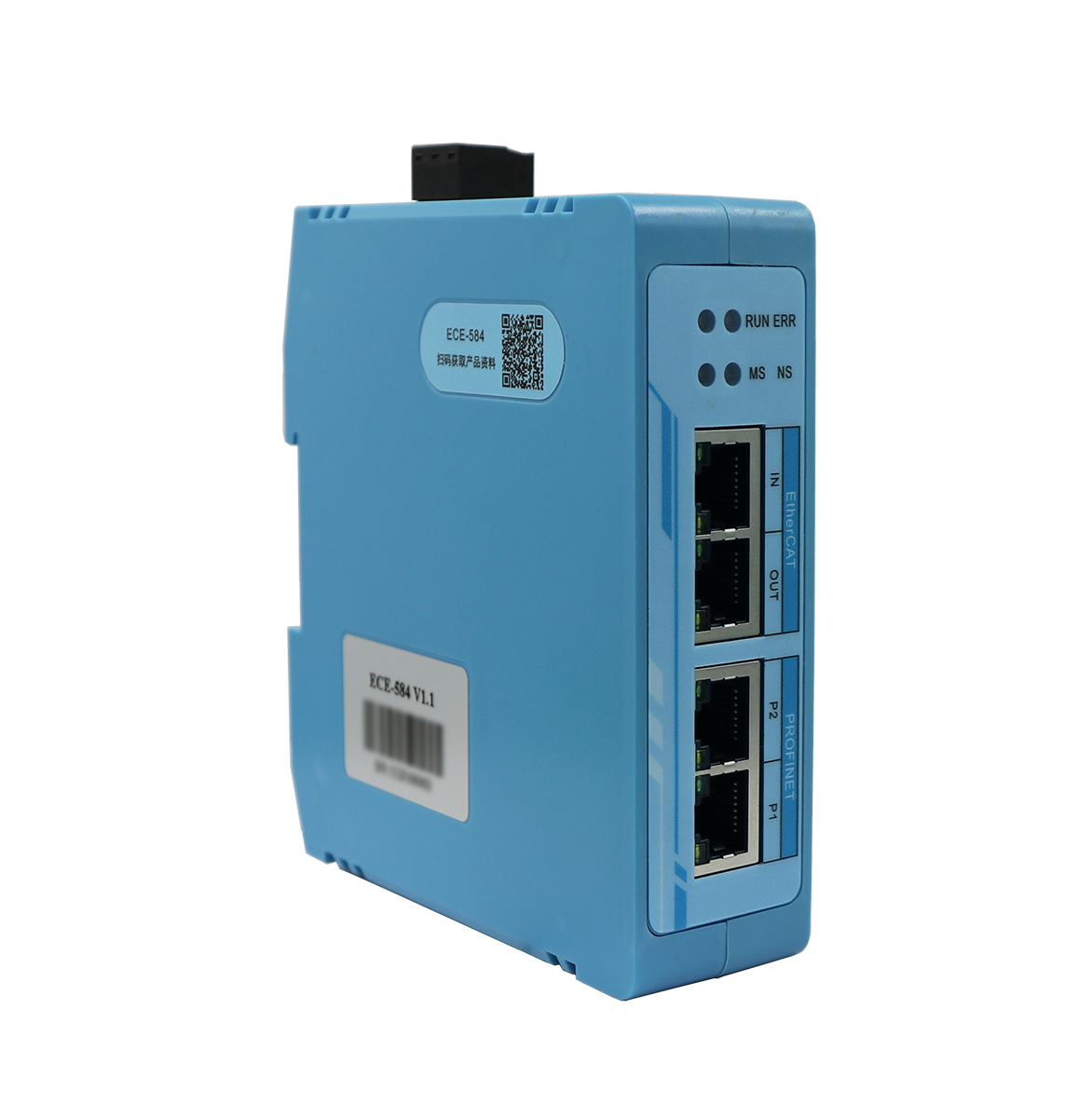

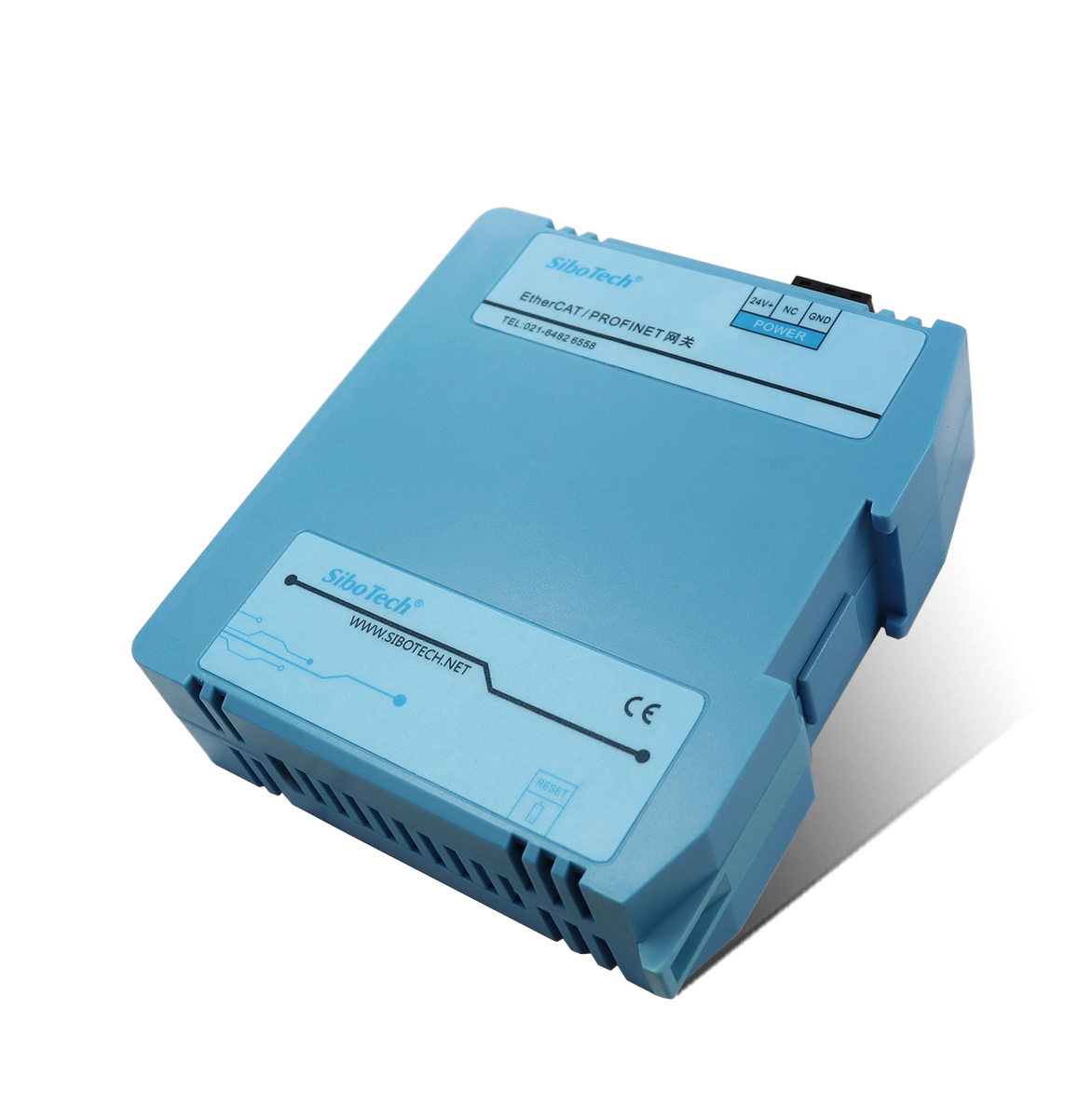

產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | EDS | GSD | GSDML | ESI | 全部下載 |
