HART轉PROFINET網關
型號：HTP-643 400 613 9938
基本說明：支持HART7標準，專為現場智能儀表與工業以太網系統之間的互聯而設計。HTP-643最多可接入16臺HART現場設備。無論是E+H、Rosemount還是科隆等國內外知名品牌的HART儀表，都能通過該網關實現與PROFINET網絡的穩定通信。設備在PROFINET側支持MRP環網冗余，確保網絡持續運行，并能與西門子S7全系列PLC及其他PROFINET主站兼容。通過HTP-643，用戶可輕松將分布式的HART儀表整合進數字化控制系統，提升工廠自動化水平
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、多HART設備接入：多達4個HART通道（支持HART7標準），可連接多達16臺HART儀表； |
| 2、兼容性強：兼容非規范的HART從站設備； |
| 3、可靠性：支持PROFINET RT和IRT協議，支持PROFINET MRP環網冗余，確保設備的可靠性和穩定性； |
| 4、大容量數據處理：PROFINET端具備強大的數據處理能力，最大支持1440字節的輸入和輸出，滿足大數據傳輸需求； |
| 5、應用廣泛：凡具有HART從站接口的設備都可以使用本產品實現與工業以太網PROFINET的互連； |
| 6、豐富的調試功能：配置軟件支持HART從站設備的診斷和調試，方便用戶的通信測試； |
技術特性
| 1、支持4個HART通道（支持HART7標準），多點模式下可支持連接16臺儀表； |
| 2、HART側可配置為第一主站或第二主站，支持長短幀，支持HART7及更早版本的所有通用命令； |
| 3、HART通道最多支持127條用戶命令，支持基本模式和高級模式混合使用； |
| 4、支持標準的PROFINET RT和IRT協議，支持PROFINET MRP環網冗余； |
| 5、PROFINET支持的最多32個槽位，支持最大的輸入字節數為1440，最大的輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小），輸入輸出字節數的長度可以通過TIA Portal或STEP 7等主站軟件設定； |
| 6、供電：24VDC（9~30VDC），90mA(24VDC)； |
| 7、工作環境溫度：-40℃ ~ 60℃，相對濕度：5% ~ 95%（無凝露）； |
| 8、外形尺寸：34mm（寬）×116mm（高）×105mm（深）； |
| 9、安裝：35mm導軌； |
| 10、防護等級：IP20； |
快速應用指南

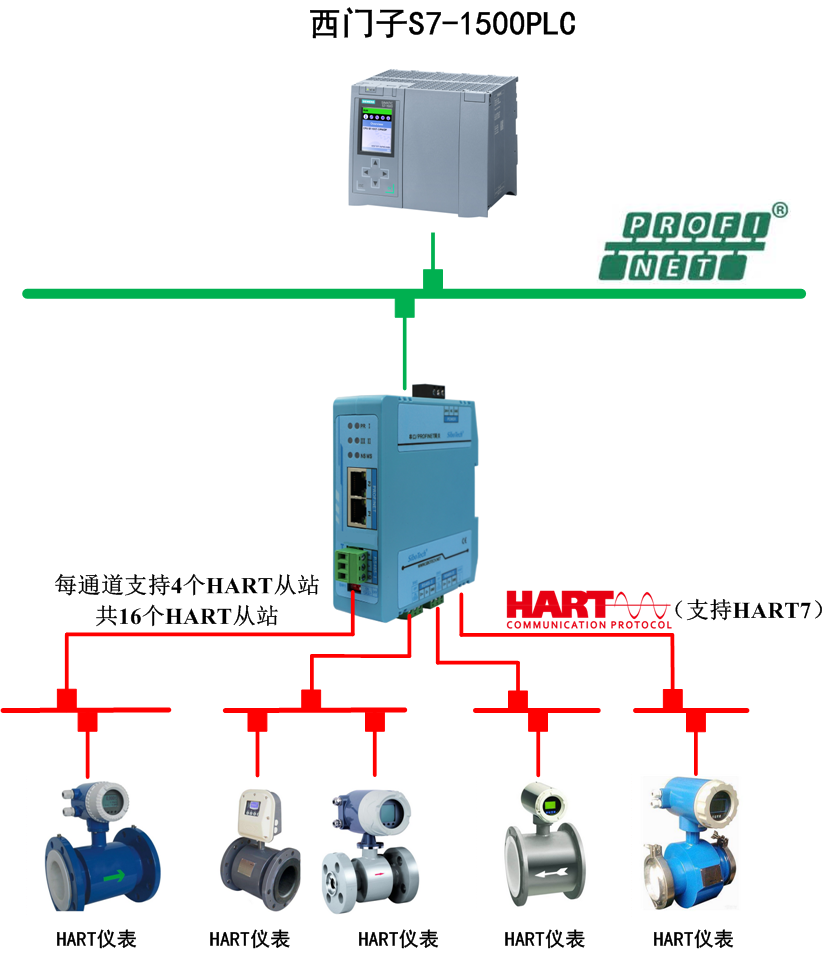

典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.08.22 | |
| HART協議命令 | 說明書 | 2022.04.15 | |
| Datasheet | Datasheet | 2025.08.15 | |
| 網關配置軟件 | 軟件 | 2025.08.28 | |
| GSDML | GSDML 文件 | 2025.08.15 |
相關產品
| 產品型號 | HART口通道數 | 串口協議 | PROFIBUS DP | 以太網協議 |
| HPM-610 | 單通道 | RS485/422/232 Modbus從站 |
DP V0 | —— |
| HTM-611 | —— | —— | ||
| HME-615 | —— | —— | Modbus TCP從站 | |
| HEI-612 | —— | —— | EtherNet IP從站 | |
| HTM-631 | 三通道 | RS485 Modbus從站 |
—— | —— |
| HME-635 | —— | —— | Modbus TCP從站 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

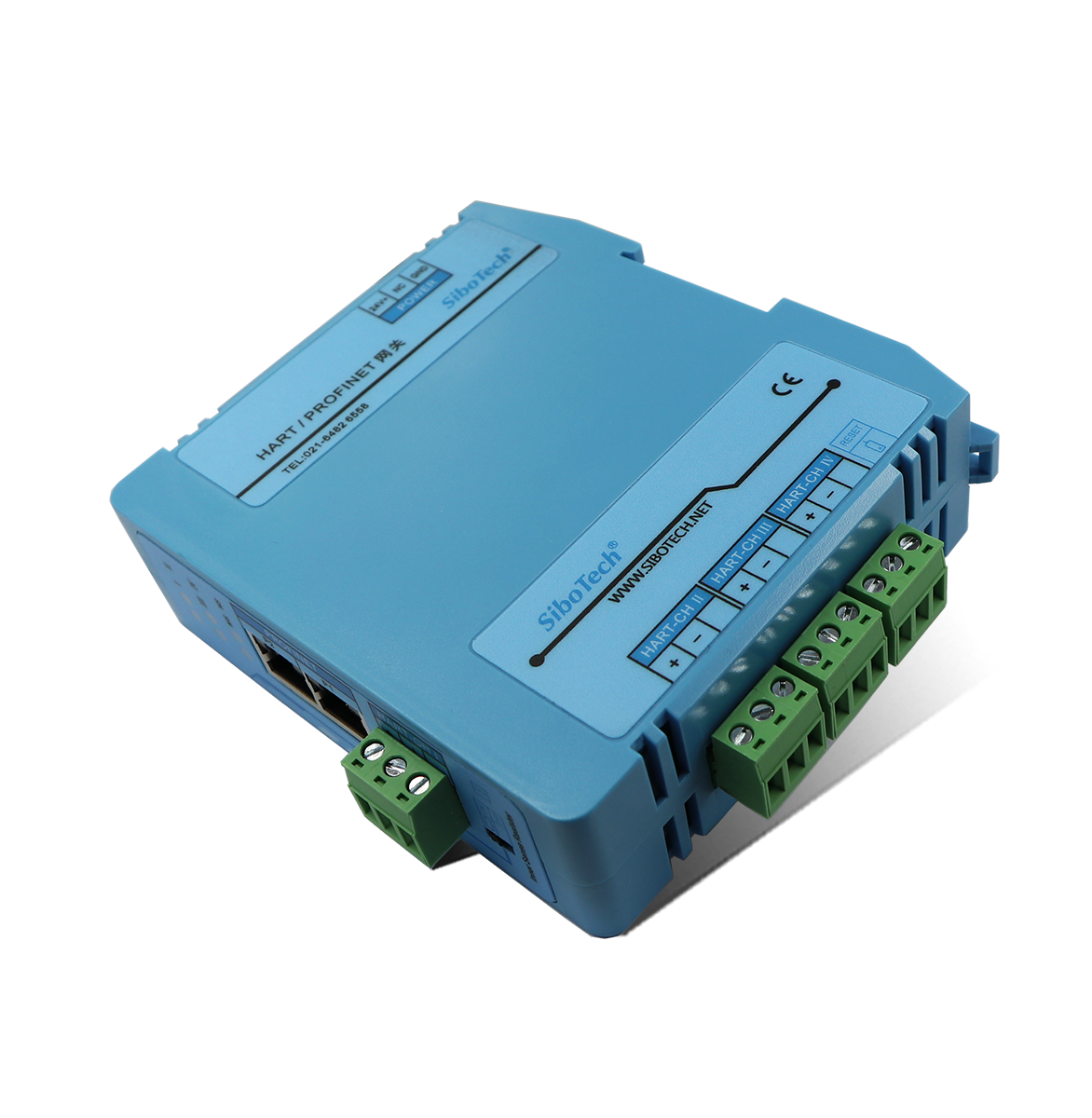

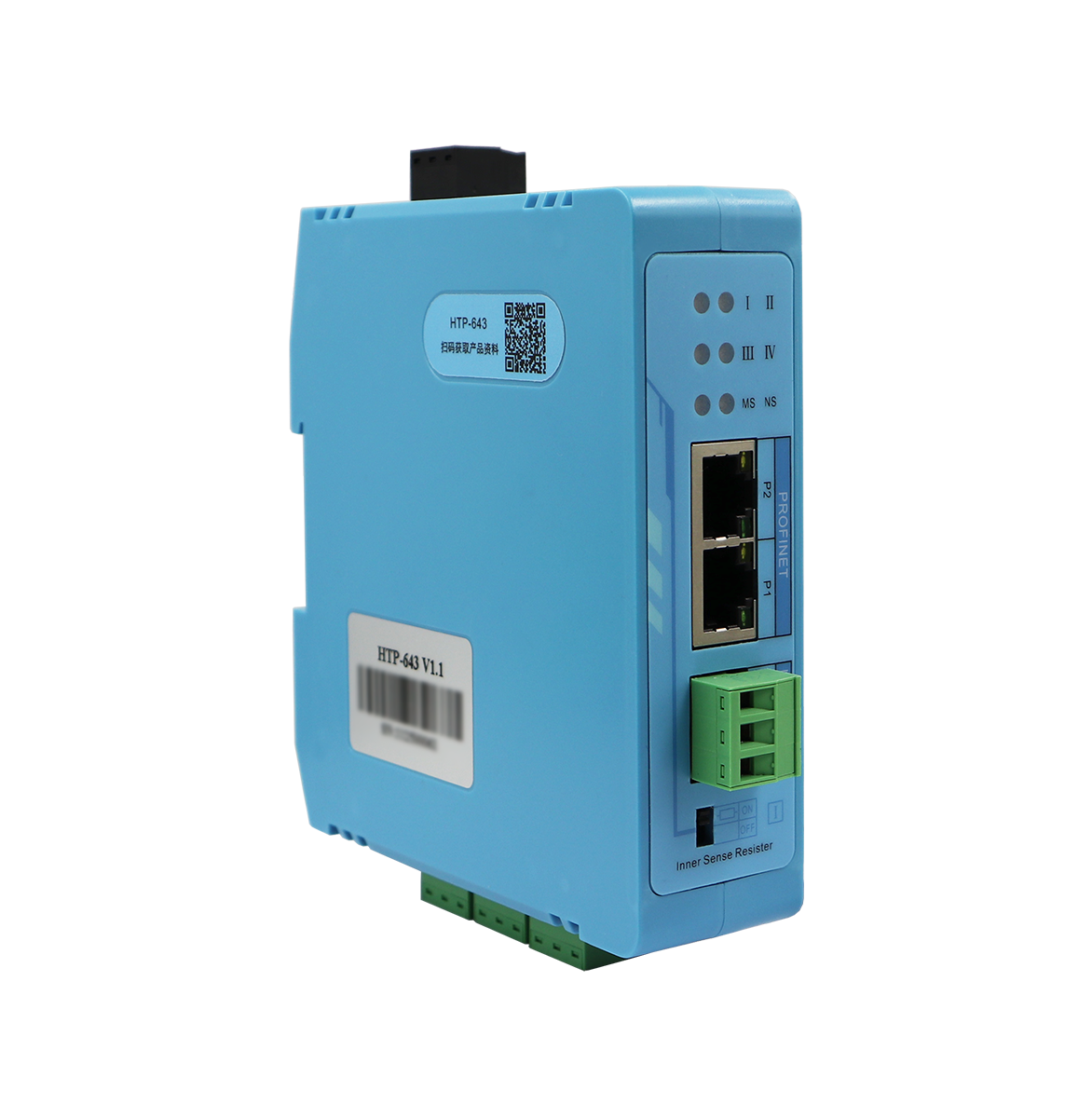

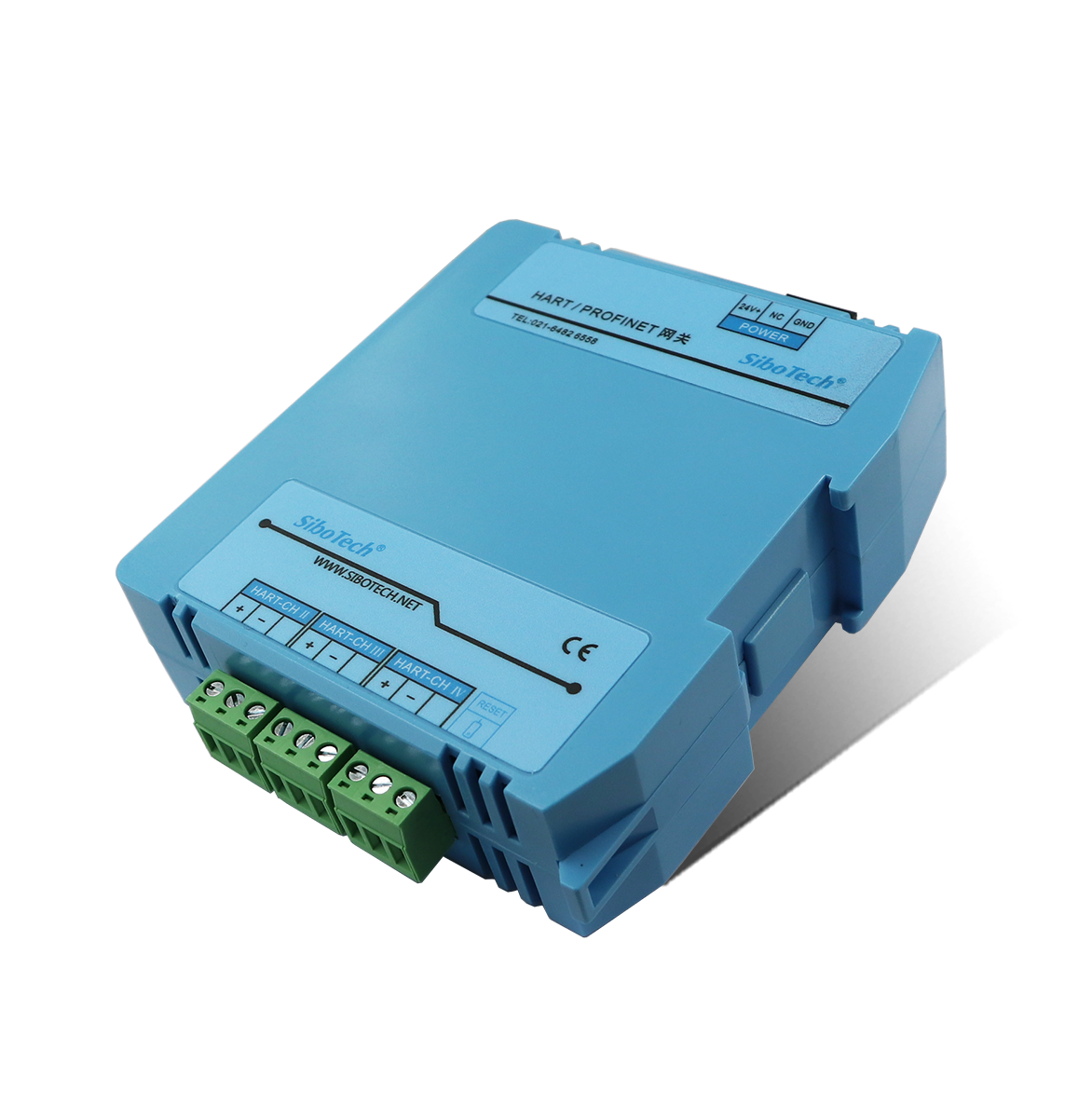

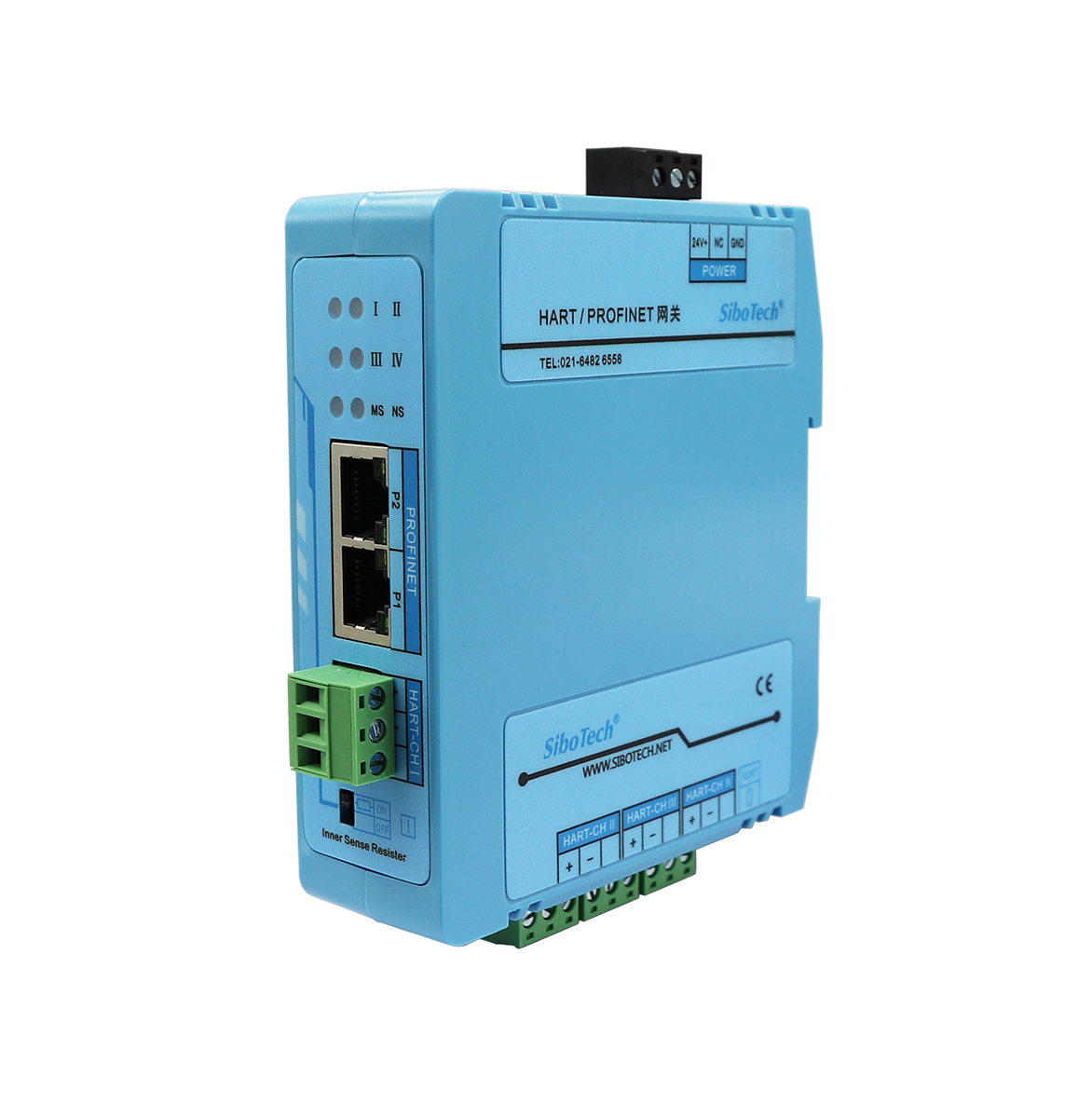

產品外觀
