1、工作模式：         ①Modbus RTU/ASCII從站模式，用于Modbus TCP主站與Modbus RTU/ASCII從站通信；         ②Modbus RTU/ASCII主站模式，用于Modbus RTU/ASCII主站與Modbus TCP從站通信；

2、以太網10/100M自適應，內置網絡隔離變壓器；

3、Modbus TCP最多可支持4個連接；

4、可同時支持32條Modbus TCP命令請求；

5、每個RS485或者RS232接口獨立1KV電磁隔離；

6、每個串口支持RS485或RS232接口，半雙工，波特率支持1200 ~ 230400bps，奇偶校驗支持無校驗、奇校驗、偶校驗，        停止位支持1位和2位；

7、供電DC 24V（11 ~ 30V）；

8、工作環境溫度-40℃ ~ 70℃，相對濕度5% ~ 95%（無凝露）；

9、機械尺寸40mm（寬）×125mm（高）×110mm（深）；

10、安裝方式35mm導軌；

11、防護等級：IP20；

     方案一：使用以太網交換機和3臺單網口網關實現Modbus TCP主站PLC對不同現場多臺Modbus從站設備的數據采集。

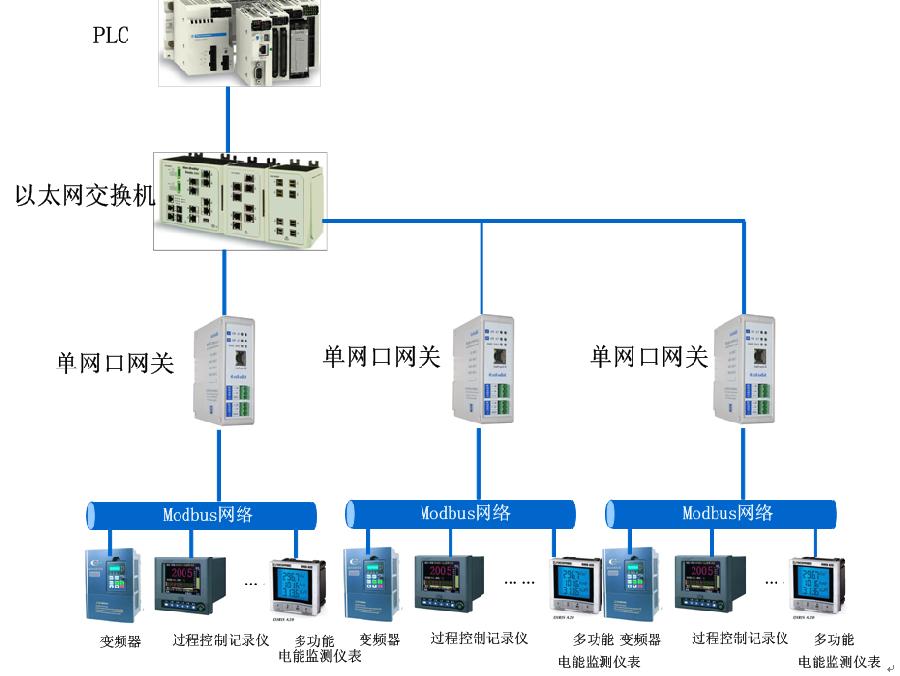

圖1 方案一

     方案二：使用3臺雙網口網關實現Modbus TCP主站PLC對不同現場多臺Modbus從站設備的數據采集。

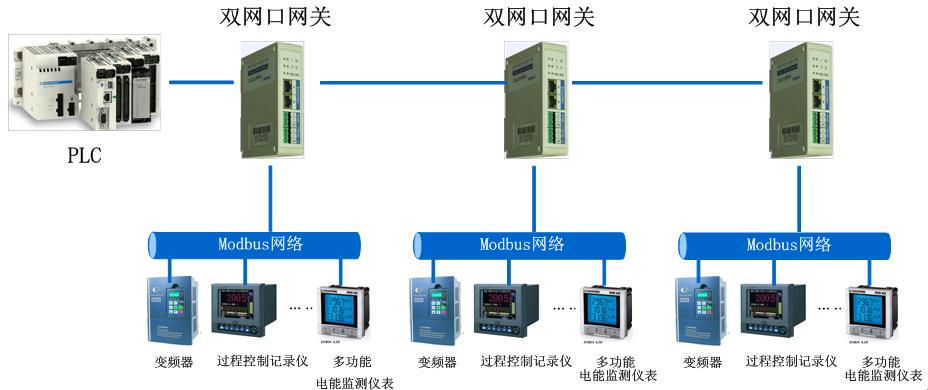

圖2 方案二

     如圖方案一和方案二所示。假如：以太網交換機和網關之間的布線距離分別是50米、100米、150米，每臺網關之間的布線距離是50米。比較以上兩種方案，可知：使用雙網口網關比單網口網關不僅節省了一個以太網交換機，而且節約了很多網線（約：50m+100m=150m），大大降低了成本。

應用于冗余以太網和環網系統

     方案一優點：
     1.使用交換機，且交換機支持以太網環網；
     2.各ES-30X可以實現級聯；
     3.網絡Ⅰ或網絡Ⅱ中斷任何一個，都不影響通訊；
     4.中間任一ES-30X網關出現通訊不正常等問題，不影響其他通訊；
     5.各ES-30X之間的線斷掉任意一根，不影響通訊。

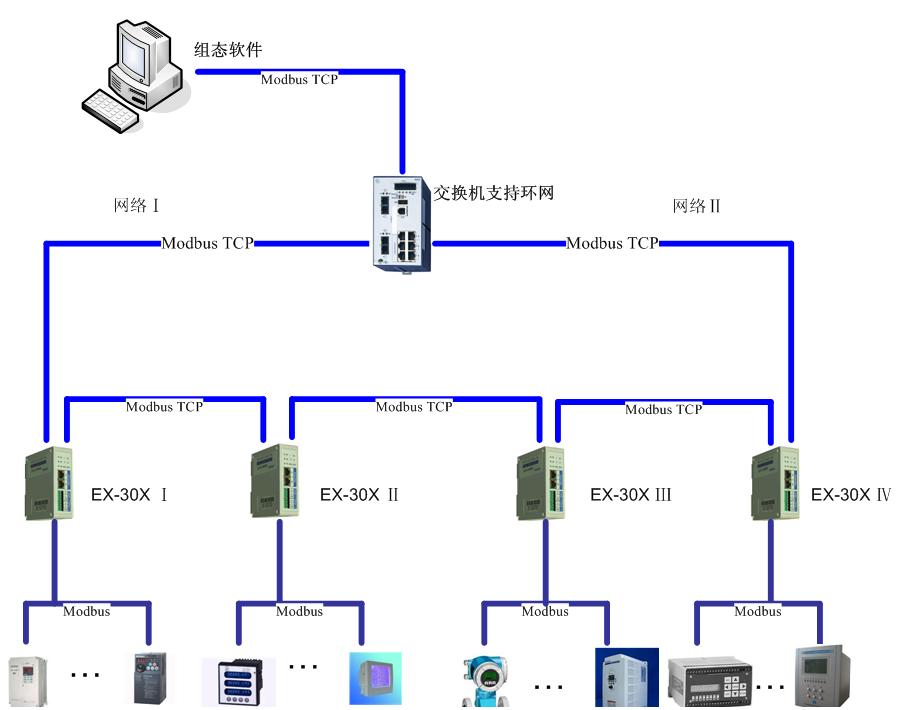

圖3 環網系統

     方案二優點：
     1.不用交換機，且PLC支持冗余以太網；
     2.各ES-30X可以實現級聯；
     3.網絡Ⅰ或網絡Ⅱ中斷任何一個，都不影響通訊；
     4.中間任一ES-30X網關出現通訊不正常等問題，不影響其他通訊；
     5.各ES-30X之間的線斷掉任意一根，不影響通訊。

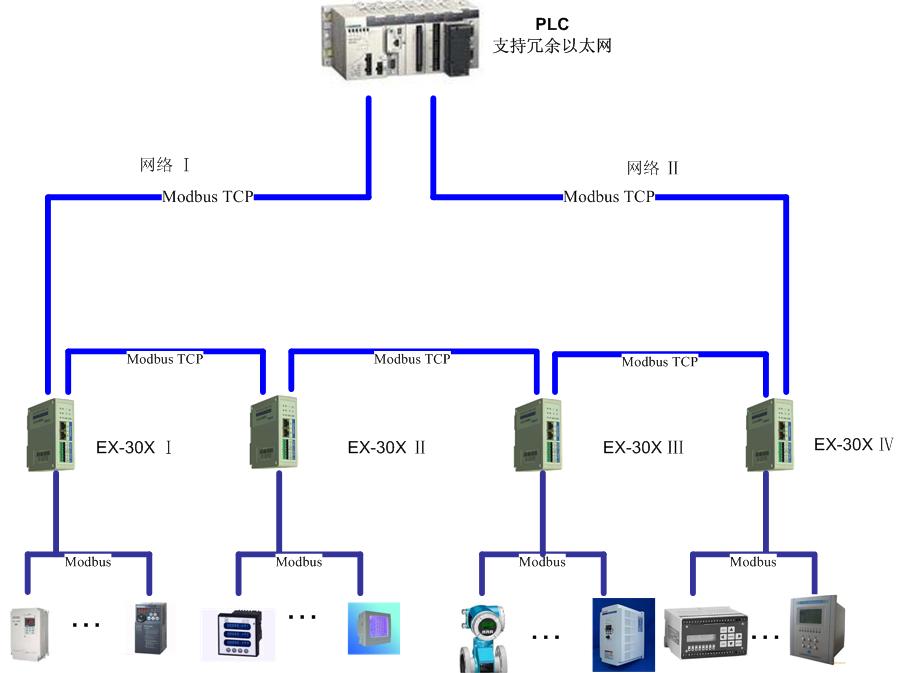

圖4 冗余以太網
