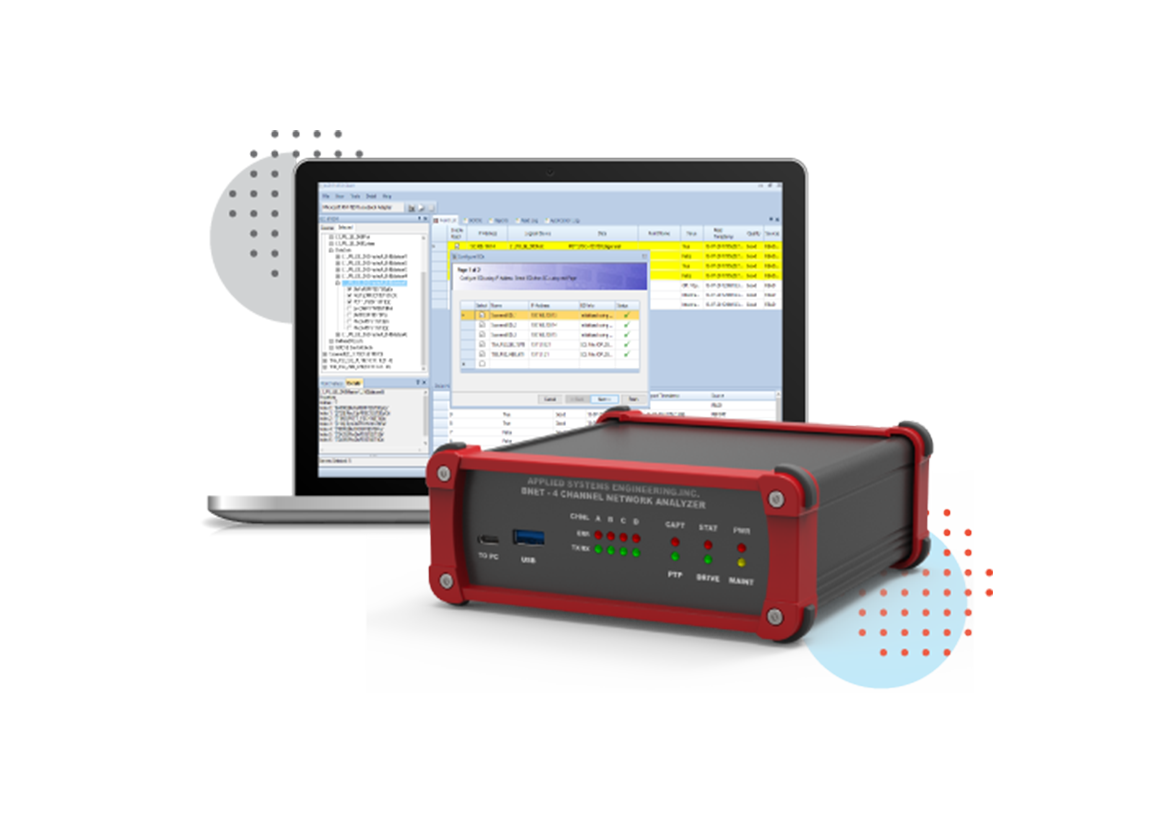

IEC61850主從站測試工具ASE61850

IEC61850主從站測試工具

型號：ASE61850 400 613 9938

基本說明：

ASE61850協議測試工具能滿足您的所有IEC61850測試、故障排除和合規性需求。

它的界面和功能與ASE2000相似，技術人員可輕松排查IEC61850變電站中的通信問題

添加到收藏夾
技術特性
1、提供IEC61850主站、從站協議的測試以及IEC61850 SCL Manager建模軟件。
2、IEC61850主站功能：
? 使用數據模型發現網絡上的所有IEC61850服務器智能電子設備（IED）。
? 增加了對動態數據集、控件以及IEC61850 Ed. 1.0和Ed. 2.0 SCL導入的支持。
? 支持GOOSE、報告和輪詢以從IED檢索數據。
? 根據支持的控制模型來執行控制操作。
3、IEC61850從站功能：
? 標準IEC61850-6 SCL文件的模擬-支持IEC61850 Ed. 1.0和Ed. 2.0。
? 支持變電站、水電、風電和分布式能源模型的LN和CDC。
? 能仿真多個IED。
? 支持所有IEC61850 8-1服務。
? 每個IED能獨立進行組網和配置。
? 毫秒級精度的數據模擬能力。
? 支持啟動、暫停、停止和重新配置選項。
? 提供模擬節點的樹形視圖，更方便組態。
4、ASE61850 SCL Manager：
? 支持創建、導入和導出帶有單線圖信息的SCD/SSD/SED/ICD/IID SCL文件。
? 支持創建變電站、風力/水力發電廠和分布式能源(DER)的架構并定義完整的系統規范。
? 支持將不同的IED及其邏輯功能鏈接到單線圖變電站規范。
? 支持IEC 61850 Ed. 1.0 和Ed. 2.0并允許將IEC61850信號從一個IED映射到另一個IED。
? 能將SLD對象映射到IED矩陣，將IED信號映射到具有不同過濾視圖的IED矩陣（GOOSE/報告/采樣值）。
? 將IED功能和模型與用戶定義的權重進行比較。
? 支持R-GOOSE和R-SV的配置(IEC61850 90-5)。
? 改進可擴展性以支持項目中的更多IED。
訂貨號：
ASE61850-TS，IEC61850主站功能，授權需通過硬件加密狗；
ASE61850-STS，IEC61850從站功能，授權需通過硬件加密狗；
ASE61850 SCL Manager，IEC61850建模軟件，授權需要通過硬件加密狗；
ASE61850 Suite，包含主站和從站功能、建模軟件、BNET通信調試硬件共4個產品，授權需要通過硬件加密狗。
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
Datasheet 說明書 2023.12.27
相關產品
產品型號 產品協議
iGate-850 IEC61850從站、Modbus主站
SYNC2000 IEC61850、IEC60870-5-101/103/104、DLMS/COSEM 、Modbus協議以及SPA總線和Courier等專有協議
SYNC3000 IEC61850、IEC60870-5-101/103/104、DLMS/COSEM 、Modbus協議以及SPA總線和Courier等專有協議
ASE2000 DNP3、IEC101/103/104、Modbus等協議
