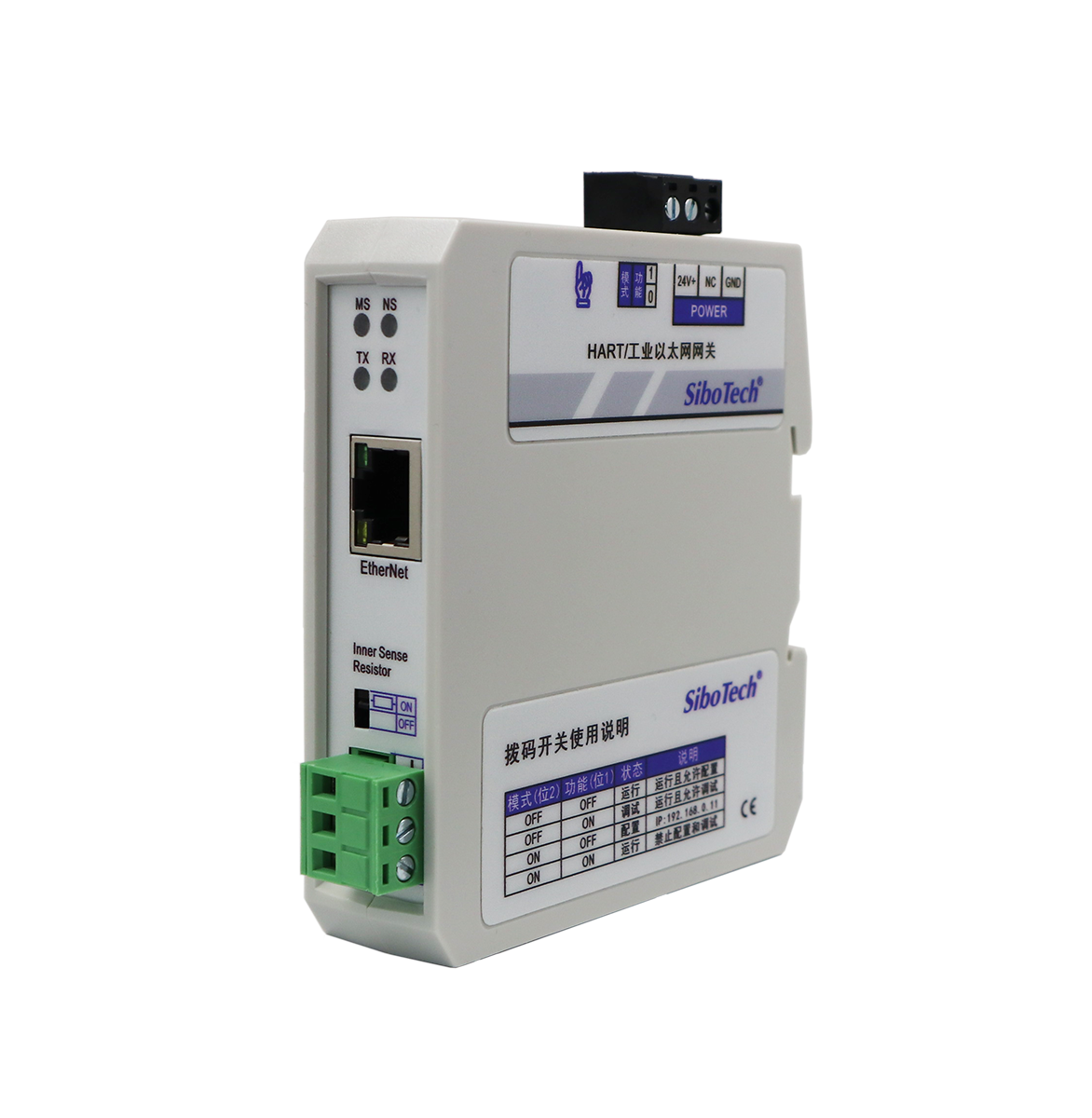

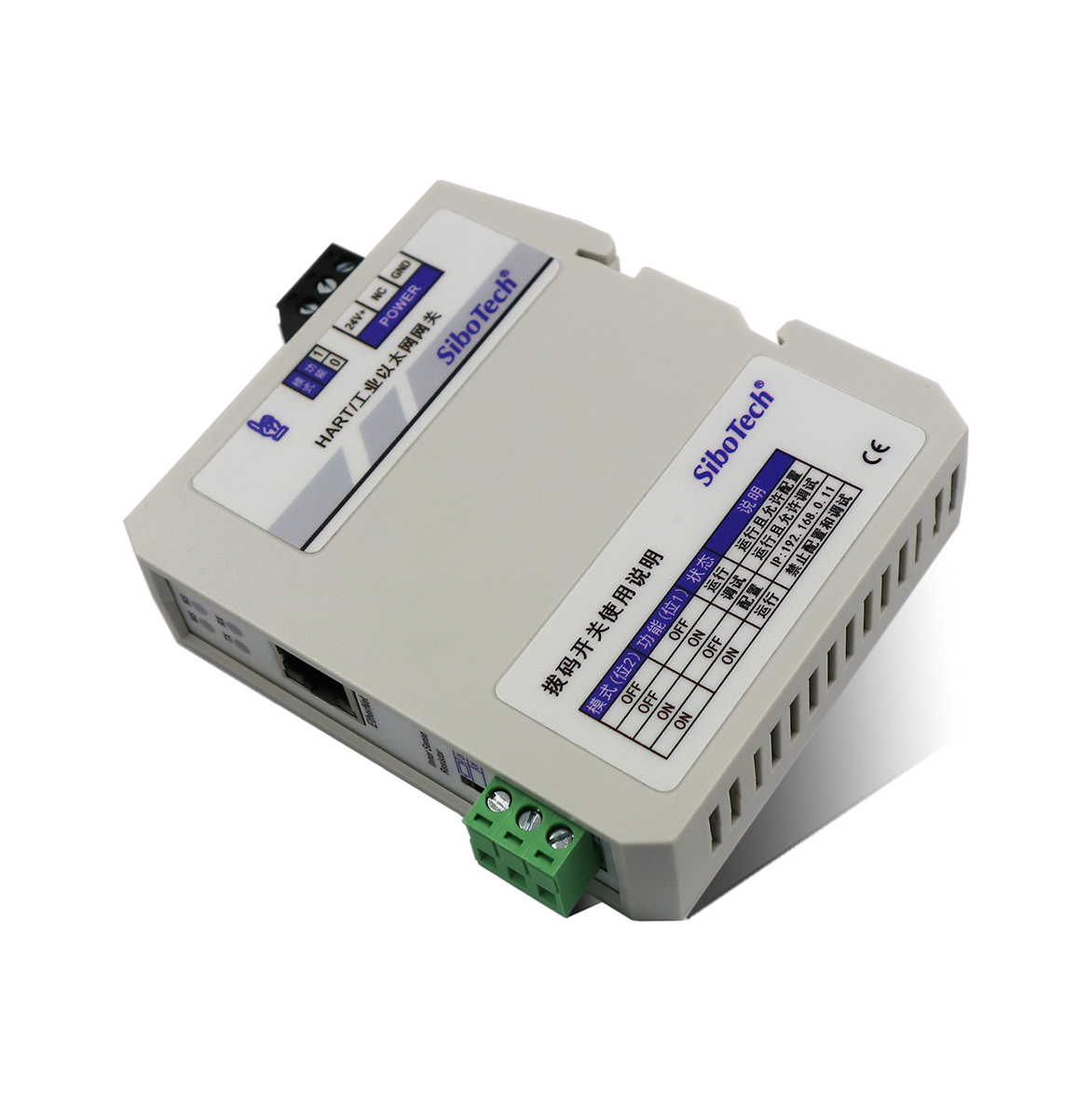

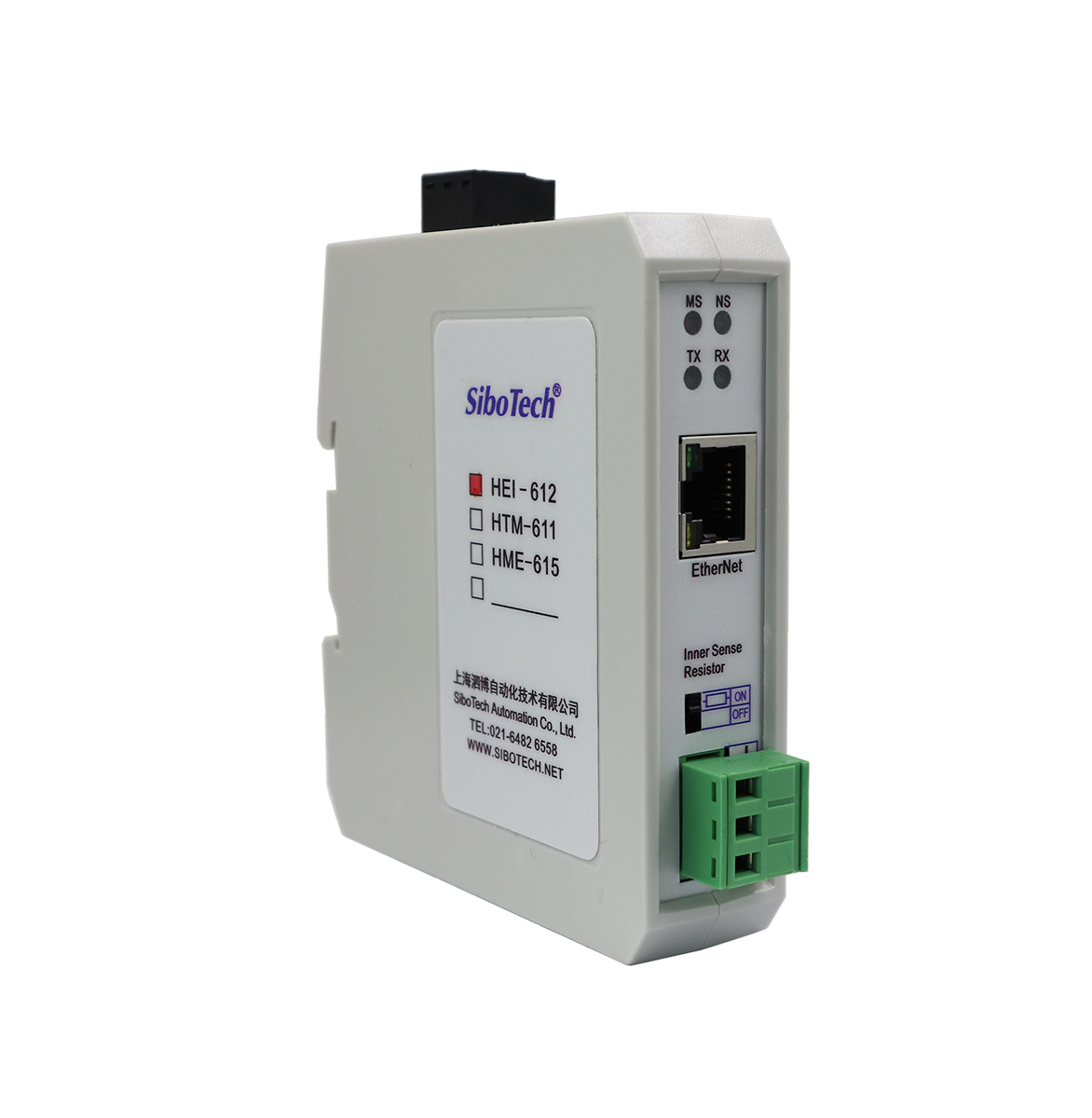

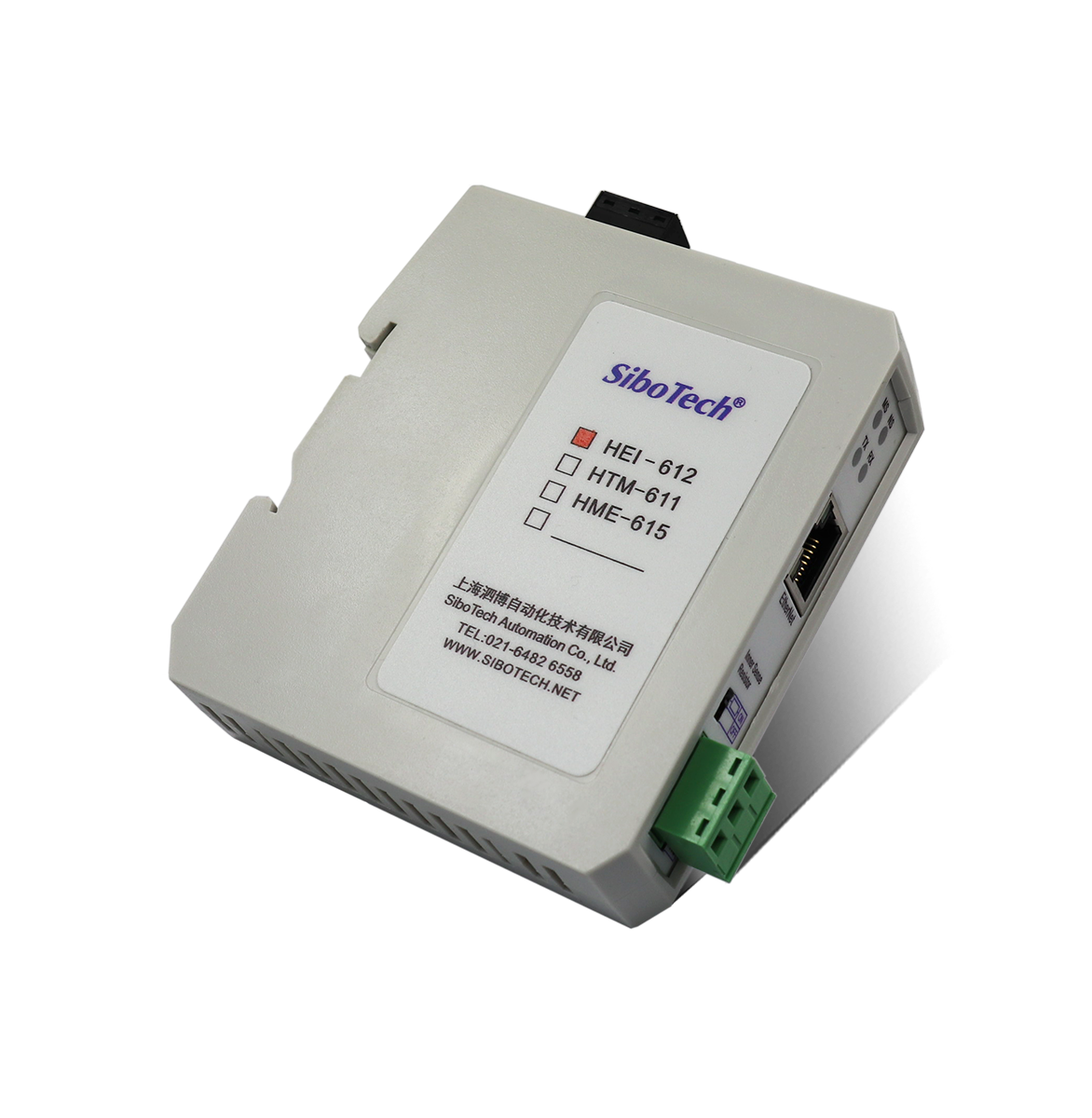

HART/工業以太網網關
型號：HEI-612 400 613 9938
基本說明：HEI-612網關通過EtherNet/IP或Modbus TCP協議與HART協議的相互轉換，可以將HART從站設備接入到EtherNet/IP網絡（AB ControlLogix/CompactLogix PLC、OMRON PLC等）或Modbus TCP(施耐德PLC等)，并可以實現數據的雙向交換。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用簡單：用戶只需參考手冊及應用實例，根據要求配置即可在短時間內實現通信； |
| 2、豐富的調試功能：配置軟件支持HART從站設備的診斷和調試，方便用戶的通信測試； |
| 3、可在線獲取HART設備的地址，支持在線修改HART設備的地址； |
| 4、自適應以太網口，IP地址沖突探測； |
| 5、功能強大：以太網端支持EtherNet/IP和Modbus TCP切換； |
技術特性
| 1、EtherNet/IP和Modbus TCP網絡與HART網絡相互獨立； |
| 2、自適應以太網口，具有IP地址沖突探測功能； |
| 3、支持ODVA標準EtherNet/IP通信協議，支持修改VendCode； |
| 4、HART可作為第一主站或第二主站，支持HART單點工作模式和多點工作模式； |
| 5、單點工作模式下，支持從站設備數據的突發操作； |
| 6、支持1個HART通道，HART通道支持連接的HART從站設備多達15個； |
| 7、每條HART命令可配置為逢變輸出、輪詢輸出、初始化輸出或不輸出； |
| 8、HART端高級模式支持寄存器交換功能； |
| 9、HART通道最多支持127條用戶命令，支持基本模式和高級模式混合使用，其中高級模式下最大命令條數為30條，HART輸出數據緩沖區高達1000字節，輸入數據緩沖區高達1600字節； |
| 10、HART從站設備連接方式可選擇內部或外部采樣電阻； |
| 11、以太網端可配置為EtherNet/IP或Modbus TCP從站； |
| 12、 EtherNet/IP最大輸入輸出字節數： ①最大輸入字節數為256Bytes； ②最大輸出字節數為256Bytes； |
| 13、Modbus TCP端支持功能碼：03、04、06、16； |
| 14、 Modbus TCP最大輸入輸出字節數： ①最大輸入字節數為1600Bytes； ②最大輸出字節數為1000Bytes； |
| 15、Modbus TCP端最多支持4個TCP連接； |
| 16、供電：24VDC（11V ~ 30V），70mA（24VDC）； |
| 17、工作環境溫度：-30℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）； |
| 18、外形尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 19、安裝：35mm導軌； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.12.19 | |
| HART協議命令 | 說明書 | 2022.04.15 | |
| HART系列常見問題解答 | 說明書 | 2025.04.14 | |
| 網關配置軟件 | 軟件 | 2025.02.25 | |
| EDS文件 | EDS 文件 | 2019.07.31 |
相關產品
| 產品型號 | HART口通道數 | 串口協議 | PROFIBUS DP | 以太網協議 |
| HPM-610 | 單通道 | RS485/422/232 Modbus從站 |
DP V0 | —— |
| HTM-611 | —— | —— | ||
| HME-615 | —— | —— | Modbus TCP從站 | |
| HEI-612 | —— | —— | EtherNet IP從站 | |
| HTM-631 | 三通道 | RS485 Modbus從站 |
—— | —— |
| HME-635 | —— | —— | Modbus TCP從站 |
