EtherNet IP DLR / Modbus網關
型號：EMR-302 400 613 9938
基本說明：EMR-302網關通過EtherNet/IP協議與Modbus協議的雙向高效轉換,可以將Modbus串口設備快速接入羅克韋爾（AB）、OMRON等主流PLC。同時作為DLR環節點具備毫秒級鏈路冗余自愈能力，在單點故障時網絡無感切換，適配嚴苛工業場景
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、DLR環網冗余：支持EtherNet/IP DLR 環網冗余，作為DLR 節點，可以直接接入 DLR 環網中，具備毫秒級鏈路冗余自愈能力； |
| 2、高效數據處理：雙千兆網口，具備最大2000字節的輸入輸出能力，滿足各種大數據量應用場景，助力用戶處理更多關鍵業務數據； |
| 3、OLED彩屏顯示：設備狀態透明化，屏幕可顯示網絡狀態、設備參數、通信錯誤代碼等關鍵信息，助力運維人員快速定位問題； |
| 4、工業安全防護： 隔離電源設計，內置上下拉電阻和終端電阻抗干擾能力突出，保障設備長期穩定運行； |
| 5、靈活設備接入：Modbus 端配置靈活，兼容各類PLC、傳感器等設備，同時具備狀態監控、自動降級、字節交換等功能； |
技術特性
| 1、具有兩個以太網接口， 10/100/1000M 自適應，內置以太網交換功能，支持級聯； |
| 2、支持靜態IP和DHCP功能，支持IP地址沖突檢測； |
| 3、EtherNet/IP 作為從站： ①支持ODVA 標準EtherNet/IP 通信協議； ②支持 DLR 節點（信標模式）功能，可以直接接入 DLR 環網中； ③EtherNet/IP的I/O數據讀寫支持兩種方式： 101、102 實例號最大輸入輸出字節數為 IO 通信最大 492Bytes，MSG 通信最大 492Bytes； 201、202 實例號最大輸入輸出字節數為 IO 通信最大 1444Bytes，MSG 通信最大 2000Bytes； ④支持QoS功能； |
| 4、串口參數： ①波特率：1200-115.2Kbps可選； ②數據位：7位、8位； ③校驗位：無、奇、偶可選； ④停止位：1、2位可選； |
| 5、網關作為Modbus主站： ①功能碼：01H、02H、03H、04H、05H、06H、0FH、10H、17H號功能； ②格式：RTU格式和ASCII格式； ③功能：寫命令連續輸出、禁止輸出、逢變輸出和輸出一次的可選擇功能； ④每個主站最多可配置100條Modbus命令； ⑤支持自動降級功能； ⑥支持I/O狀態字； ⑦ 支持輸入數據超時清零/保持設置； ⑧支持控制字功能，有關閉、全部命令和僅寫命令可選擇； ⑨支持“字節交換”功能，便于用戶解決兩個網絡間數據的大端小端格式問題； |
| 6、供電：24VDC（9~30VDC），110mA(24VDC)； |
| 7、工作環境溫度：-40℃ ~ 70℃，相對濕度：5% ~ 95%（無凝露）； |
| 8、外形尺寸：22.5mm（寬）×99mm（高）×114.5mm（深）； |
| 9、安裝：35mm導軌； |
| 10、防護等級：IP20； |
| 11、測試標準：符合EMC測試標準； |
快速應用指南

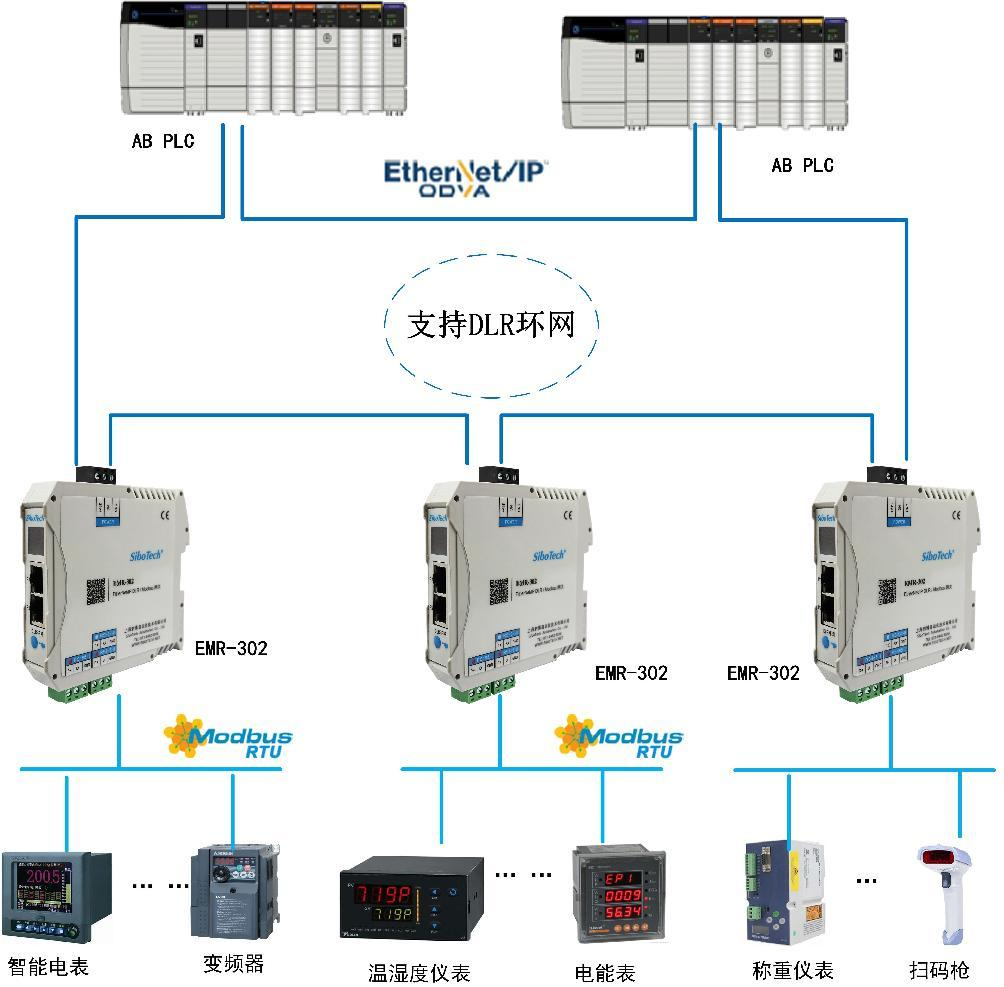

典型應用
EMR-302可以將Modbus設備連接到EtherNet/IP網絡上和DLR環網上，實現帶有EtherNet/IP接口的PLC（或PC）與Modbus設備的相互通信。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.04.18 | |
| 網關配置軟件 | 軟件 | 2025.04.18 | |
| EDS文件 | EDS 文件 | 2025.04.18 |
相關產品
| 產品型號 | 以太網協議 | 協議類型 | 串口數量 | 網口數量 |
| MEC-325 | EtherNet/IP | Modbus 主站/自由口協議 | 1（RS485口） | 2 | ENE-350 | EtherNet/IP | Modbus TCP主站/從站協議 | / | 2 | ENB-302MI | EtherNet/IP | Modbus 主站/自由口協議 | 2（RS485口） | 2 | EMR-302 | EtherNet/IP（DLR） | Modbus 主站/自由口協議 | 2（RS485口） | 2 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

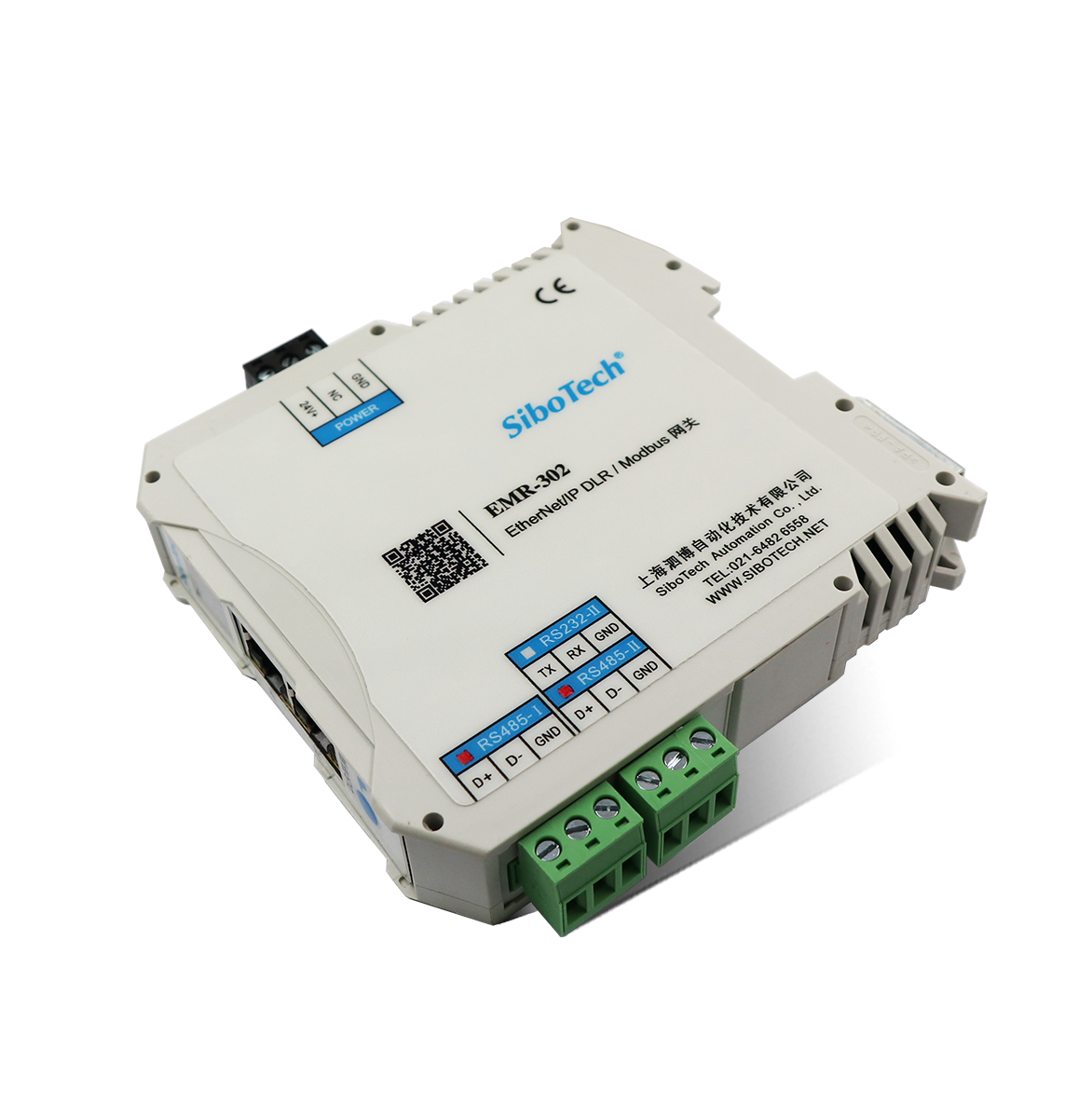

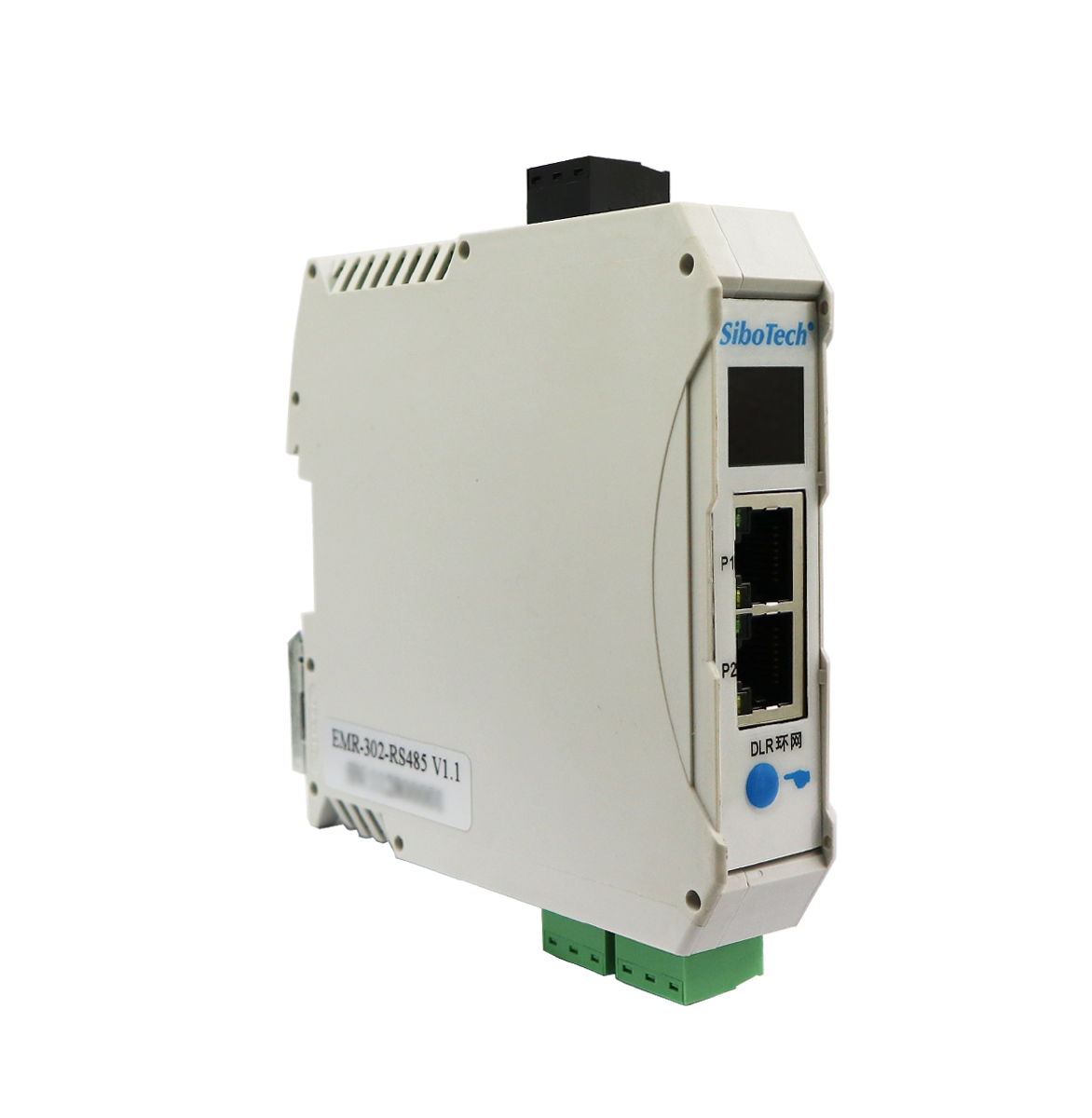

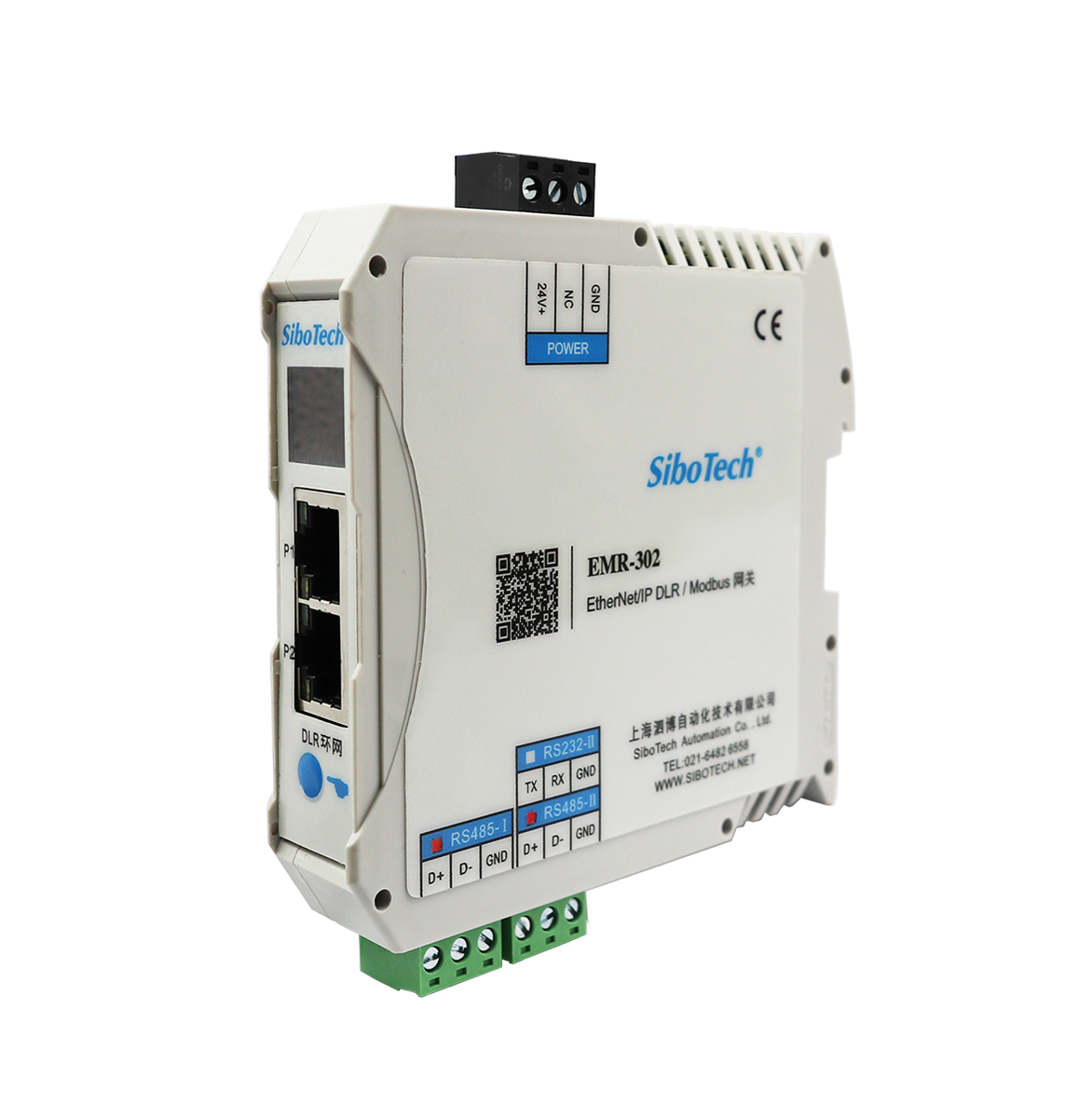

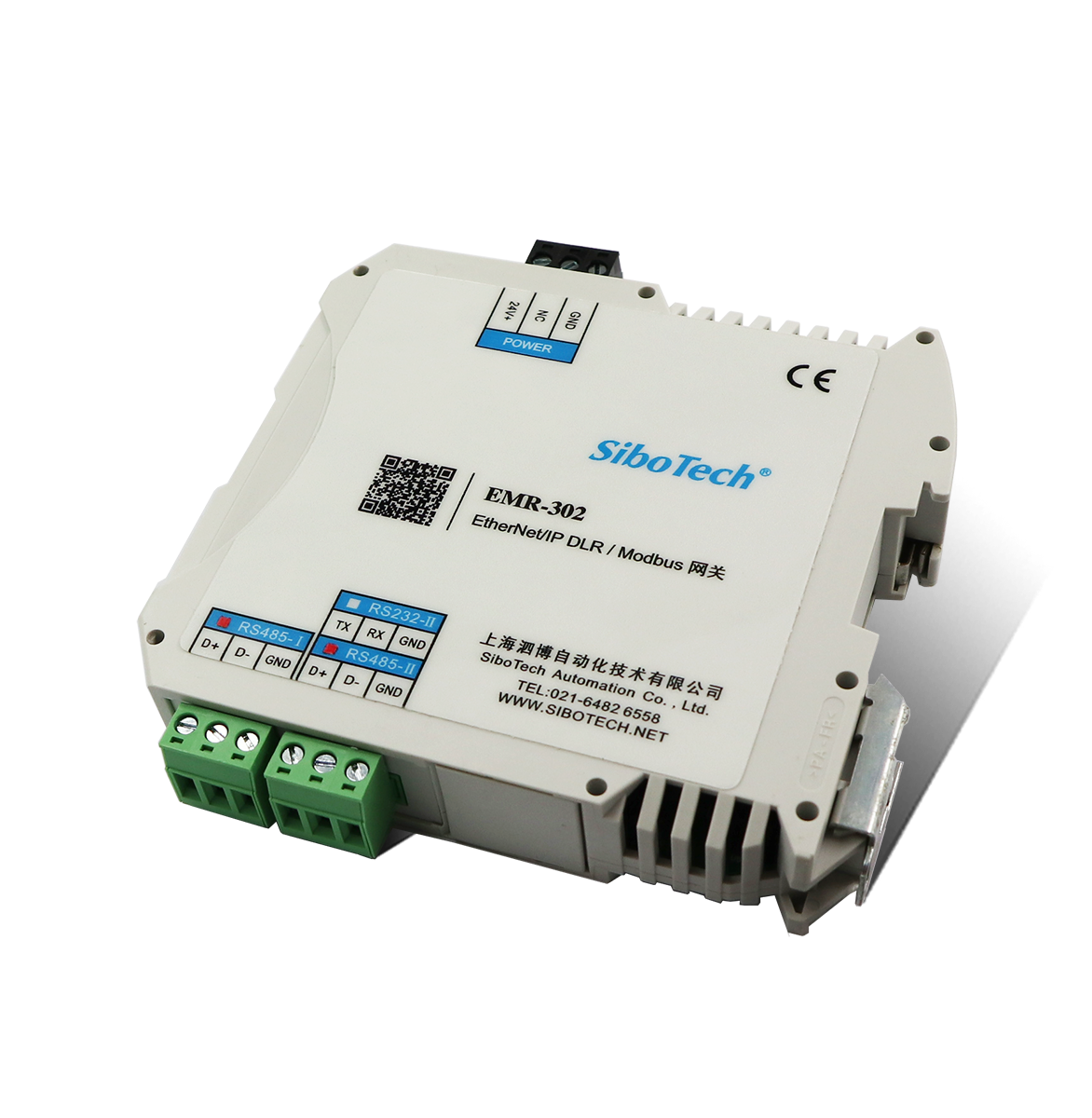

產品外觀
