串口 / ControlNet網關

型號：CRS-732 400 613 9938

基本說明：用于ControlNet從站與串口設備之間的雙向數據交換，支持兩個串口互為冗余，ControlNet冗余從站。

添加到收藏夾
產品特點
1、應用廣泛：凡具有RS232/RS485接口的設備都可以使用本產品實現數據的交換和傳遞。如：具有RS485接口的變頻器、電動啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備、儀表、PLC及PC等等
2、配置簡單：用戶不必了解Modbus、ControlNet技術細節，只需參考產品手冊，根據要求使用網關配置軟件CR-123可輕松完成CRS-732的配置，不需要復雜編程，即可在短時間內實現連接通信
技術特性
1、CRS-732具有兩個串口，串口支持RS232或RS485；
2、CRS-732支持的協議類型：Modbus主站、Modbus從站、自定義協議以及通用模式（接收式、問答式）、ControlNet協議；
3、串口參數：
①工作方式：半雙工；
②波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選；
③數據位：8位；
④校驗位：無、奇、偶、標志、空格可選；
⑤停止位：1、2位可選；
4、Modbus主站：
①支持的功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；
②支持的格式：RTU格式和ASCII格式；
③具有的功能：寫命令連續輸出、禁止輸出或逢變輸出的可選擇功能；
④每個主站最多可配置48條Modbus命令；
5、Modbus從站：
①支持的功能碼：03H、04H、06H、10H號功能；
②支持的格式：RTU格式和ASCII格式；
6、CRS-732數據輸入/輸出數量：
①Input Bytes+Output Bytes<=2KBytes；
②Max Input Bytes <=1Kbytes；
③Max Output Bytes<=1Kbytes；
7、ControlNet端口：
①工作模式：從站；
②最大輸入字節數：255Bytes；最大輸出字節數：255Bytes；
③站點設置：按鈕設置，選址：0~99；
④隔離設計：1kV光電隔離；
8、供電：24VDC（11V~30V）；
9、功耗：<140mA(DC24V)；
10、工作環境溫度：-20℃~ 60℃；工作環境濕度：5%~95%（無凝露）；
11、內置靜電防護：15KV ESD；通信端口隔離：1KV；
12、機械尺寸：40mm×125mm×110mm[不包括導軌連接器]；
13、安裝：35mm導軌；
14、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.01.30
網關配置軟件 軟件 2019.01.30
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

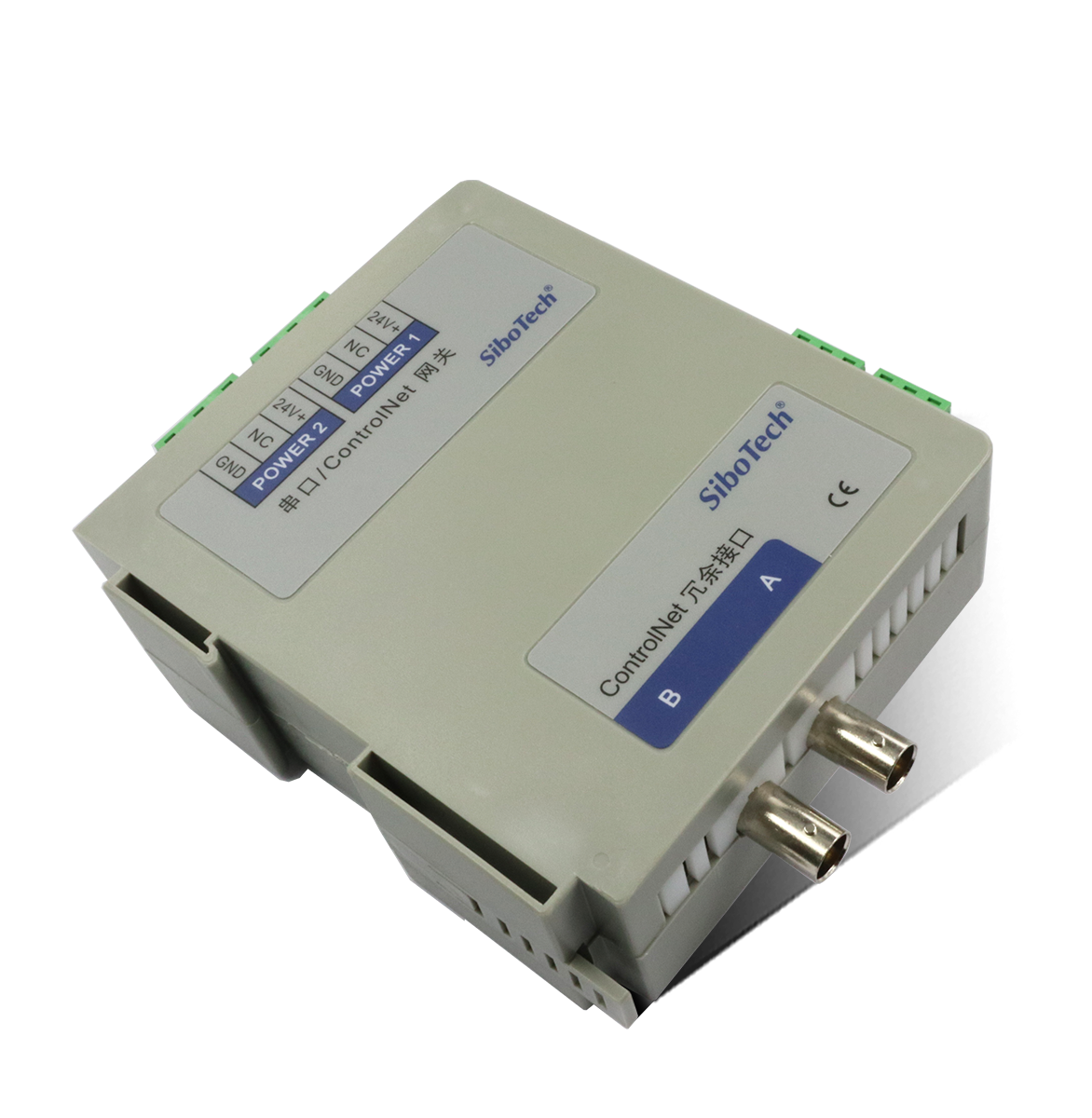

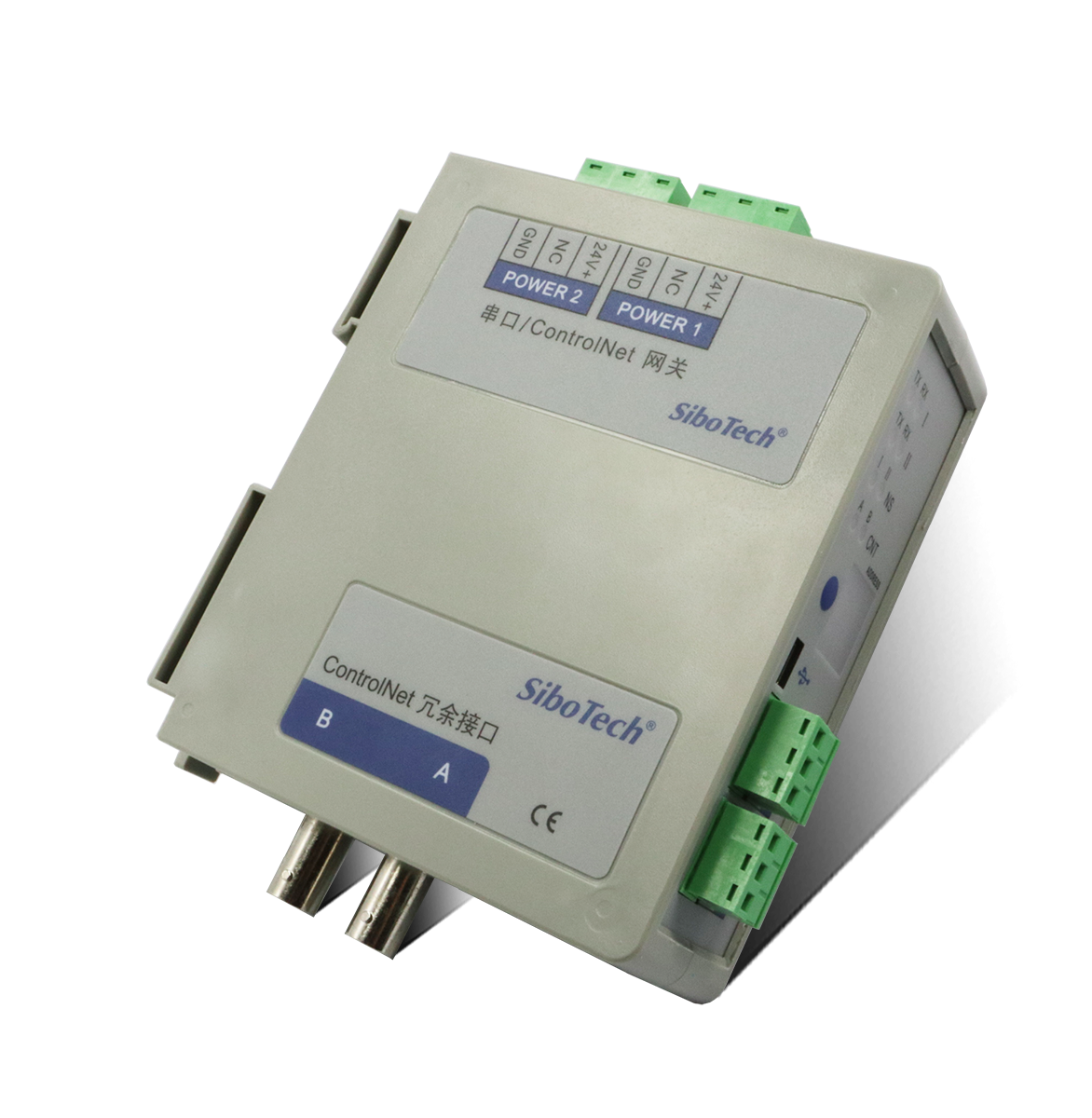

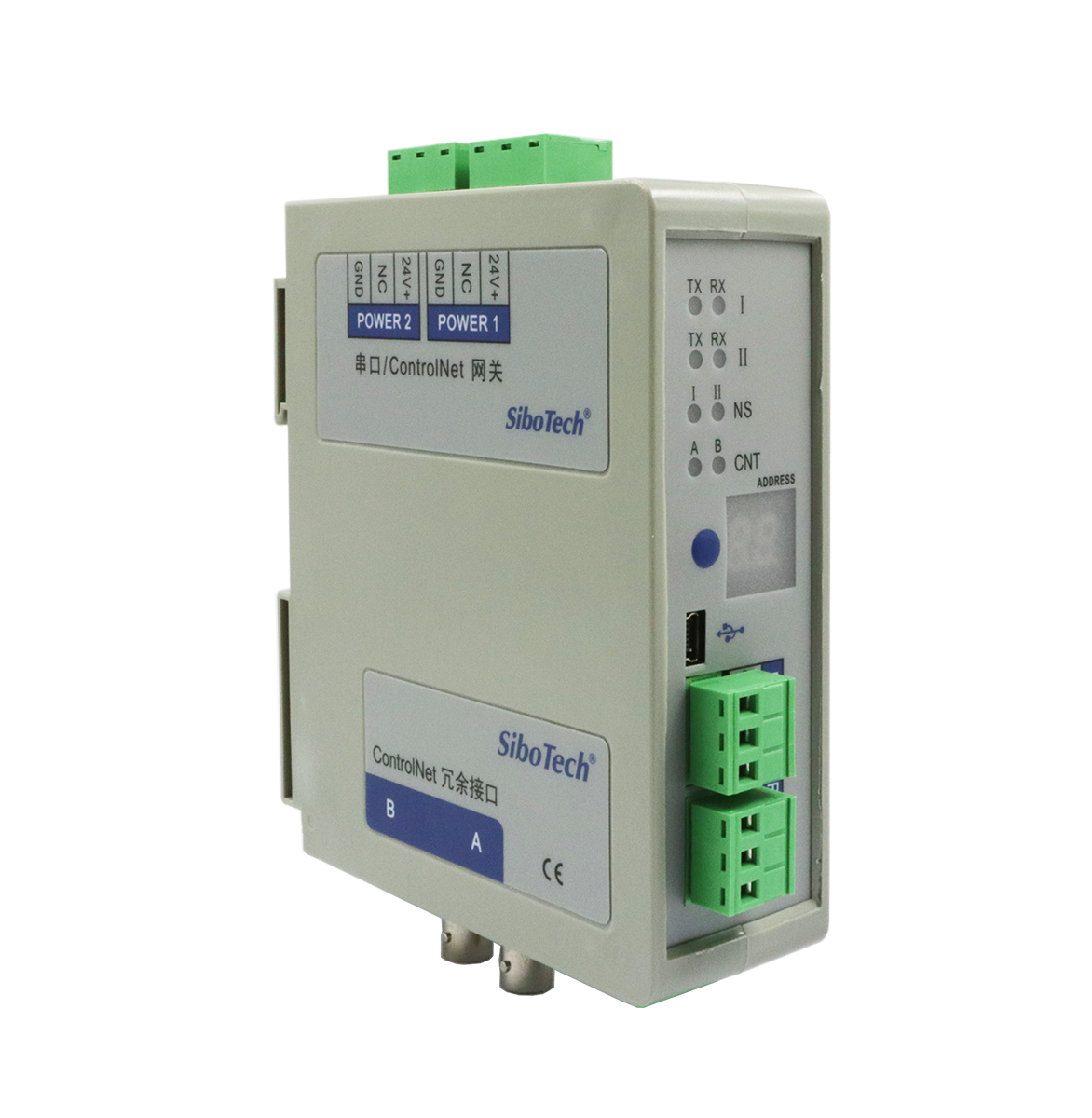

產品外觀
開發套件
相關案例
1、串口轉ControlNet網關CRS-732應用于電能表和掃描槍數據采集
