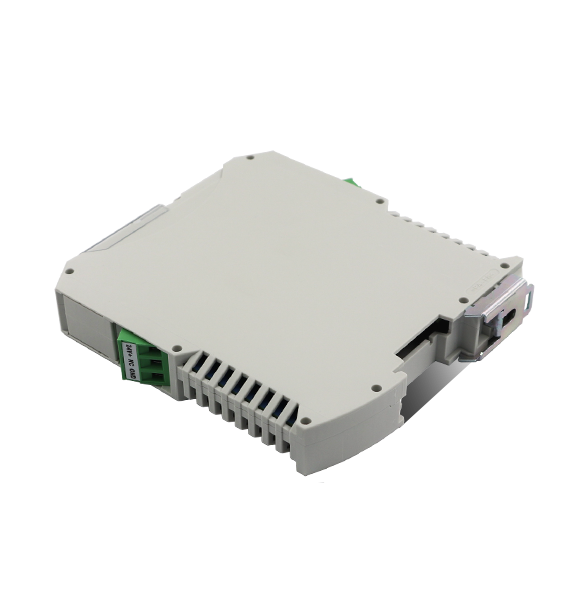

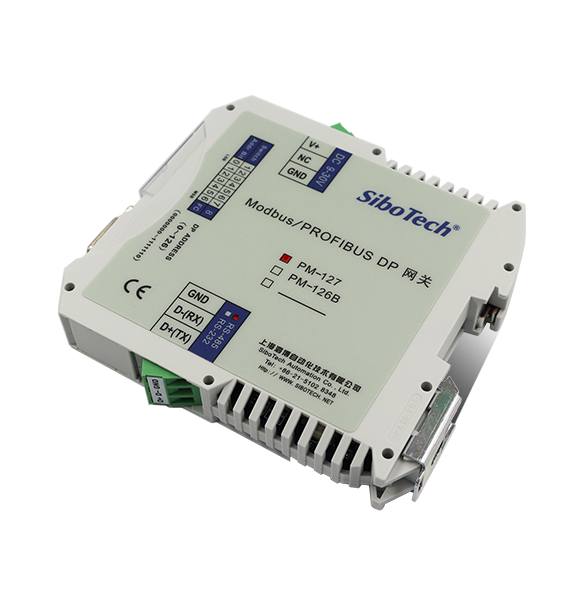

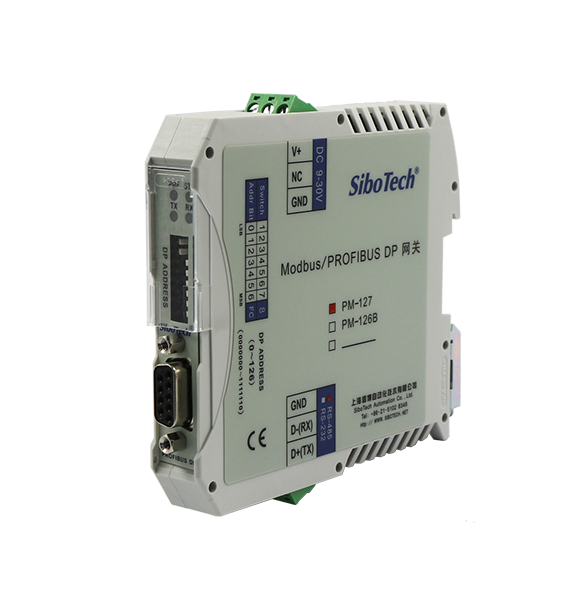

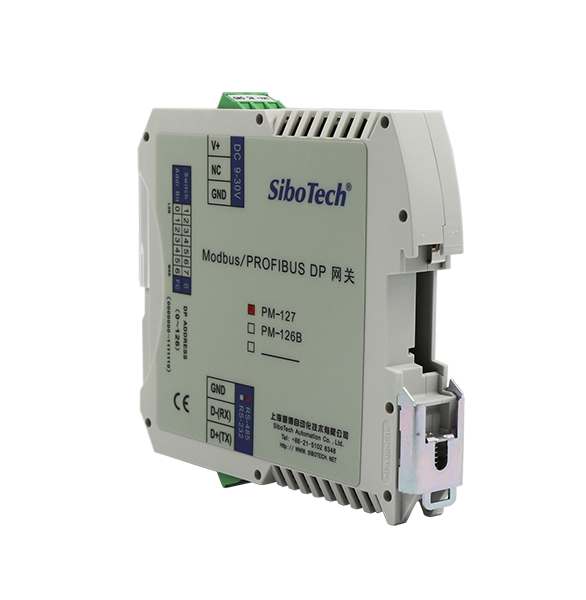

Modbus/PROFIBUS DP網關（立式）

型號：PM-127 V4.0 400 613 9938

基本說明：Modbus轉PROFIBUS智能網關PM-127實現了串口和PROFIBUS DP的數據通信。可連接多個具有Modbus RTU/ASCⅡ（RS485）接口的設備到PROFIBUS DP，也支持DCS等Modbus主站對現場PLC的數據采集和監控。從而更加安全、方便地實現Modbus網絡設備與PROFIBUS DP網絡設備數據通信。

添加到收藏夾

產品特點

1、應用廣泛：凡具有RS485接口的Modbus RTU/ASCII協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。如：具有Modbus協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；
2、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信；
3、透明通信：用戶可以按照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的數據透明通信；

技術特性

1、PM-127網關在PROFIBUS側是一個PROFIBUS DP從站，在Modbus一側是Modbus主、從站可設；通過PROFIBUS通信數據區和Modbus數據區的數據映射實現PROFIBUS和Modbus的數據透明通信；
2、PM-127 網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命令；
3、PM-127網關作為Modbus從站，支持Modbus寄存器地址3區（3xxxx）、4區（4xxxx）、0區（0xxxx）和1區（1xxxx）；其中，3區支持功能碼04H；4區支持功能碼03H、06H、10H；0區支持功能碼01H、05H、0FH；1區支持功能碼02H；
4、PROFIBUS DP/V0協議，符合；JB/T 10308.3-2001；測量和控制數字數據通信工業控制系統用現場總線第3部分：PROFIBUS規范；
5、PROFIBUS DP從站，波特率自適應，支持波特率范圍：9600~12Mbps；
6、PROFIBUS 輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出： ① Max Input Bytes ≤244 Bytes； ② Max Output Bytes ≤244 Bytes； ③ Max Data Bytes ≤488 Bytes；
7、控制狀態：作為Modbus主站，PROFIBUS端可以允許和禁止Modbus命令的發送；
8、狀態監視功能：作為Modbus主站，PROFIBUS端可以監視Modbus命令狀態；作為Modbus從站，PROFIBUS端可以監視Modbus網絡狀態；
9、Modbus協議接口是RS-485接口，半雙工；波特率：300，600，1200，2400，4800，9600，19200，38400，57600，115200bps可選；8位數據位；校驗位（偶、奇、無、標記、空格）可選；停止位（1、2）可選；
10、供電：24VDC（11V ～ 30V），80mA（24V DC）；
11、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）；
12、外形尺寸：18mm（寬）×100mm（高）×115mm（深）；
13、安裝：35mm導軌；
14、防護等級：IP20；

快速應用指南

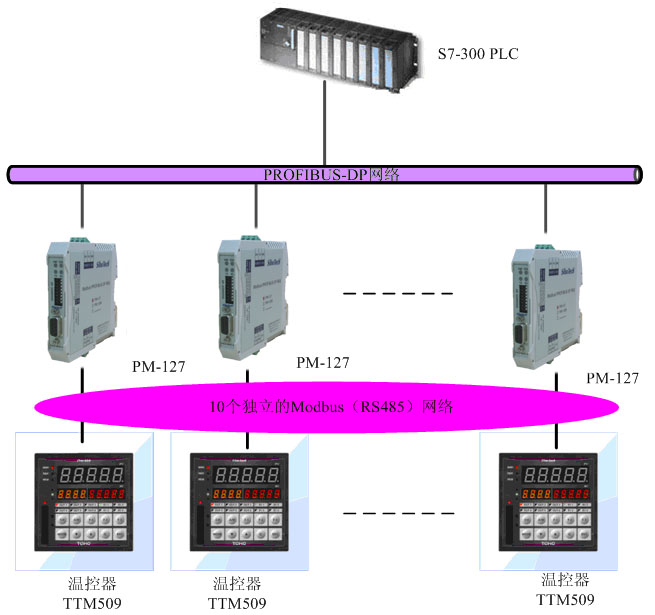

典型應用

測試指南

下載資料

文件	類型	發布時間	下載
中文產品手冊	說明書	2019.07.01
GSD文件	GSD 文件	2019.07.01
如何用STEP7設置	其他	2019.07.01
如何安裝GSD文件	其他	2019.07.01
