2通道輸入（AI）/輸出（AO）模擬量/PROFIBUS DP模塊

型號：FAD-1522 400 613 9938

基本說明：2路模擬量輸入（AI）和2路模擬量輸出（AO）連接到PROFIBUS DP網絡的模塊。停產，原客戶支持請聯系sales@sibotech.net

添加到收藏夾
產品特點
1、通道：4個相互獨立的通道，其中2個通道是模擬量輸入（AI）、2個通道是模擬量輸出（AO），每通道均可配置為電流輸入（或輸出）或電壓輸入（輸出）；
2、強隔離：模擬輸入共1組隔離，每組2通道；每個模擬輸出采用單獨隔離；
3、精度高：0-20mA和4-20mA電流信號精度為2‰，0-5V和0-10V電壓信號精度為2‰，具有工頻干擾抑制；
4、PROFIBUS DP波特率自適應，最高12M；
5、PROFIBUS DP支持通道診斷；
技術特性
參數 數據
模擬信號輸入 通道 2個通道，通道間相互獨立
輸入范圍0-20mA，4-20mA，0-5V，0-10V
最大輸入信號電流輸入：60mA，電壓輸入：200VDC
輸入阻抗電流輸入：250Ω±1‰，電壓輸入：1MΩ
輸入頻率抑制50Hz、60Hz
隔離等級1000VDC（測試時間1分鐘，漏電流小于1mA）
精度≤2‰（電流滿量程），≤2‰（電壓滿量程）
分辨率≤0.5‰（滿量程）
A/D轉換16位
刷新周期50ms
模擬信號輸出 通道 2個通道，通道間相互獨立
輸出范圍0-20mA，4-20mA，0-5V，0-10V
最大輸出負載阻抗電流輸入：600Ω±1‰，電壓輸入：1KΩ
輸出頻率抑制50Hz、60Hz
隔離等級1000VDC
精度≤2‰（電流滿量程），≤2‰（電壓滿量程）
分辨率≤0.5‰（滿量程）
A/D轉換16位
刷新周期20ms
現場總線 PROFIBUS DP規范DPV0，從站，符合；JB/T 10308.3-2001
PROFIBUS波特率自適應，最大波特率12M
PROFIBUS地址可設
通道級的診斷支持
隔離等級1000VDC
通用參數電源供電電壓9-30VDC，4.8W（max）
最大功率4.8W
工作溫度-40℃~+75℃
存儲溫度-60℃~90℃
安裝方式35mm導軌
外形尺寸105*86*60mm
重量150g
外殼塑料
防護等級IP20
快速應用指南

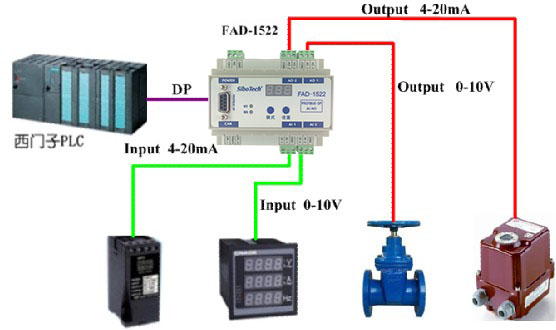

典型應用

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.01.30
GSD文件 GSD 文件 2022.04.29
相關產品

I/O模塊選型指南

產品型號 通信協議 I/O類型 輸入個數 輸出個數
FAD-1160 PROFIBUS DP從站 模擬量輸入 6 0
FAD-1522 PROFIBUS DP從站 模擬量輸入+輸出 2 2
FAD-3160 Modbus TCP從站 模擬量輸入 6 0
FAD-3522 Modbus TCP從站 模擬量輸入+輸出 2 2
