6通道輸入模擬量（AI） / PROFIBUS DP模塊

型號：FAD-1160 400 613 9938

基本說明：FAD-1160是一款將6路模擬量輸入信號（AI）連接到PROFIBUS DP網絡的模塊

添加到收藏夾
產品特點
1、多通道：多達6個相互獨立的通道，每通道均可配置為電流輸入或電壓輸入；
2、強隔離：模擬輸入共3組隔離，每組2通道；
3、精度高：0-20mA和4-20mA電流信號精度為1‰，0-5V和0-10V電壓信號精度為5‰，具有工頻干擾抑制；
4、PROFIBUS DP波特率自適應，最高12M；
5、PROFIBUS DP支持通道診斷；
技術特性
參數 數據
信號輸入 通道 6個通道，通道間相互獨立
輸入范圍0-20mA，4-20mA，0-5V，0-10V
最大輸入信號電流輸入：60mA，電壓輸入：200VDC
輸入阻抗電流輸入：250Ω±1‰，電壓輸入：1MΩ
輸入頻率抑制50Hz、60Hz
隔離等級1000VDC（測試時間1分鐘，漏電流小于1mA
精度≤1‰（電流滿量程），≤5‰（電壓滿量程）
分辨率≤0.5‰（滿量程）
A/D轉換16位
刷新周期50ms
現場總線 PROFIBUS DP規范DPV0，從站，符合；JB/T 10308.3-2001
PROFIBUS波特率自適應，最大波特率12M
PROFIBUS地址可設
通道級的診斷支持
隔離等級1000VDC
通用參數電源供電電壓9-30VDC，4.8W（max）
最大功率4.8W
工作溫度-40℃~+75℃
存儲溫度-60℃~90℃
安裝方式35mm導軌
外形尺寸105*86*60mm
重量150g
外殼塑料
防護等級IP20
快速應用指南

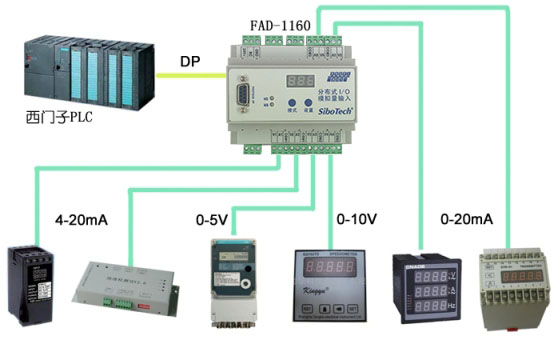

典型應用

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.01.30
GSD文件 GSD 文件 2022.04.29
相關產品

I/O模塊選型指南

產品型號 通信協議 I/O類型 輸入個數 輸出個數
FAD-1160 PROFIBUS DP從站 模擬量輸入 6 0
FAD-1522 PROFIBUS DP從站 模擬量輸入+輸出 2 2
FAD-3160 Modbus TCP從站 模擬量輸入 6 0
FAD-3522 Modbus TCP從站 模擬量輸入+輸出 2 2
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

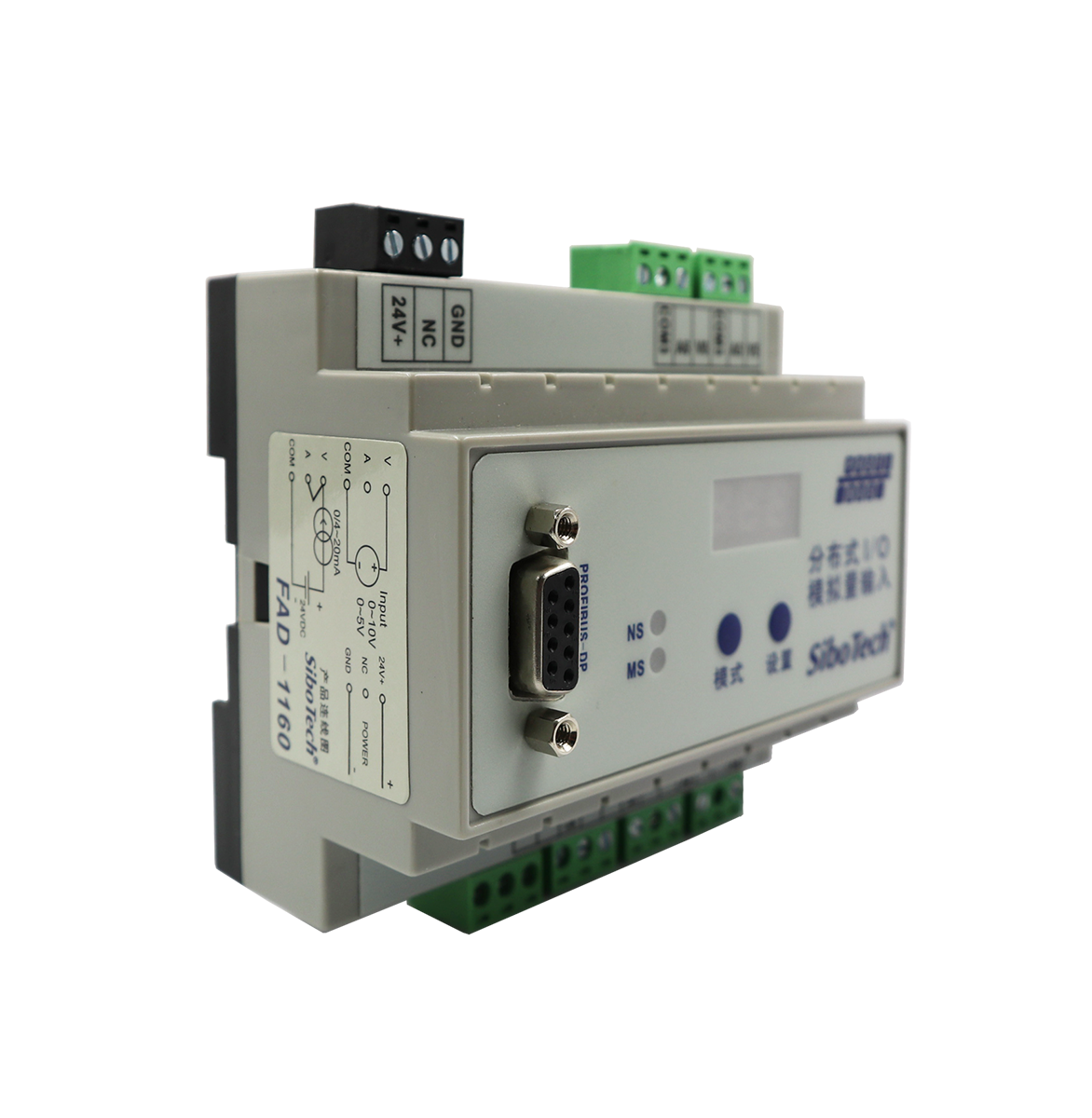

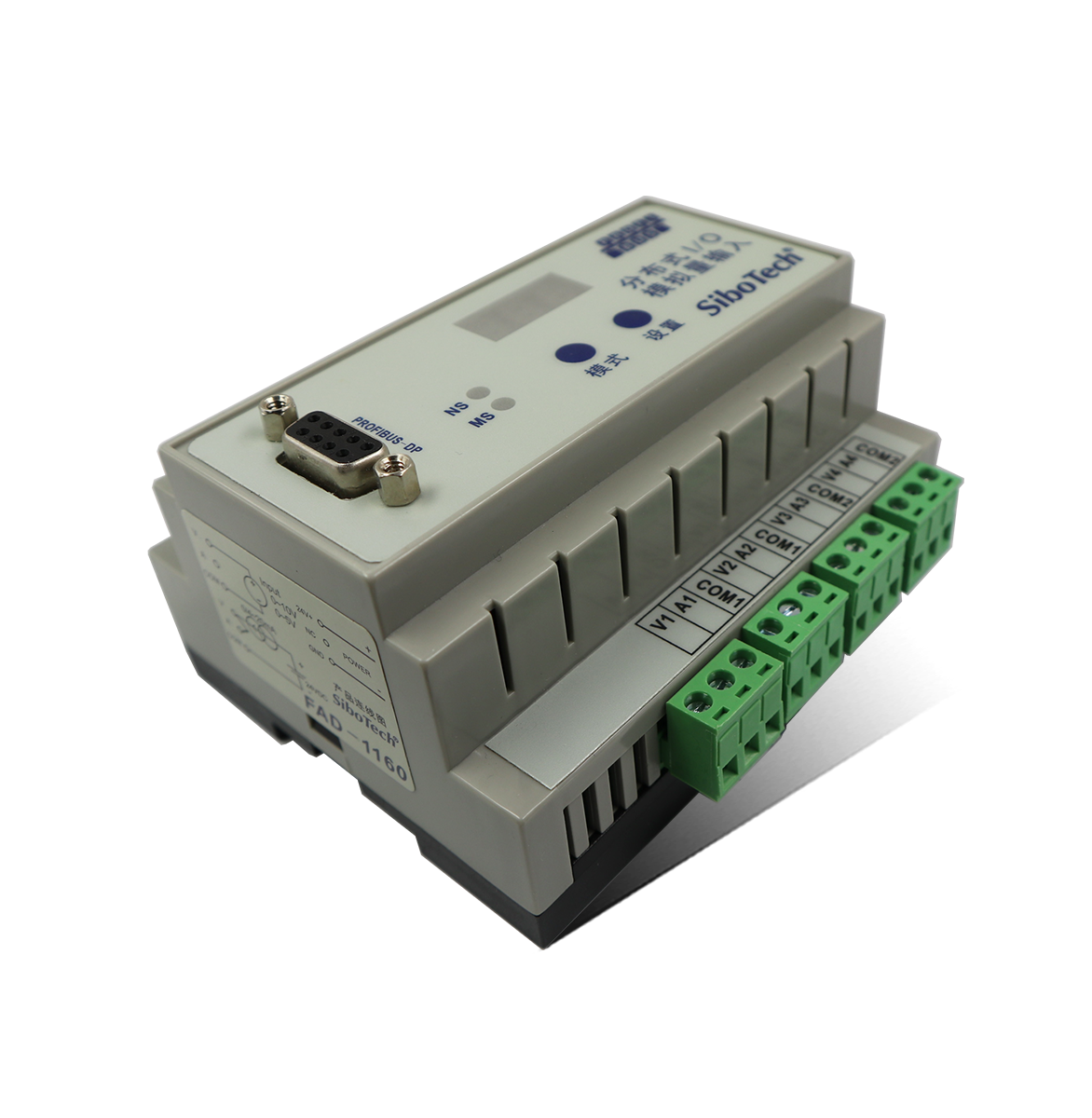

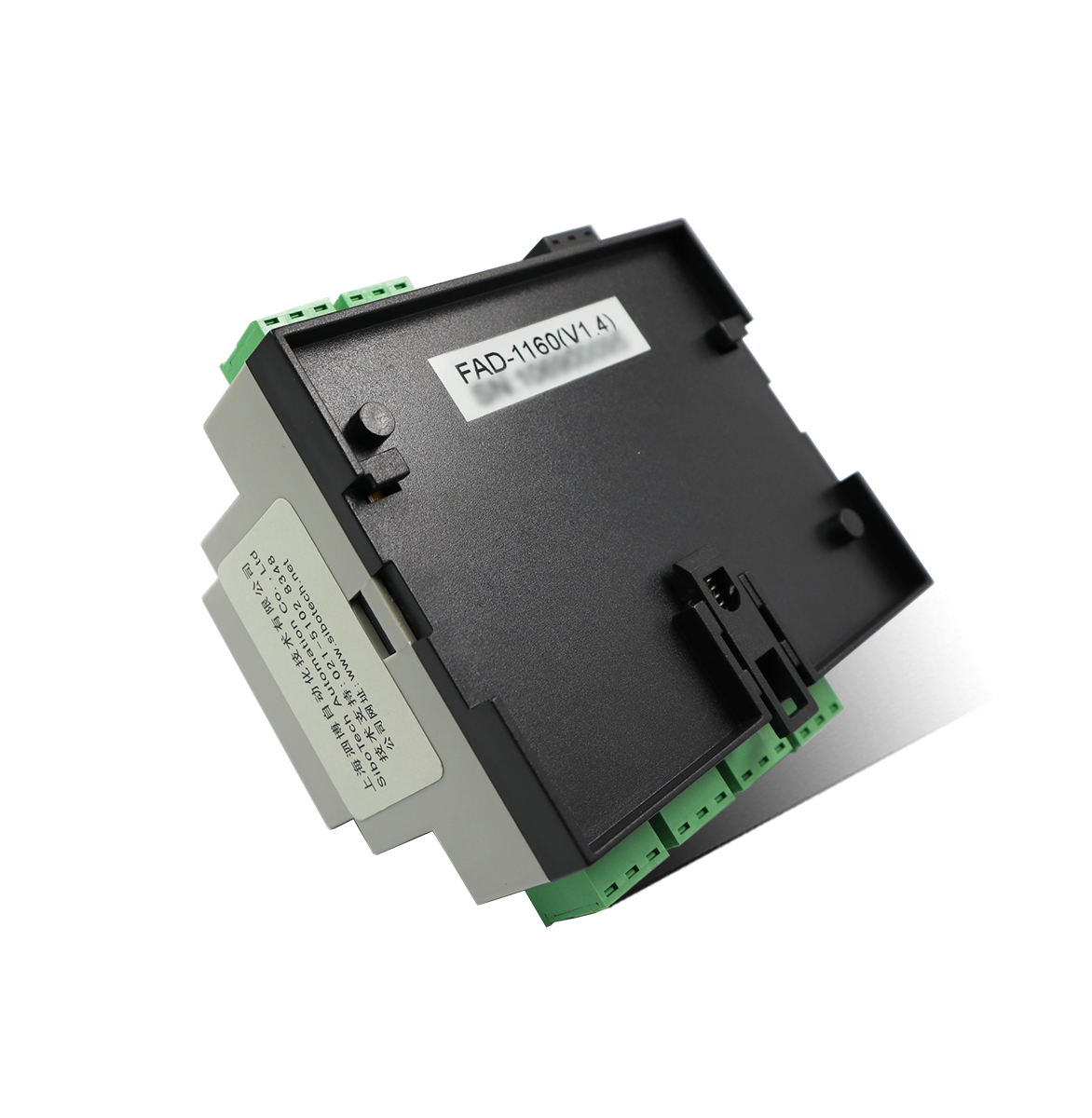

產品外觀
開發套件
相關案例
1、上海泗博模擬量轉PROFIBUS DP網關FAD-1160在智能樓宇控制中的應用
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
