DeviceNet（從） / PROFIBUS DP（從）網關

型號：PD-100S 400 613 9938

基本說明：實現DeviceNet主站和PROFIBUS DP主站的數據通信

添加到收藏夾
產品特點
1、應用廣泛 : 實現DeviceNet網絡與PROFIBUS DP總線網絡之間的直接連接。如：實現Rockwell、Omron與西門子S7系列多種PLC之間的雙向數據交換；
2、應用簡單：用戶不必了解PROFIBUS和DeviceNet技術細節，用戶只需參考產品手冊及提供的應用實例，根據要求完成網絡配置，即可在短時間內連接網絡；
3、透明通信：用戶可以依照PROFIBUS通信數據區和DeviceNet通信數據區的映射關系，實現PROFIBUS到DeviceNet之間的數據透明通信；
技術特性
1、 PROFIBUS DP V0從站功能，遵循EN50170和JB/T 10308.3-2001；
2、 DeviceNet端輸入/輸出最大支持224字節；
3、PROFIBUS DP接口和DeviceNet接口2.5KV光電隔離；
4、 DeviceNet端口為從站，支持DeviceNet I/O Poll掃描；
5、 DeviceNet支持的波特率有125K，250K，500K以及自動波特率偵聽，符合ODVA測試標準；
6、 工作環境溫度：-20℃ ～ 60 ℃，相對濕度0% ～ 95%（無凝露）；
7、機械尺寸：40mm（寬）*125mm（高）*110mm（深）；
8、 電源：24V DC(11V~30V)，<4W （24V DC），由DeviceNet端供電；
9、 符合EMC測試標準；
10、 安裝方式：35mm導軌安裝；
11、 防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2021.03.16
EDS文件 EDS 文件 2021.03.16
GSD文件 GSD 文件 2021.03.16
Step7示例工程 其他 2021.03.16
USB/RS232驅動 其他 2022.03.25
相關產品

DeviceNet/PROFIBUS DP轉換器選型指南

  PROFIBUS主站 PROFIBUS從站
DeviceNet主站 -- PD-100
DeviceNet從站 DEP-720 PD-100S

注:“S”表示“Slave”，從站。

端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

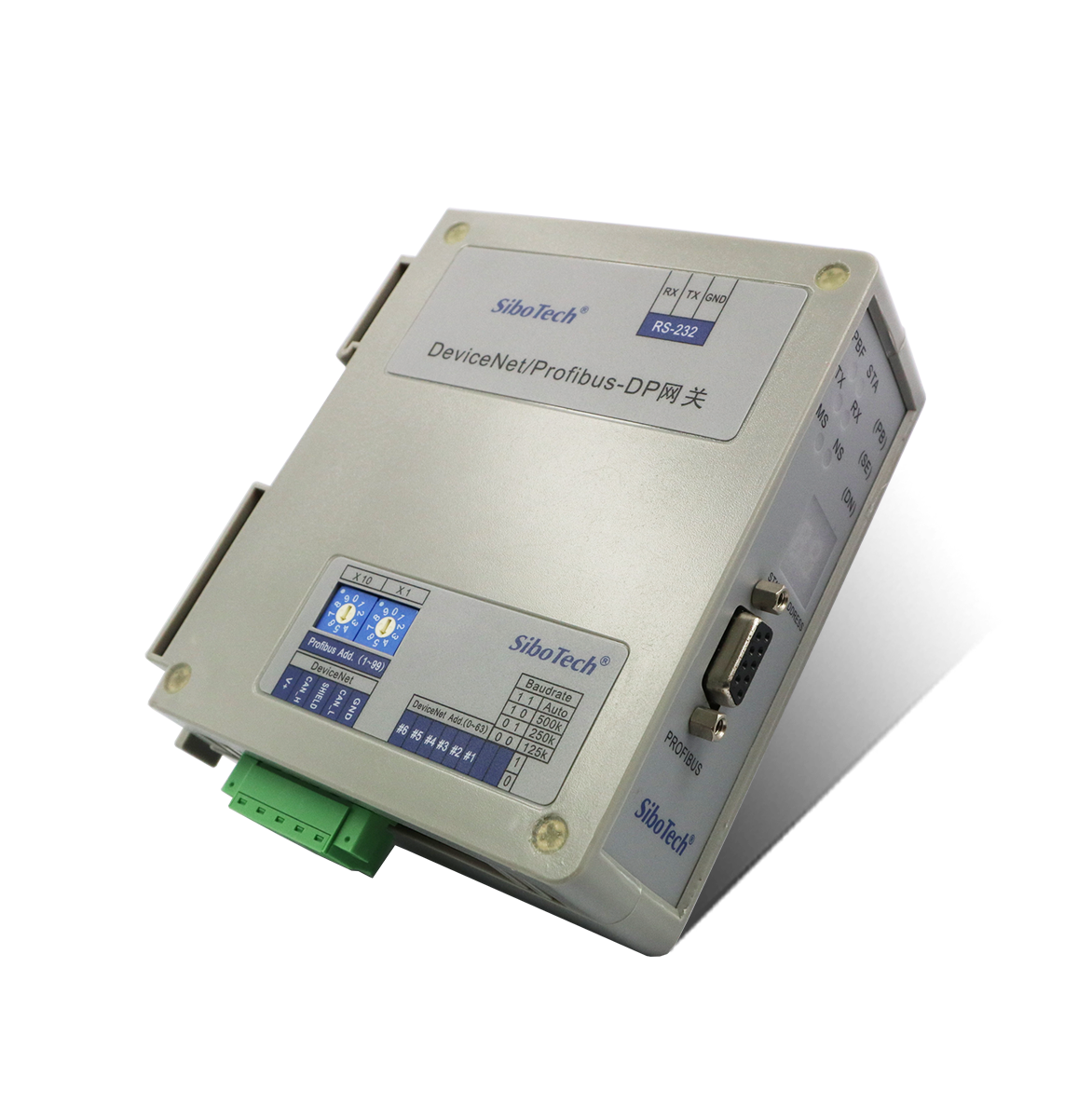

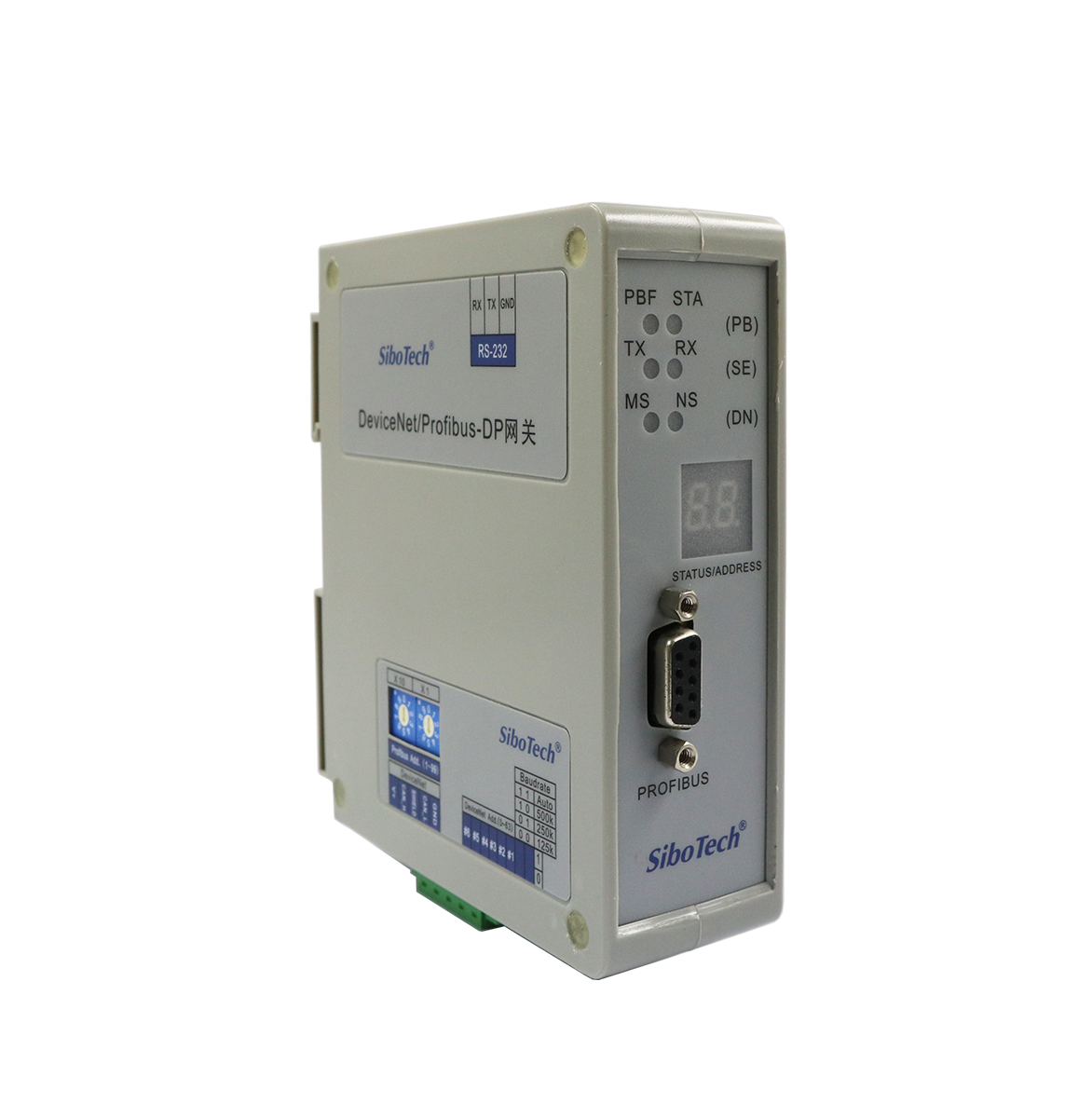

產品外觀
開發套件
相關案例
1、PD-100s Rockwell PLC和Siemens PLC互聯解決方案
2、上海泗博PROFIBUS DP轉DeviceNet網關PD-100S連接西門子PLC和庫卡機器人
以往版本
產品版本 說明書 Datasheet 軟件 EDS GSD GSDML ESI 全部下載
