DeviceNet(多個) / PROFINET網關
型號：TD-140 400 613 9938
基本說明：實現 PROFINET與DeviceNet網絡之間的數據通信。作為PROFINET從站，支持西門子S7-200 SMART/300/400/1200/1500全系列PLC以及具有PROFINET主站系統無縫對接。DeviceNet端既可以做主站也可以做從站，便于與各類設備交互。使用TD-140，用戶可輕松連接多臺DeviceNet設備至PROFINET網絡，實現兩網絡間高效數據交換
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、DeviceNet端支持做主站或從站，做主站最大支持連接63臺DeviceNet設備，做從站最大支持輸入/輸出各224字節。 |
| 2、PROFINET端字節數輸入/輸出1440，支持RT和IRT。 |
| 3、專業高效的配置軟件DNetStart：TD-140通過此軟件可在線掃描DeviceNet從站，快速獲取其I/O參數并進行參數配置， 支持在線調試功能。 |
| 4、支持雙以太網口，支持菊花鏈式連接，內置以太網交換功能。 |
| 5、隔離電源：使用隔離型電源，抗干擾能力增強。 |
| 6、最短 I/O 數據轉換時間10ms。 |
技術特性
| 1、TD-140在PROFINET一端為PROFINET從站，在DeviceNet一端為主站或從站； |
| 2、支持標準PROFINET的RT和IRT協議； |
| 3、DeviceNet支持投運和運行兩種工作模式； A. 投運模式 ①支持設備搜索，即通過DNetStart軟件在線掃描DeviceNet從站； ②支持一鍵應用掃描到的DeviceNet從站I/O參數配置； ③支持讀寫配置； ④支持寫配置后直接跳轉至運行模式； ⑤支持讀寫DeviceNet從站參數； ⑥支持讀寫DeviceNet I/O數據（polling）； ⑦支持讀cos命令（COS）（最大支持14個字節）； ⑧支持讀寫產品信息； B. 運行模式 ①支持與PROFINET主站（西門子S7-300/400/1200/1500 等PLC）通信（讀寫數據）； ②單個DeviceNet從站最大支持輸入：255字節；輸出：255字節； ③TD-140支持連接多個從站，支持DeviceNet端輸入超時清零、保持功能（可選）； ④DeviceNet端支持數據不交換、二字節、四字節交換； ⑤支持PROFINET端監控DeviceNet從站連接狀態，開啟后狀態信息會占用8個字節； |
| 4. DeviceNet 從站 ①DeviceNet 端支持最多 224 字節的輸入和 224 字節的輸出，8、16、32、48、64、72、96、112、160、192、224 字節可選； ②DeviceNet端支持 DeviceNet I/O Polled； ③DeviceNet端支持數據不交換、二字節、四字節交換； ④DeviceNet端支持DeviceNet輸入超時清零、保持功能（可選） |
| 5、PROFINET支持最多32個槽位，支持的最大輸入字節數為1440，最大輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小）； |
| 6、 DeviceNet支持的波特率：125K, 250K, 500K； |
| 7、隔離電源：24VDC（9V ~ 30V），90mA（24V）； |
| 8、工作環境溫度：-40℃ ~ 70℃；工作環境濕度：5% ~ 95%（無凝露）； |
| 9、內置靜電防護：15 KV ESD；通信端口隔離：3KV； |
| 10、機械尺寸：25mm（寬）x100mm（高）×90mm（深）； |
| 11、安裝：35mm導軌； |
| 12、防護等級：IP20。 |
快速應用指南
典型應用

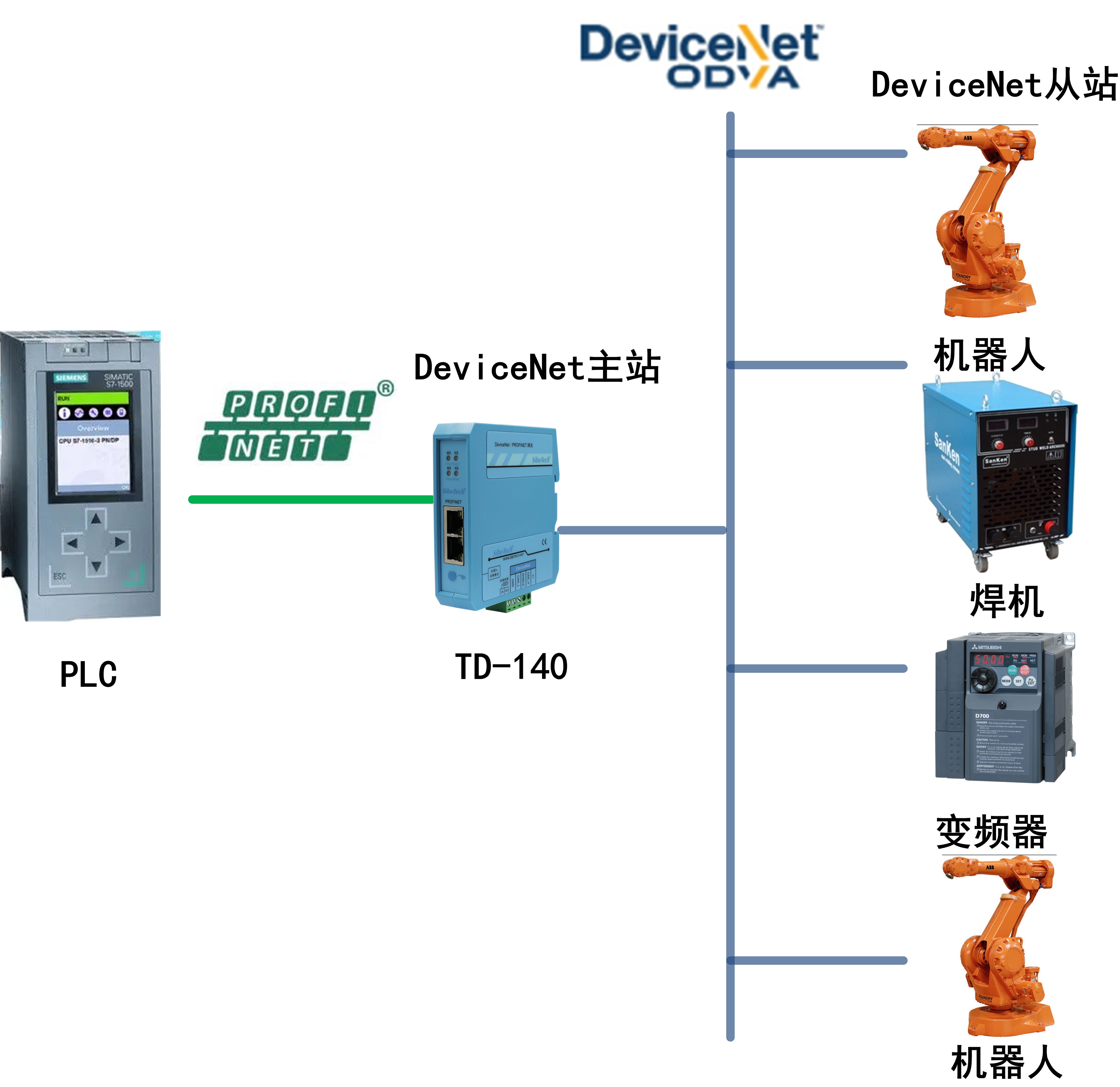

一、PROFINET從站 轉DeviceNet 主站 應用
通過TD-140 DeviceNet主站模式可以實現支持DeviceNet從站協議的機器人、焊機、變頻器等和支持PROFINET主站協議的西門子PLC之間的數據交換。

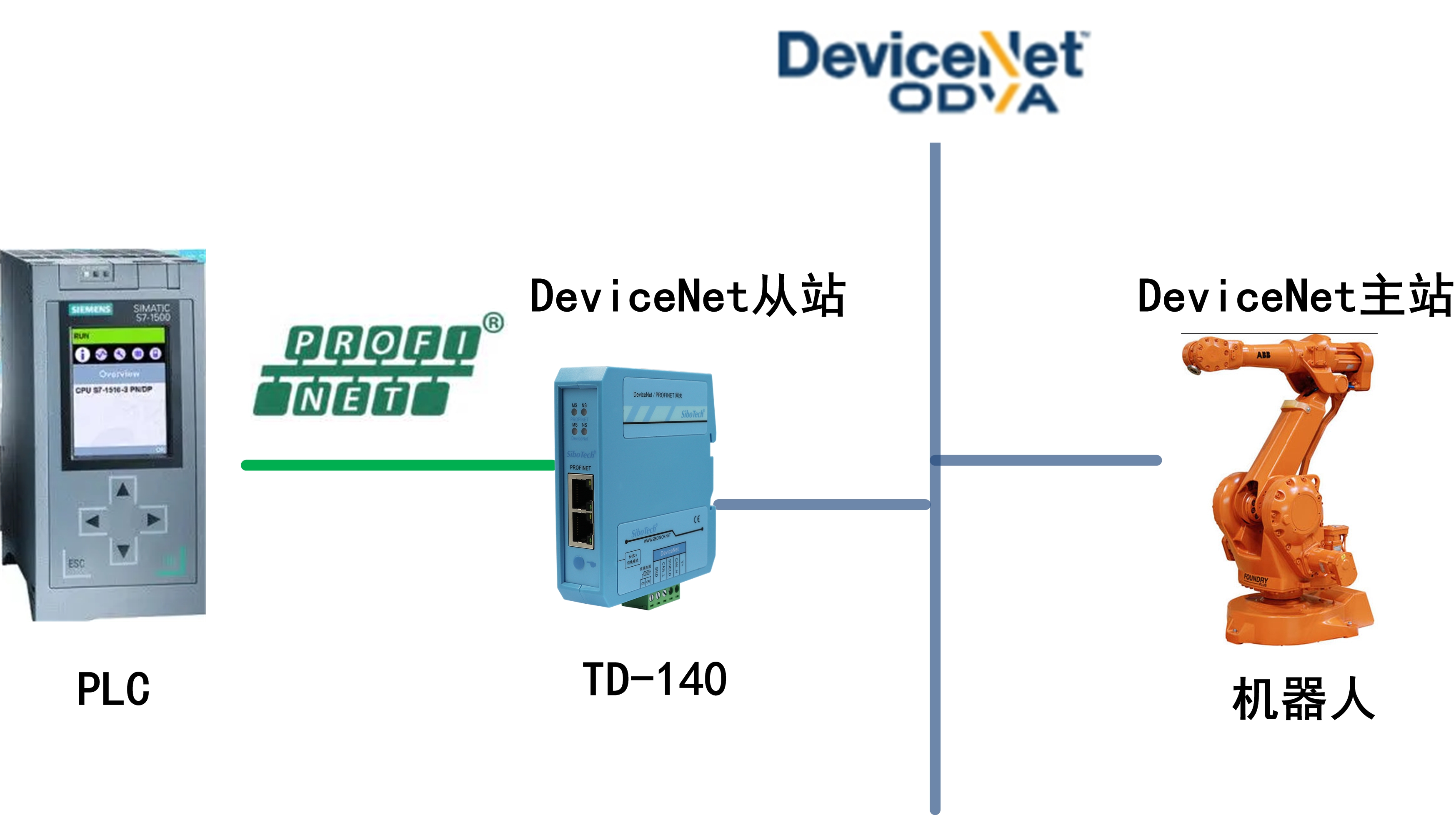

二、PROFINET從站 轉DeviceNet 從站 應用
通過TD-140 DeviceNet從站模式可以實現支持DeviceNet主站協議的機器人和支持PROFINET主站協議的西門子PLC之間的數據交換。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.6.24 | |
| Datasheet | Datasheet | 2020.04.30 | |
| 網關配置軟件 | 軟件 | 2024.10.28 | |
| EDS文件 | EDS 文件 | 2024.06.24 | |
| GSDML文件 | GSDML 文件 | 2024.06.24 | |
| TD-140配置視頻 | 其他 | 2023.10.23 |
相關產品
| 產品型號 | 以太網協議（從站） | 端口協議（主站） | 連接DeviceNet設備數量 |
| TD-140 | PROFINET從站 | DeviceNet主站 | 理論上最大連接63個設備 |
| TD-145 | PROFINET從站 | DeviceNet主站/從站 | 一對一連接 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

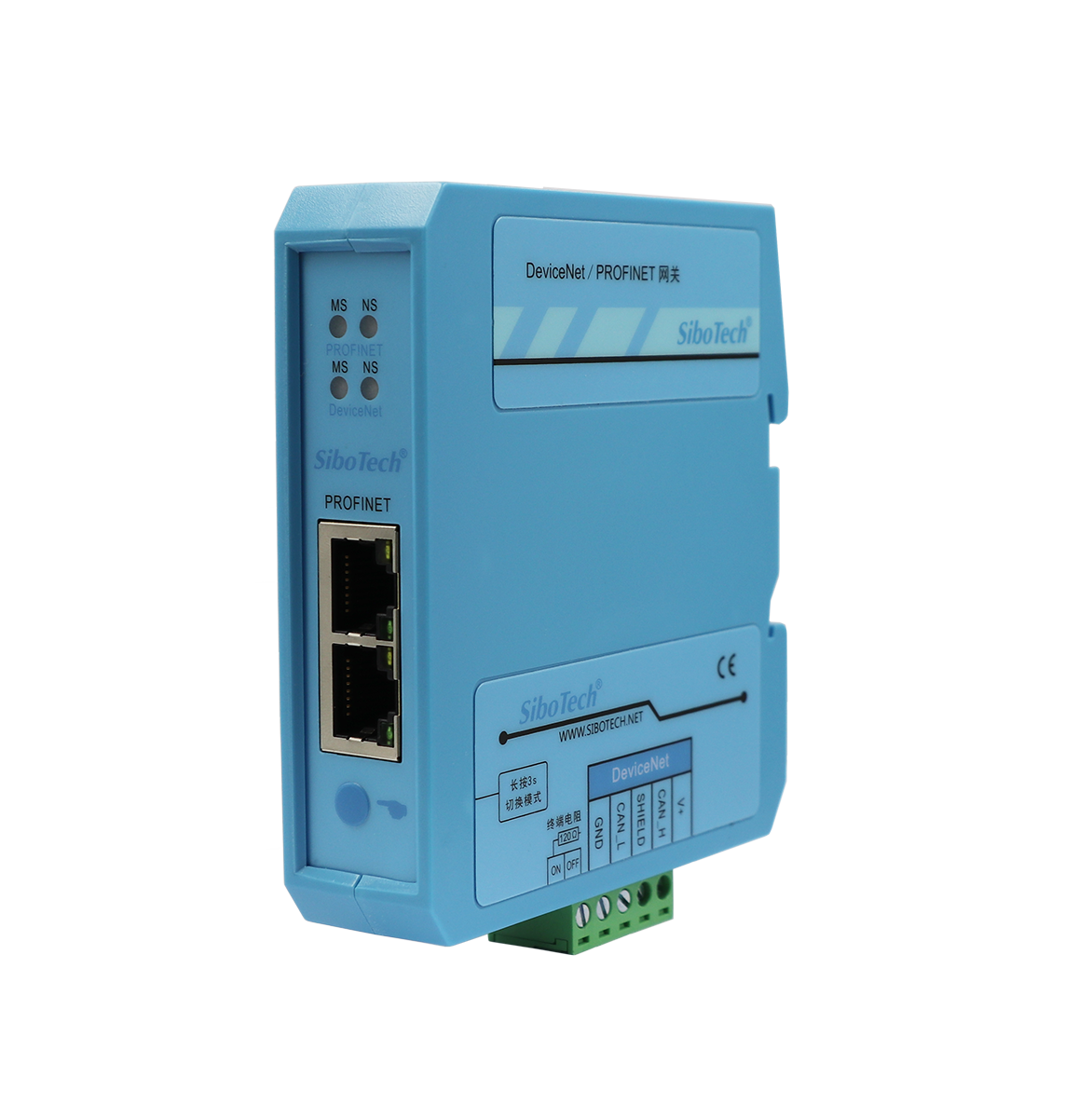

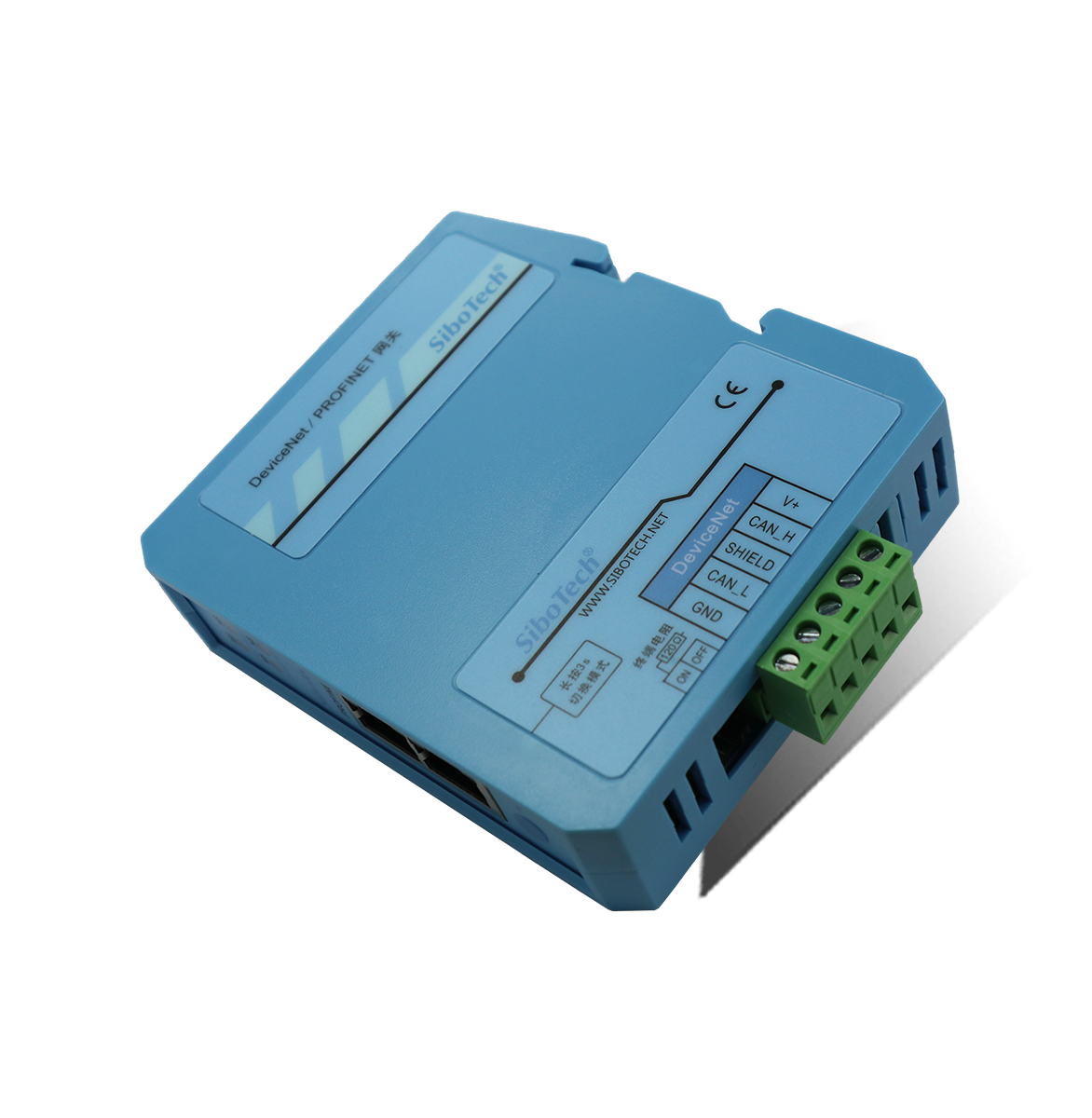

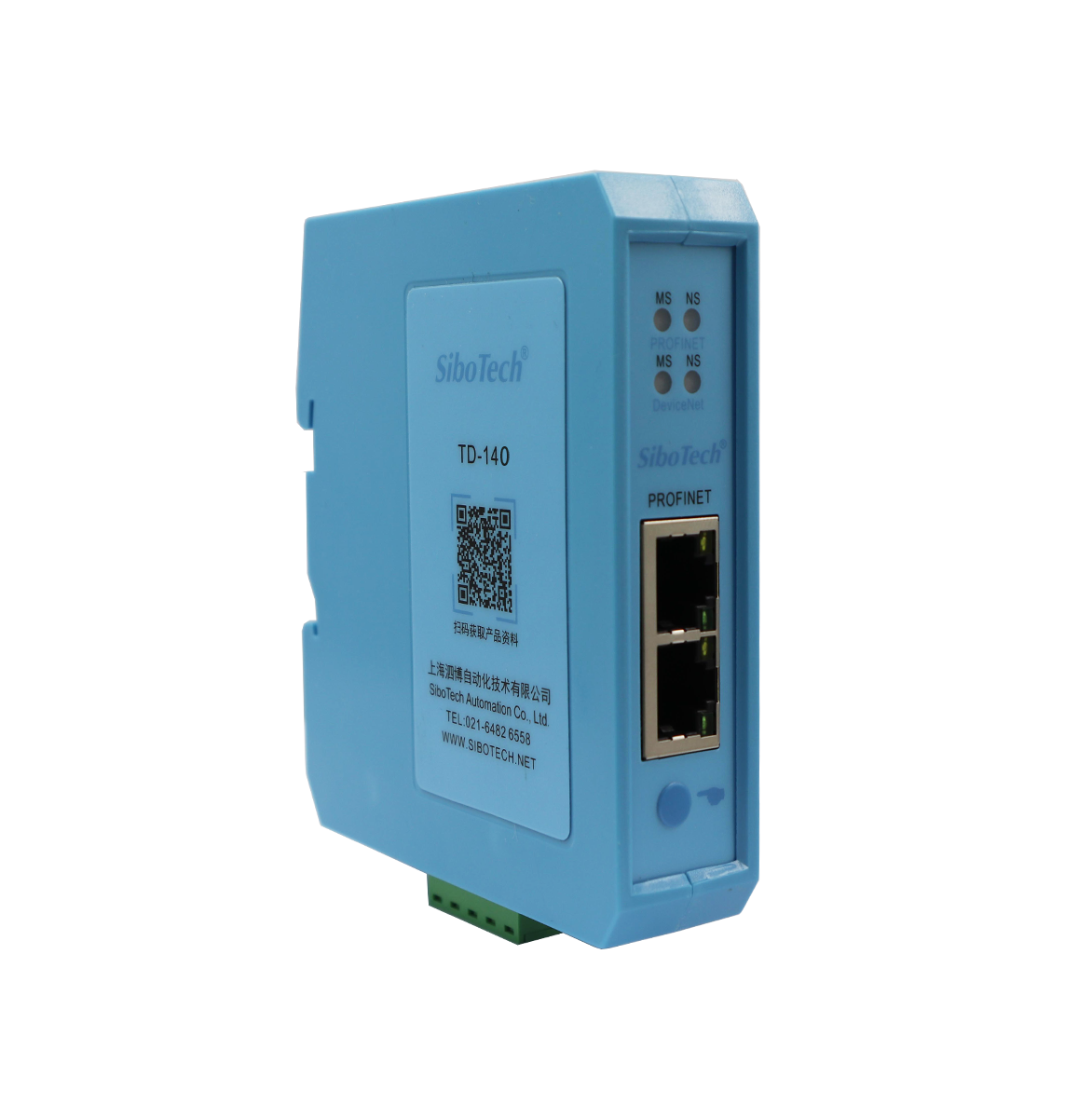

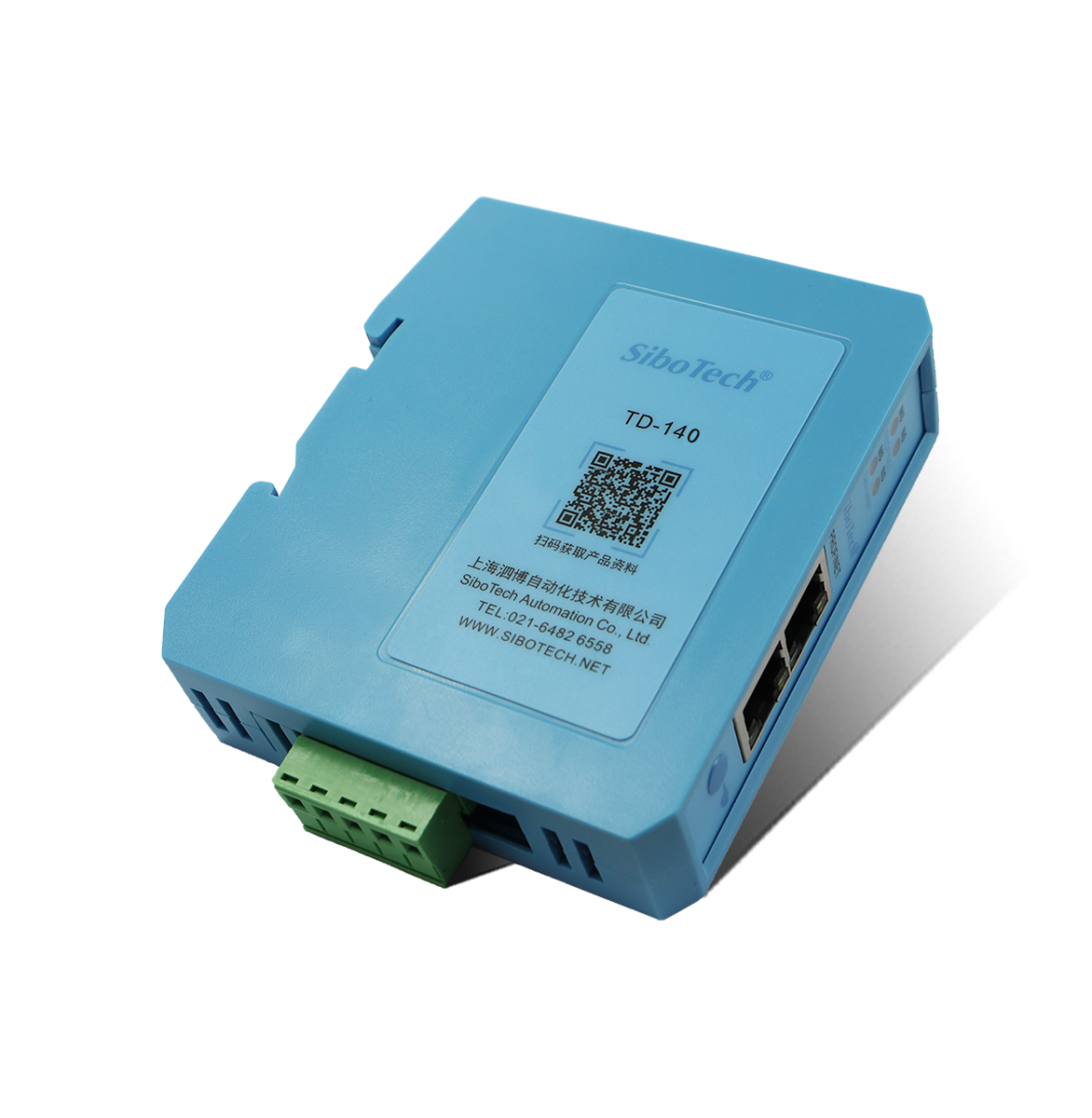

產品外觀
開發套件
以往版本
| 產品版本 | 說明書 | Datasheet | 軟件 | GSDML | 全部下載 |
| TD-140 V3.3 |
