EtherCAT/PROFINET網關

型號：TEC-380 400 613 9938

基本說明：TEC-380實現PROFINET控制器和EtherCAT從站設備之間的數據通信，可將多達32個EtherCAT設備(單/多軸伺服，IO耦合器，變頻器等)連接到PROFINET（RT和IRT）網絡。采用 ECATStart 圖形化配置，支持EtherCAT從站設備描述文件（ESI）解析，同時還支持EtherCAT從站熱插拔（在線更換）功能如需SR系統冗余（S2）和MRP介質冗余，來電咨詢

添加到收藏夾
產品特點
1、實時性強：最短2ms協議轉換時間；
2、使用方便：支持從站設備熱插拔（在線更換），可使用同型號設備直接替換并投入運行；
3、隔離電源：使用隔離型電源，抗干擾能力強；
4、專業配置軟件ECATStart：軟件支持EtherCAT從站設備描述文件（ESI）解析，支持離線配置；
5、軟件變量導出功能：軟件導出的參數變量Excel表可直接導入Portal監控表進行讀寫；
技術特性
1、EtherCAT主站支持CoE，符合CiA402標準；
2、EtherCAT主站支持最大32個從站連接，支持的最大輸入字節1440，最大輸出字節數1440；
3、EtherCAT主站支持最大1000（輸入）+1000（輸出）個映射對象；
4、EtherCAT主站支持SM、DC同步模式，2ms~20ms可設分布時鐘（DC）周期；
5、支持EtherCAT從站熱插拔（在線更換），替換從站時不會影響其已連接從站正常通訊；
6、支持最短2ms協議轉換時間；
7、支持標準PROFINET的RT和IRT協議；
8、PROFINET支持最多32個槽位，支持的最大輸入字節數為1440，最大輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大??；在PLC中可進行插槽的配置；
9、隔離電源：24VDC（9V ~ 30V），80mA（24VDC）；
10、工作環境溫度：-40℃ ~ 70℃；工作環境濕度：5% to 95%（無凝露）；
11、內置靜電防護：15 KV ESD；通信端口隔離：3KV；
12、機械尺寸：34mm（寬）×116mm（高）×105mm（深）；
13、安裝：35mm導軌；
14、防護等級：IP20；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2025.06.20
Datasheet Datasheet 2024.01.10
配置軟件 軟件 2025.01.23
GSDML GSDML 文件 2024.01.10
相關產品

EtherCAT轉PROFINET網關選型指南

產品型號 PROFINET協議 配置方式 PROFIdrive報文 連接ECAT設備數量
TEC-380 支持IRT和RT 配置軟件
(導入ESI文件)		 不支持 32
(單/多軸伺服,IO耦合器,變頻器等)
GT200-PN-EC RT
(基于PROFIdrive行規)		 GSDML文件
(使用西門子工藝對象)		 支持西門子報文
111,102
標準報文1,2,3		 16
(單軸伺服,變頻器等)
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

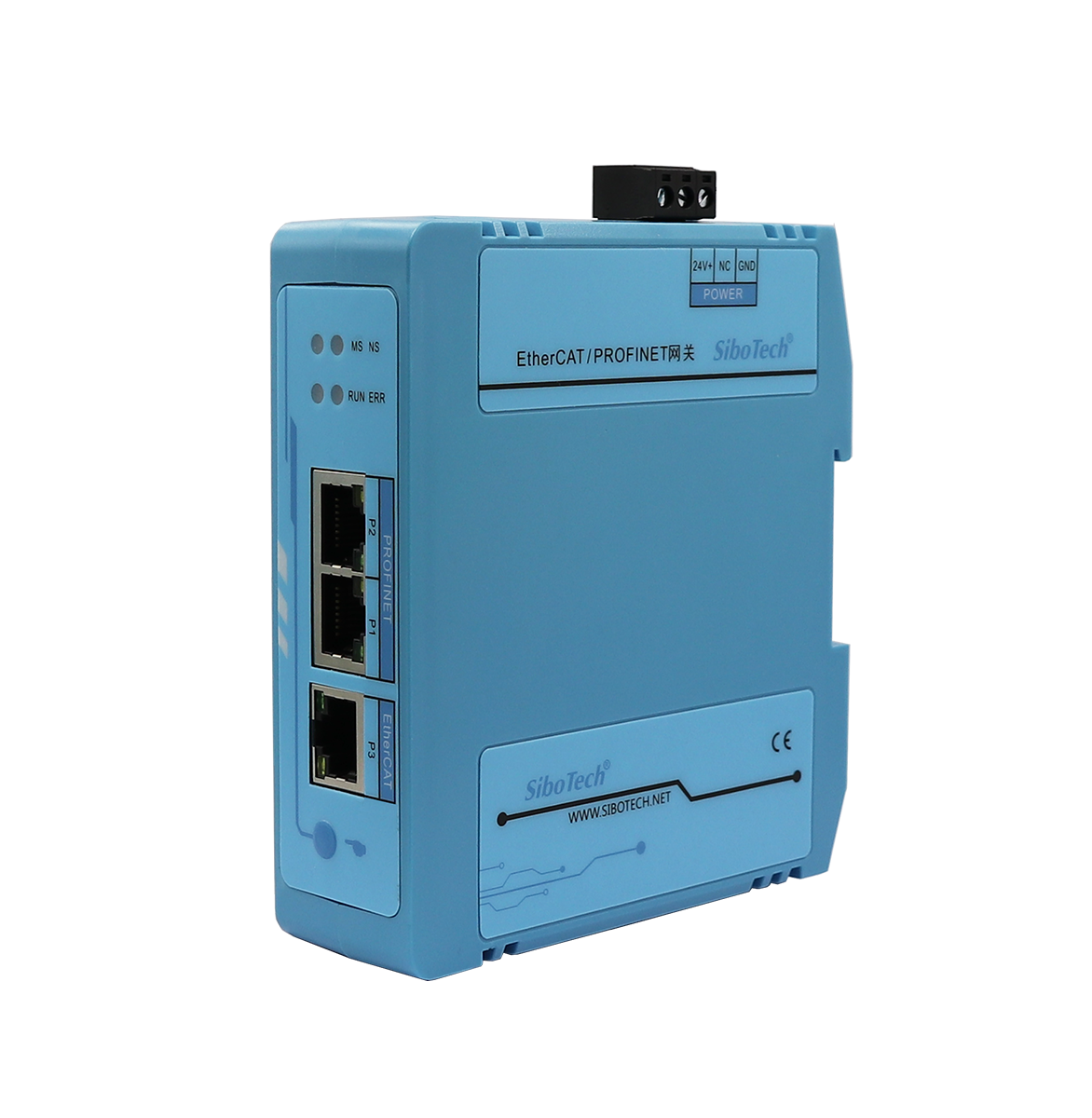

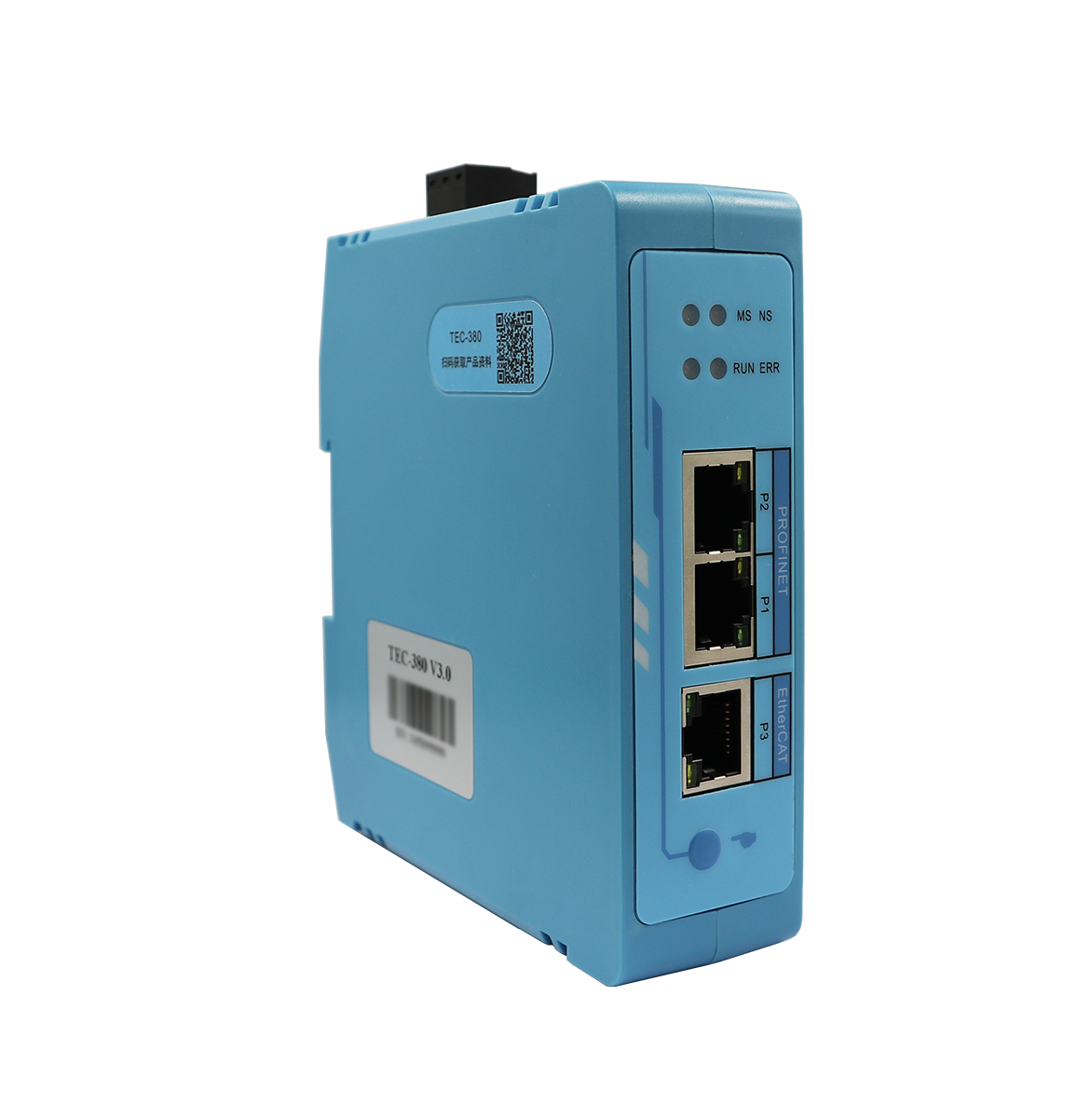

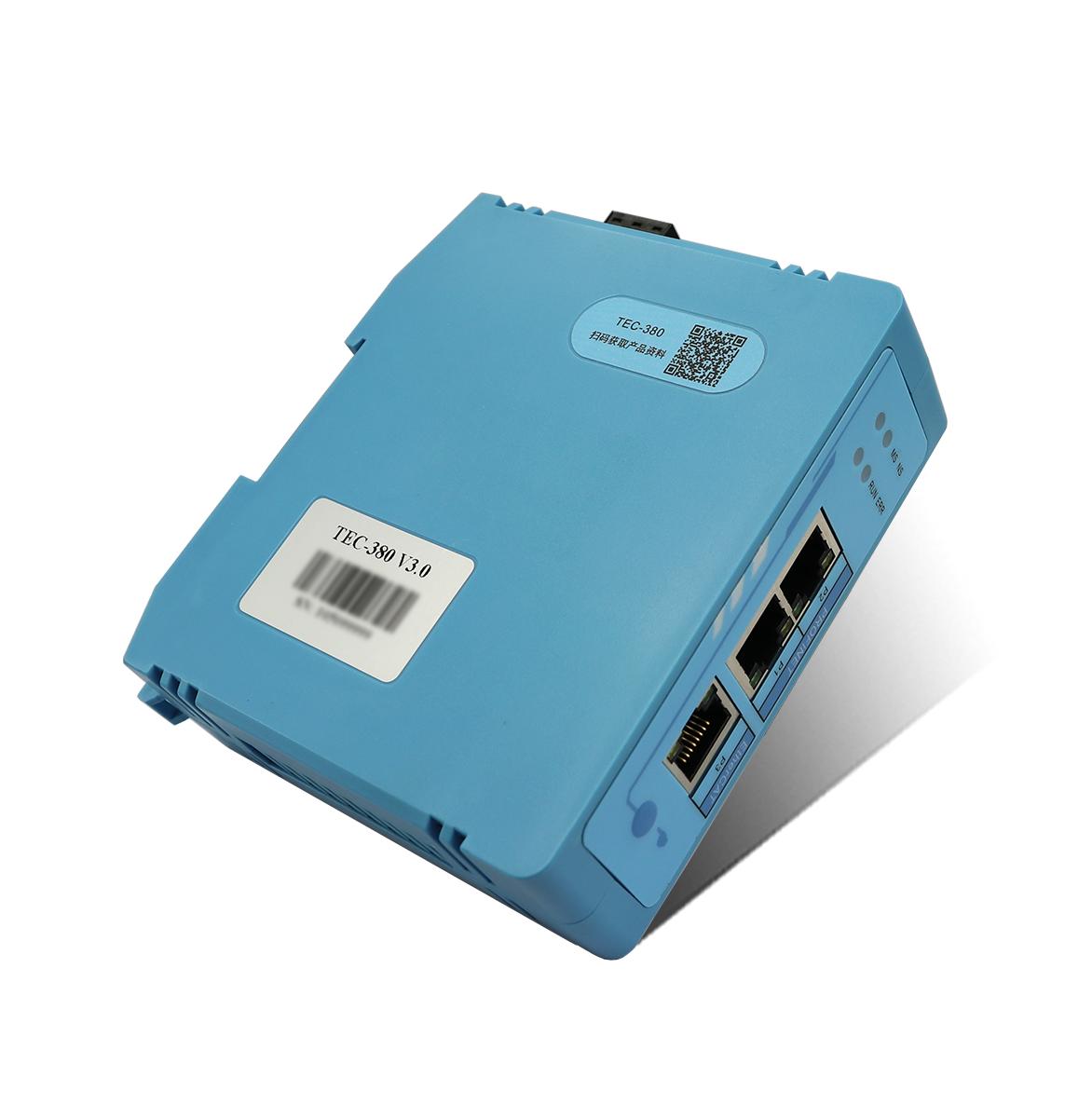

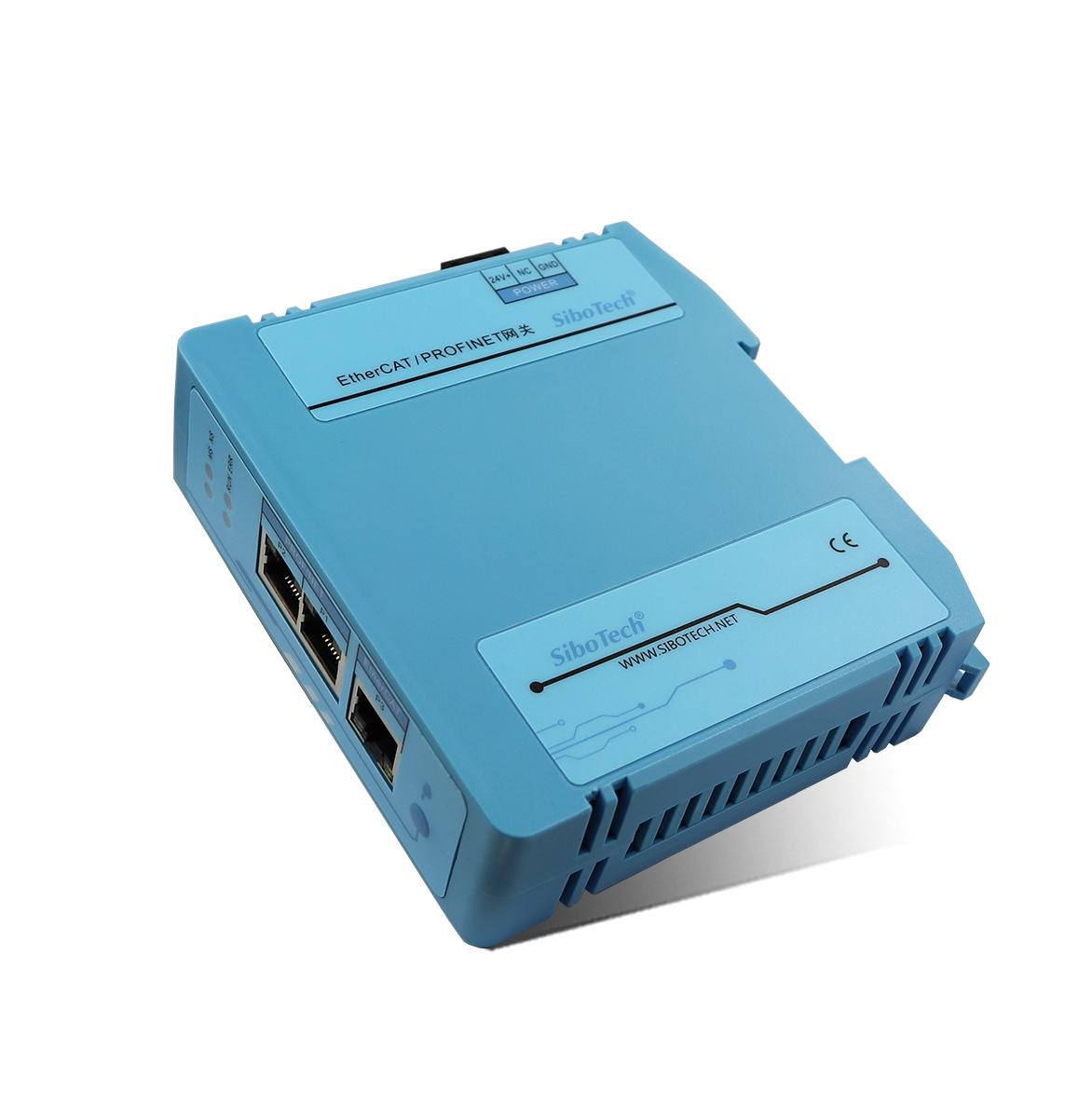

產品外觀
