CAN轉PROFINET網關
型號：TCA-152 400 613 9938
基本說明：TCA-152可實現 PROFINET網絡與CAN網絡之間的數據通信。網關在PROFINET網絡作為從站，CAN端支持CAN2.0A/CAN2.0B(含J1939)協議，支持對CAN ID進行過濾處理
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、CAN端支持CAN ID過濾功能； |
| 2、支持1路CAN接口，采用1KV光電隔離； |
| 3、支持雙自適應以太網口，支持菊花鏈式連接，內置以太網交換功能； |
| 4、免費配置軟件TC-123，配置簡單； |
技術特性
| 1、支持標準的PROFINET I/O協議； |
| 2、PROFINET支持的最多32個槽位，支持的最大的輸入字節為384，最大的輸出字節數為384； |
| 3、CAN工作方式：本CAN接口支持CAN2.0A和CAN 2.0B(含J1939)協議； |
| 4、CAN端支持的波特率：10k、20K、50K、100K、125K、250K、500K、1Mbps； |
| 5、CAN端內置120Ω終端電阻，通過開關設置； |
| 6、CAN模式CAN端發送緩存（FIFO）200幀CAN幀，接收緩存（FIFO）150幀CAN幀；
支持CAN幀過濾功能，CAN過濾支持三種類型的命令，分別為“發送式命令”，“接收式命令”和“ 問答式命令”，每一幀CAN數據支持0-8字節，支持接收式和問答式過濾命令的超時清零功能，支持的最多命令條數60條；
Max 發送式過濾命令+ Max接收式過濾命令+ Max問答式過濾命令≤60條命令 Max 發送式過濾命令≤60條命令 Max 接收式過濾命令≤60條命令 Max 問答式過濾命令≤60條命令 |
| 7、工作環境溫度：-20℃~ 60℃；工作環境濕度：5% to 95%（無凝露）； |
| 8、隔離電源：使用隔離型電源，抗干擾能力強； |
| 9、供電：24VDC(11V ~ 30V)，消耗電流最大為140mA（24V）； |
| 10、機械尺寸：25mm（寬）×100mm（高）×90mm（深） |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2024.06.12 | |
| 配置軟件 | 軟件 | 2025.02.10 | |
| GSDML | GSDML 文件 | 2024.06.12 | |
| TIA Portal組態參考文檔 | 其他 | 2021.10.12 |
相關產品
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

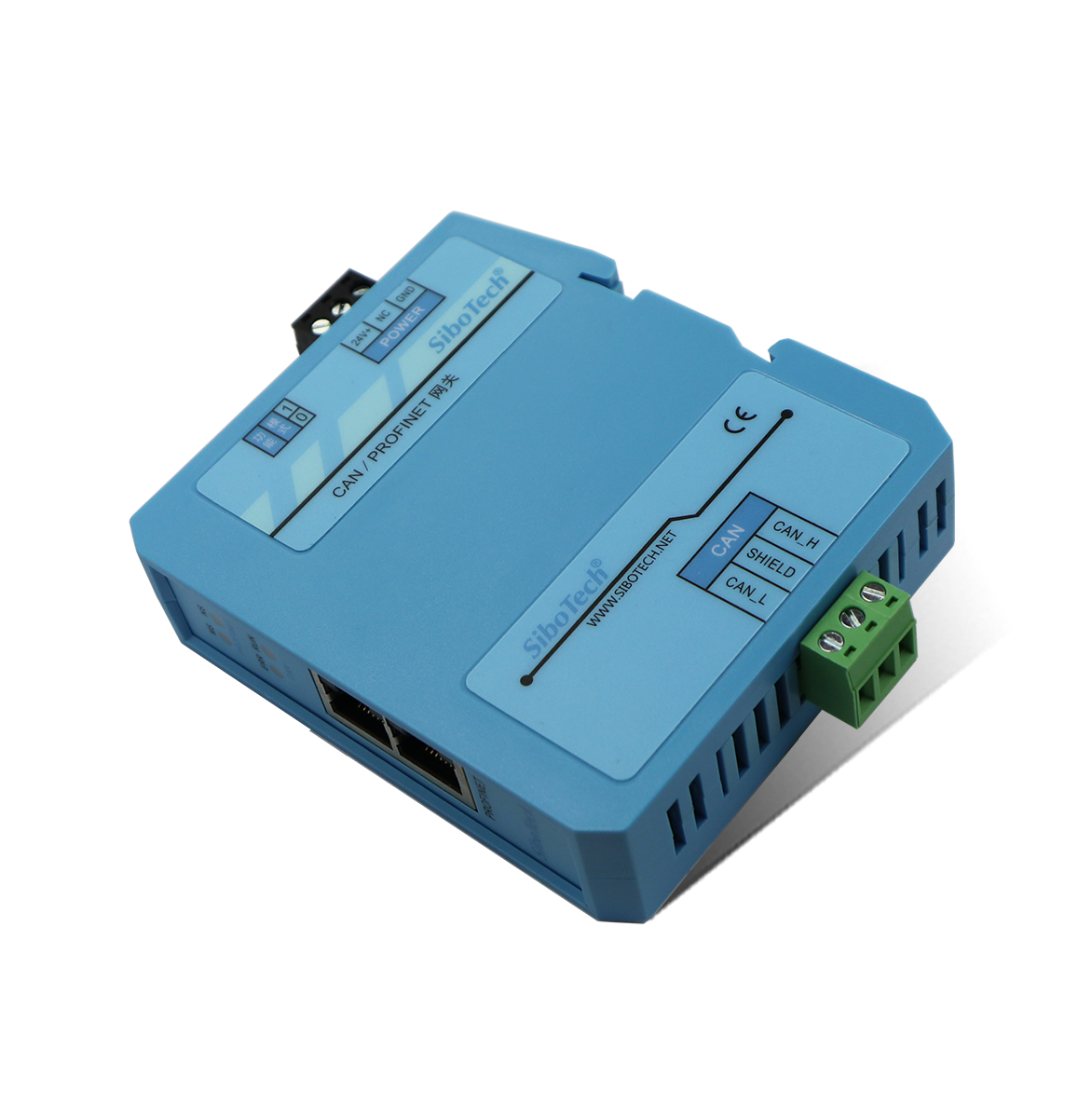

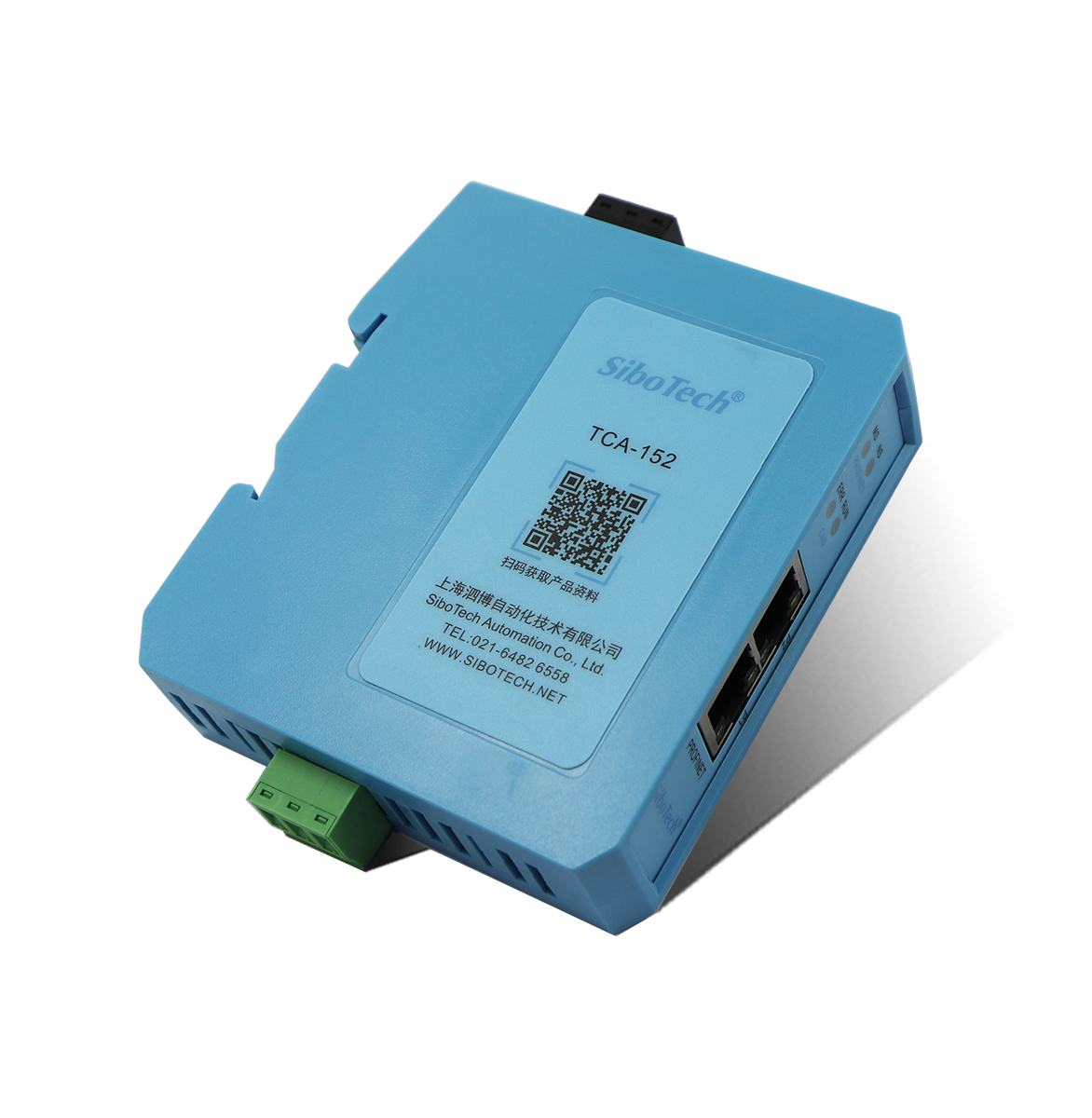

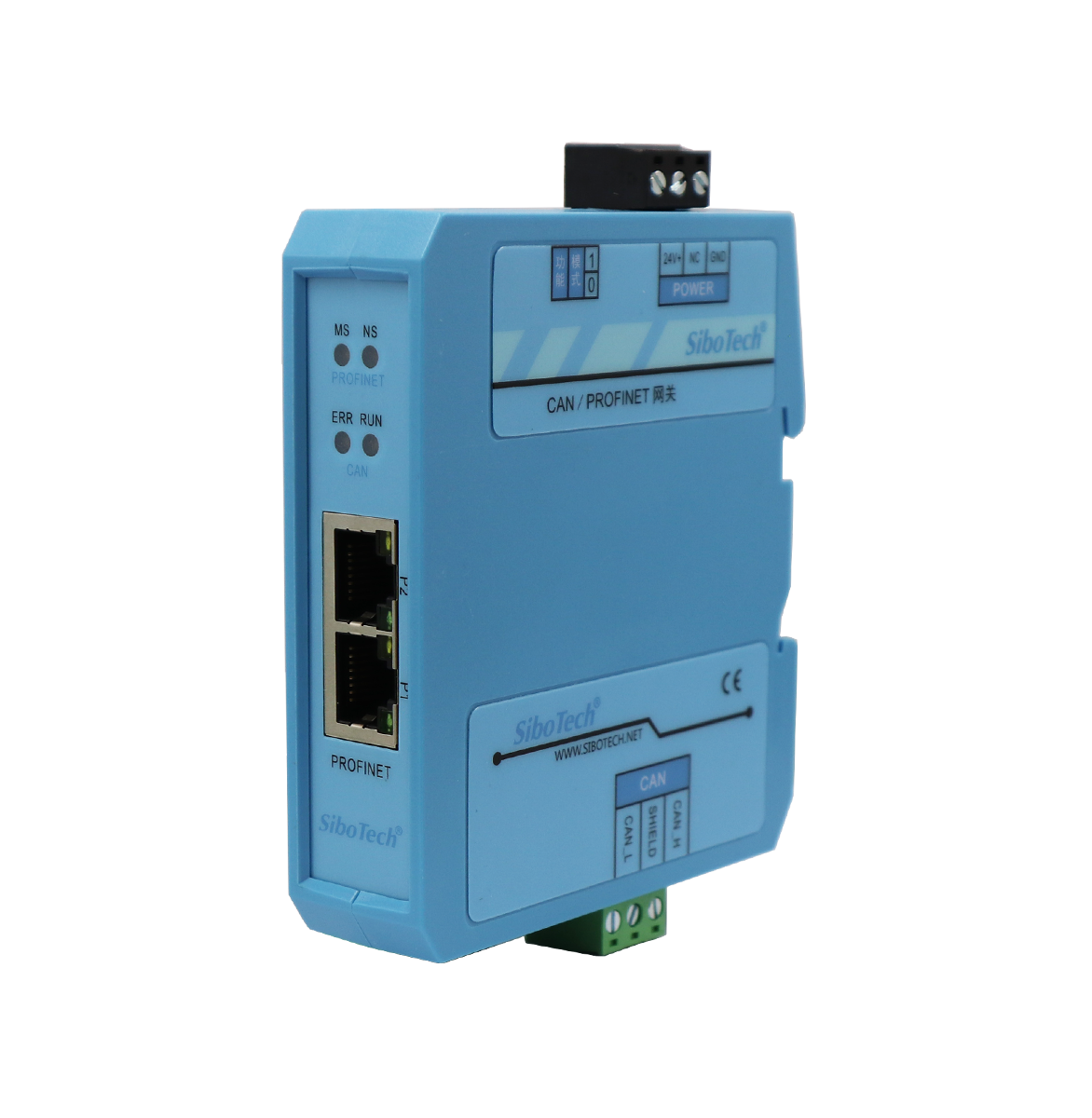

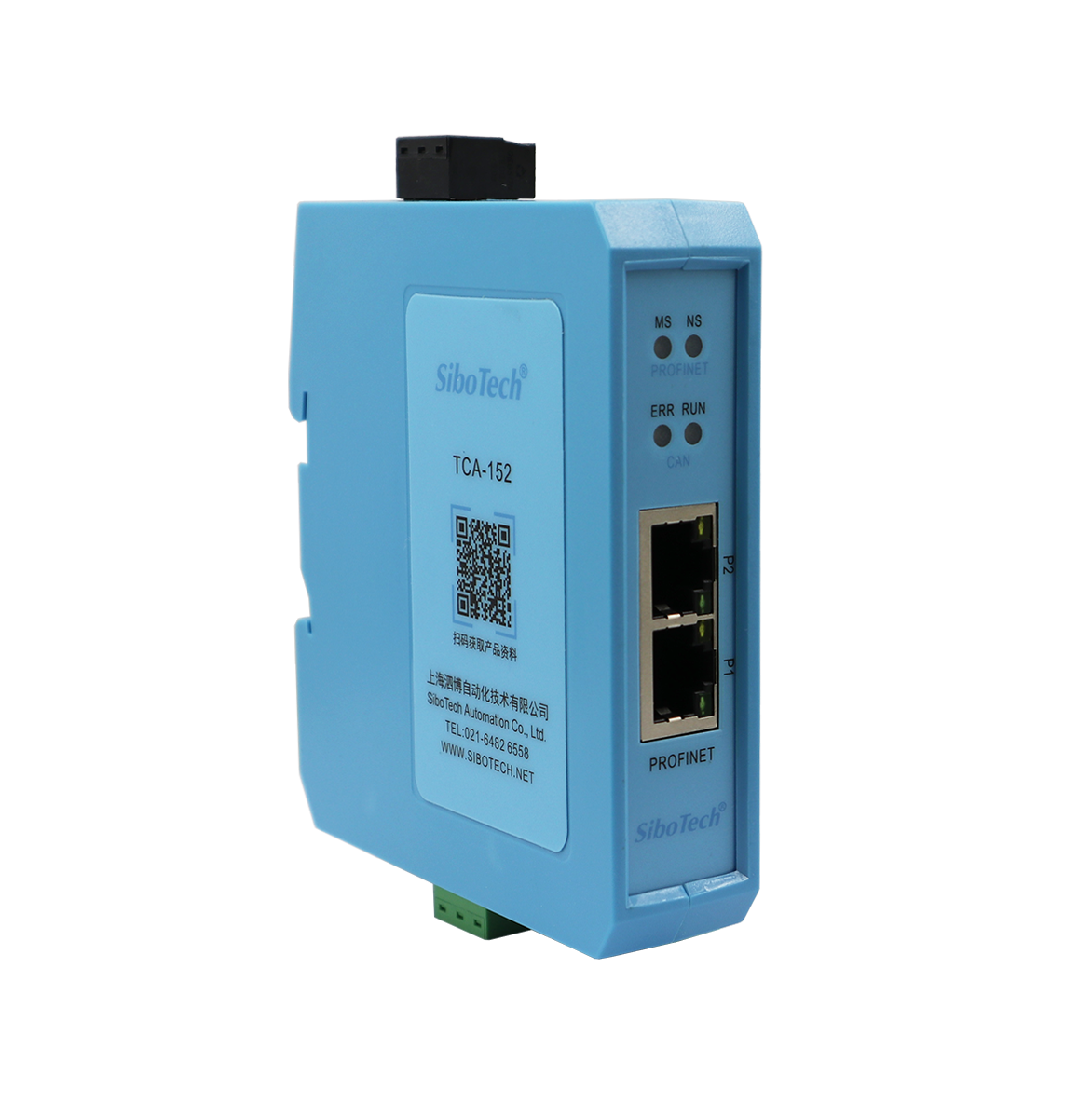

產品外觀
