Modbus TCP / PROFIBUS DP網關
型號：EP-321MP 400 613 9938
基本說明：EP-321MP網關實現Modbus TCP網絡與PROFIBUS DP網絡之間的通信，可以連接多個Modbus TCP設備或客戶端接入PROFIBUS DP控制系統，實現可靠、安全、高速的數據交換
添加到收藏夾
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
技術特性
| 1、網關的PROFIBUS DP端為從站，Modbus TCP端為客戶端（Client）或服務器(Server)； |
| 2、PROFIBUS 端： ①支持PROFIBUS DP從站； ②波特率自適應，9600 bit/s - 12 Mbit/s； ③PROFIBUS 輸入/輸出最大字節數： Max Input Bytes ≤244 Bytes； Max Output Bytes ≤244 Bytes； |
| 3、Modbus TCP端： ①支持靜態配置和DHCP； ②支持服務器端口號設置，默認為502； I. Modbus TCP作為主站： ①最多可支持訪問72個Modbus TCP從站； ②支持功能碼01H、02H、03H、04H、05H、06H、0FH、10H、17H； ③最大支持300條命令； ④支持串行和并行輸出； ⑤支持控制字和狀態字功能； ⑥支持字節交換功能：不交換、二字節交換、四字節交換; II. Modbus TCP作為從站： ①最大支持72個TCP連接； ②支持功能碼01H、02H、03H、04H、05H、06H、0FH、10H、17H； ③DP和Modbus TCP兩端互相監視在線狀態； |
| 4、PROFIBUS DP口和以太網口1KV光電隔離； |
| 5、隔離電源：24VDC（9~30VDC），120mA(24VDC)； |
| 6、工作環境溫度：-20℃ ~ 60℃，相對濕度：5% ~ 95%（無凝露）； |
| 7、外形尺寸：34mm（寬）×116mm（高）×105mm（深）； |
| 8、安裝：35mm導軌； |
| 9、防護等級：IP20； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2025.06.19 | |
| 網關配置軟件 | 軟件 | 2025.06.19 | |
| GSD文件 | GSD 文件 | 2020.10.23 |
相關產品
| 產品型號 | 以太網之上的應用協議 | PROFIBUS DP協議 |
| EP-321MP | Modbus TCP主/從 | PROFIBUS DP從站 |
| EPS-320IP | EtherNet/IP | PROFIBUS DP從站 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

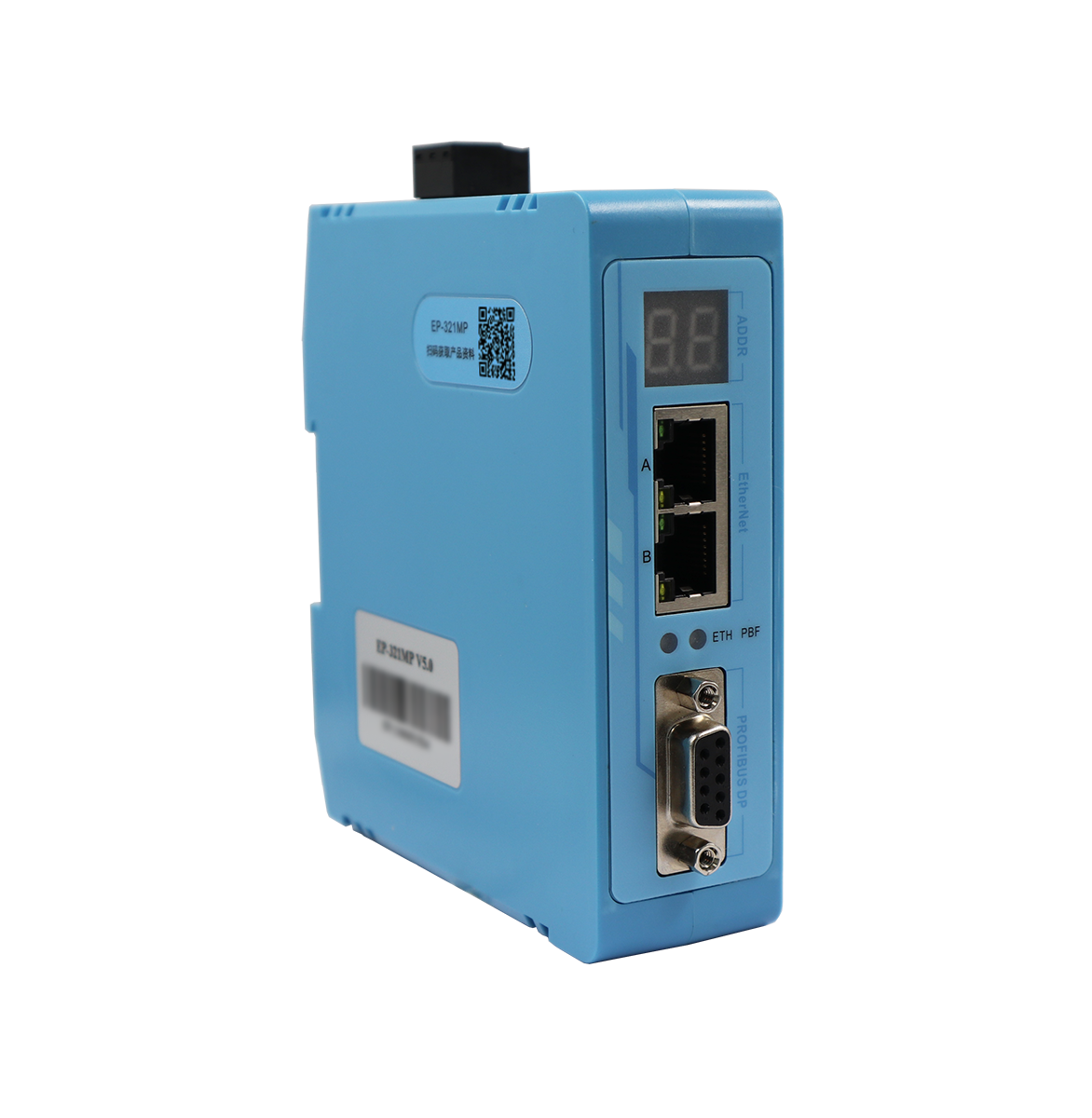

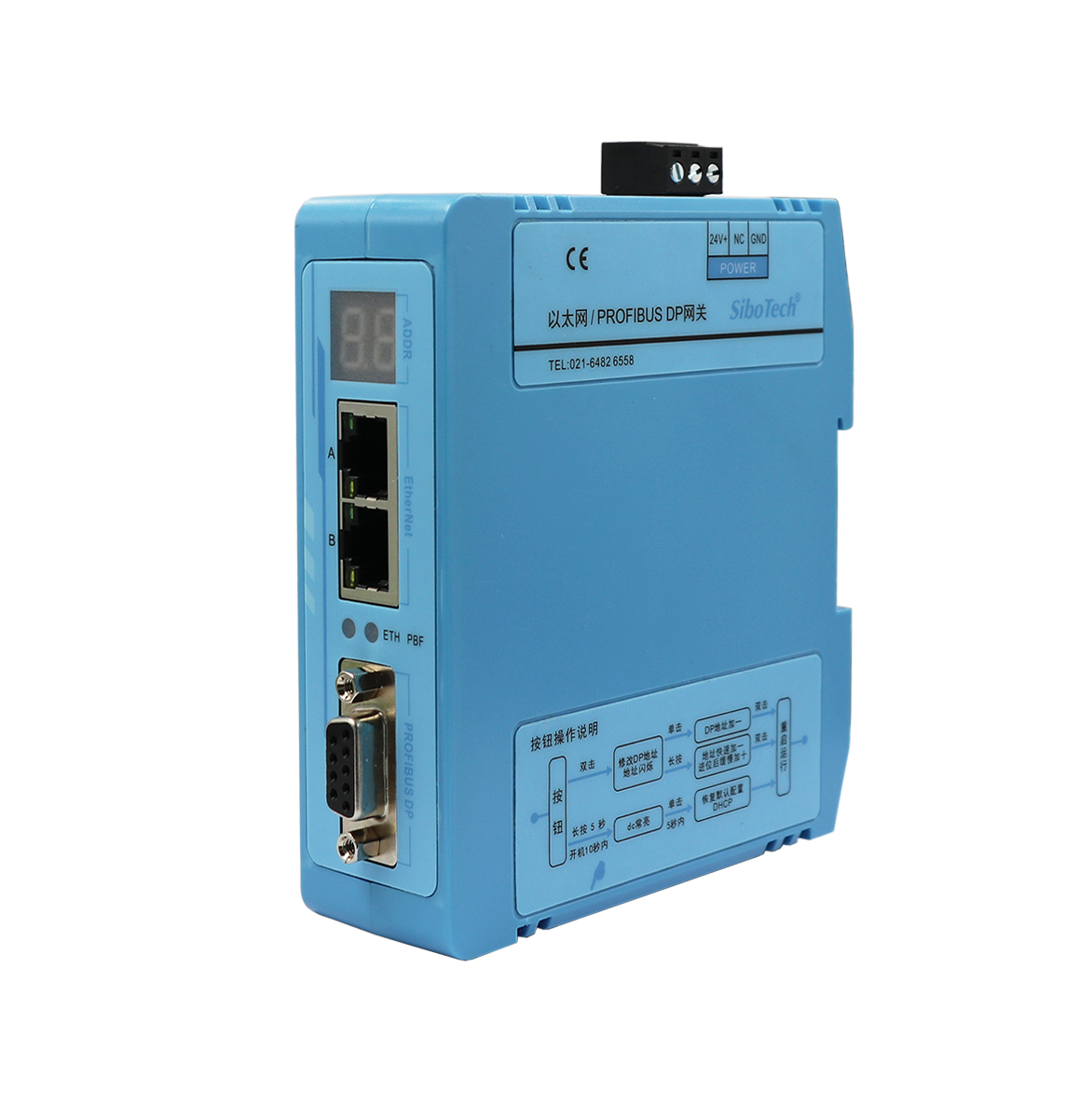

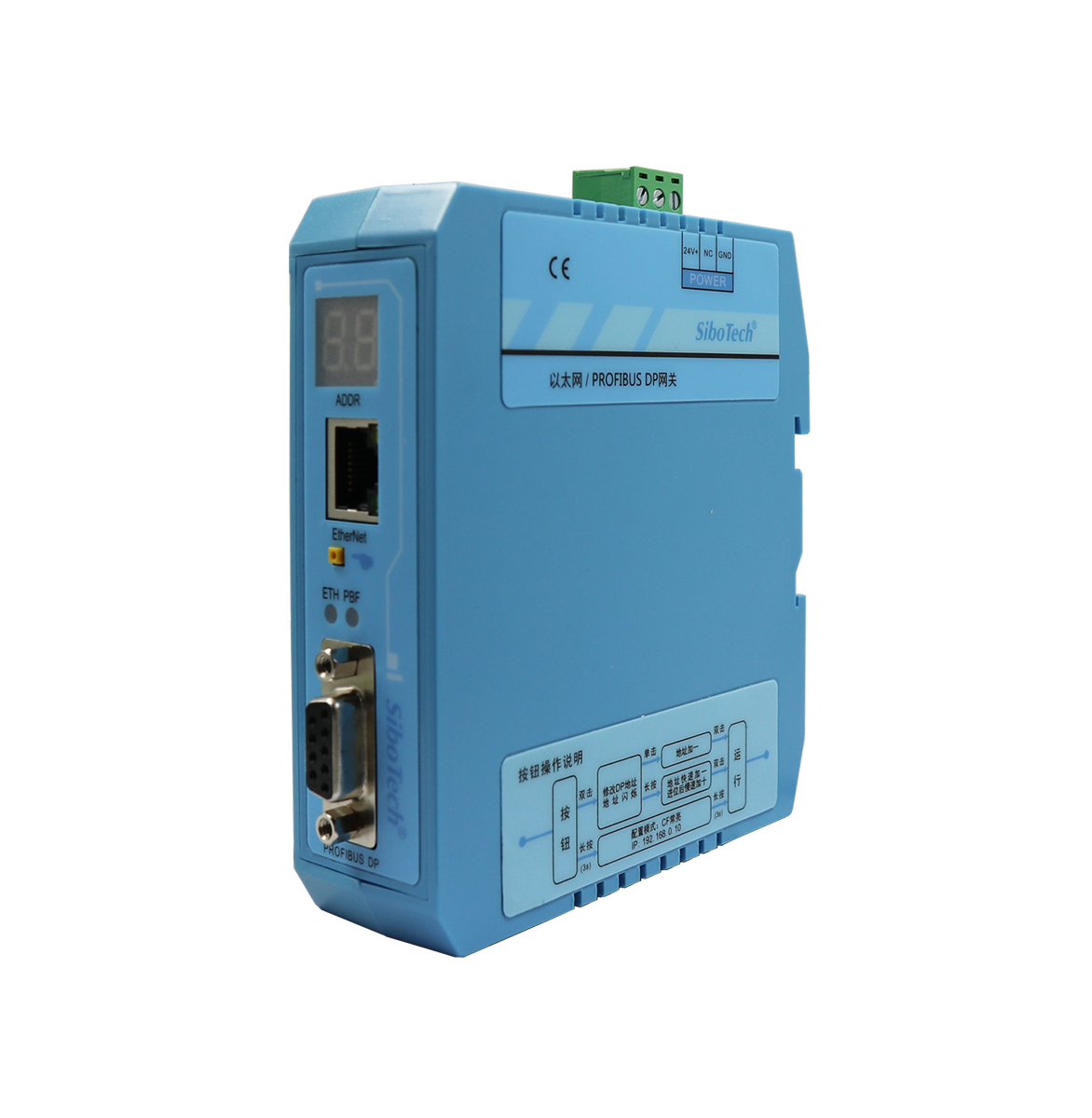

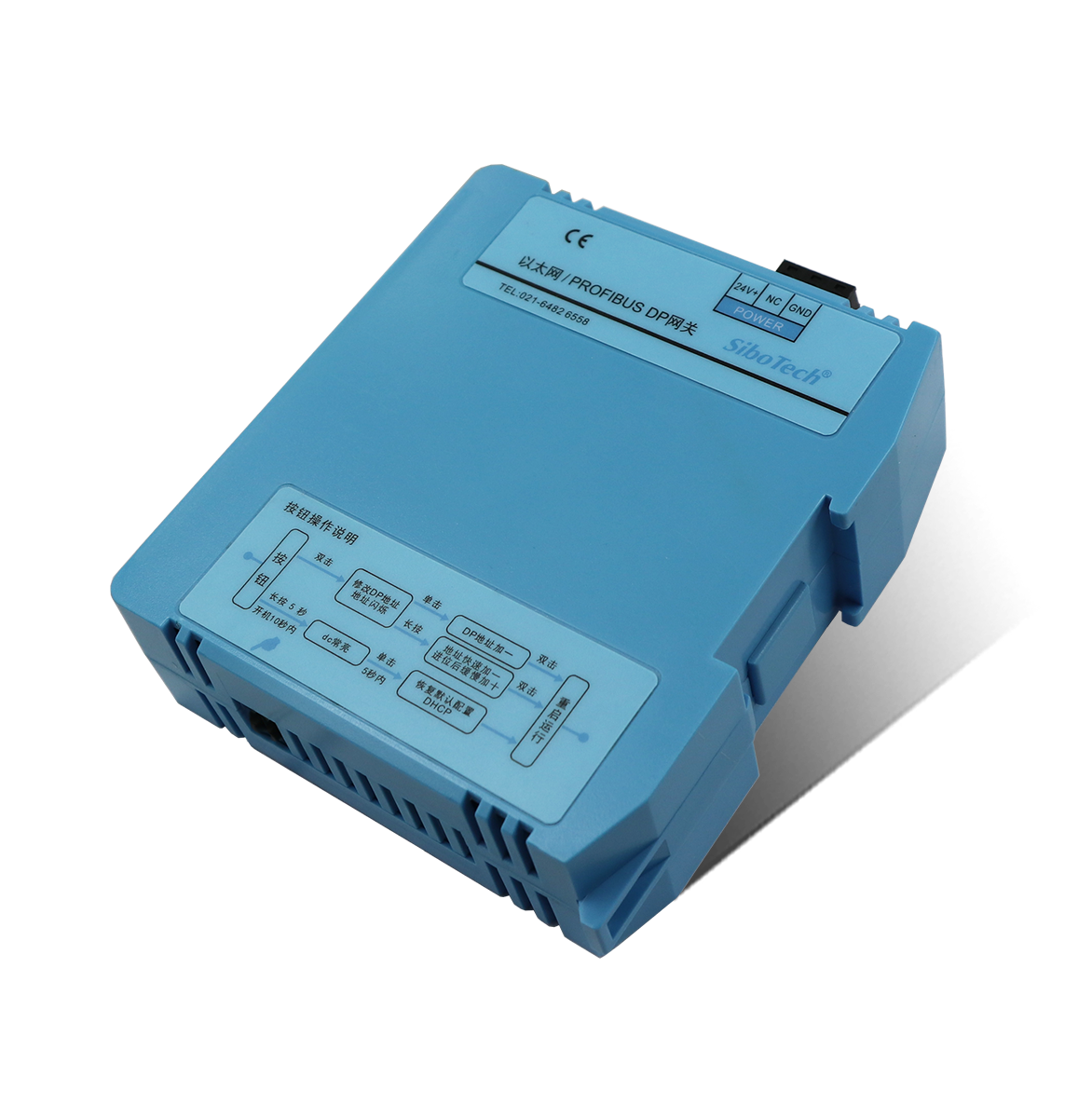

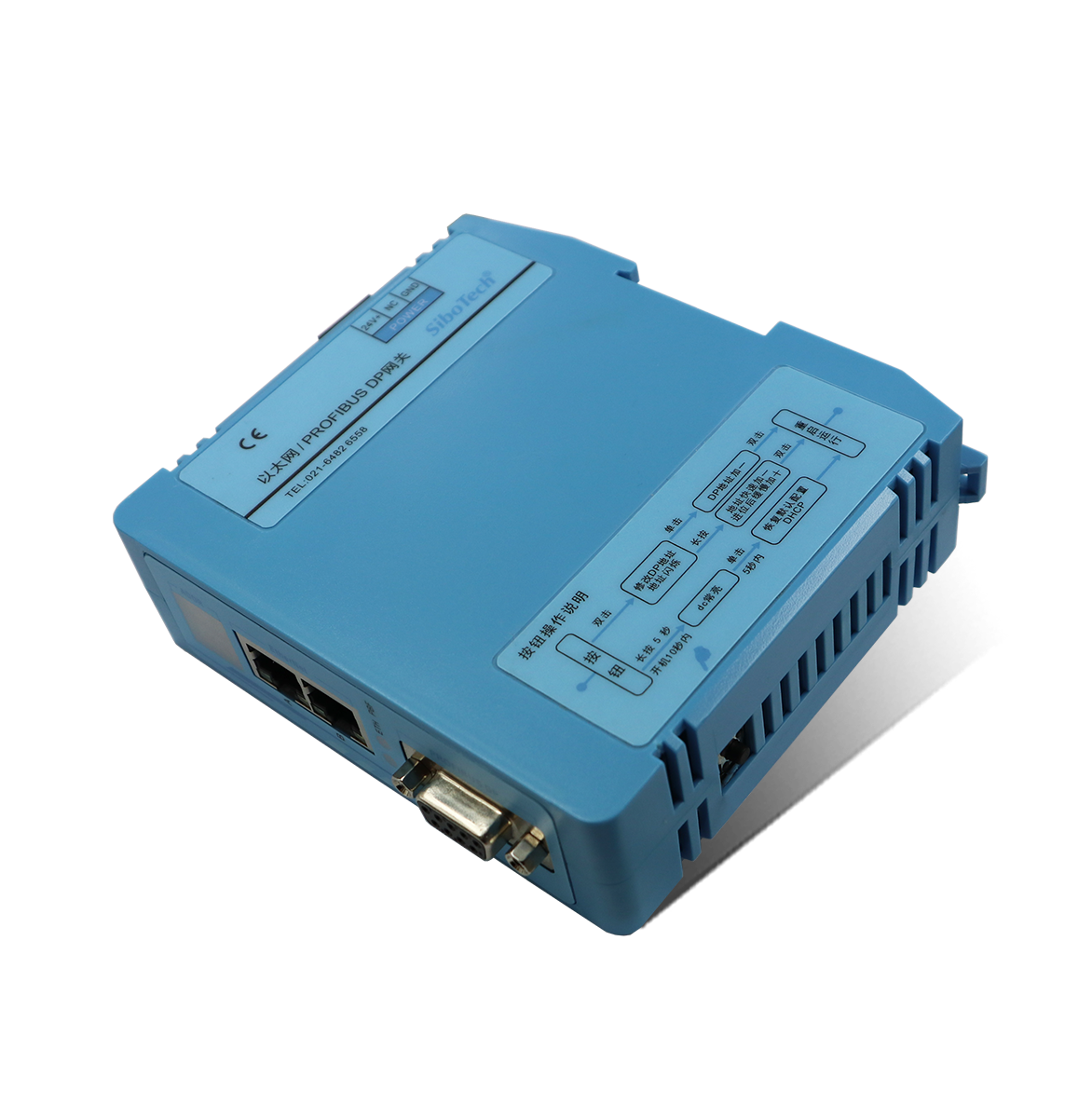

產品外觀
開發套件
以往版本
| 產品版本 | 說明書 | 軟件 | GSD | 全部下載 |
| EP-321MP V44 | ||||
| EP-321MP V2.9 |
