EtherNet/IP從站-PROFIBUS DP從站網關
型號：EPS-320IP 400 613 9938
基本說明：EPS-320IP是一款實現PROFIBUS DP從站與EtherNet/IP從站協議轉換的工業網關，能夠?qū)ROFIBUS DP主站系統（PLC、DCS等）連接到EtherNet/IP主站網絡（羅克韋爾、歐姆龍等PLC），實現安全，可靠，高效數據交換
添加到收藏夾
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、支持PROFIBUS DP協議，符合；JB/T 10308.3-2001: |
| 2、PROFIBUS DP從站，波特率自適應，最大波特率12M； |
| 3、PROFIBUS DP輸入數據最大為244字節，輸出數據最大為244字節； |
| 4、PROFIBUS DP接口1KV光電隔離； |
| 5、支持ODVA標準EtherNet/IP 通信協議； |
| 6、EtherNet/IP 可同時支持3組I/O連接通信； |
| 7、EtherNet/IP 的I/O數據讀寫支持兩種方式： ①直接建立I/O連接讀寫I/O數據； ②用MSG指令讀寫I/O數據； |
| 8、兩端網絡連接狀態可相互監視； |
| 9、提供字節交換功能，無交換、雙字節交換、四字節交換； |
| 10、供電24VDC（11V ～ 30V）；160mA（24V DC） |
| 11、工作環境溫度：-20℃～60 ℃，相對濕度5% ～ 95%（無凝露）； |
| 12、機械尺寸：34mm（寬）*116mm（高）*107.4mm（深）； |
| 13、安裝：35mm導軌； |
| 14、防護等級：IP20； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 | 說明書 | 2023.01.13 | |
| 網關配置軟件 | 軟件 | 2025.03.26 | |
| EDS文件 | EDS 文件 | 2022.03.06 | |
| GSD文件 | GSD 文件 | 2020.10.23 |
相關產品
以太網/ PROFIBUS DP網關選型指南
| 產品型號 | 以太網之上的應用協議 | PROFIBUS DP協議 |
| EP-321MP | Modbus TCP主/從 | PROFIBUS DP從站 |
| EPS-320IP | EtherNet/IP | PROFIBUS DP從站 |
產品規格
硬件環境
軟件環境
開發板

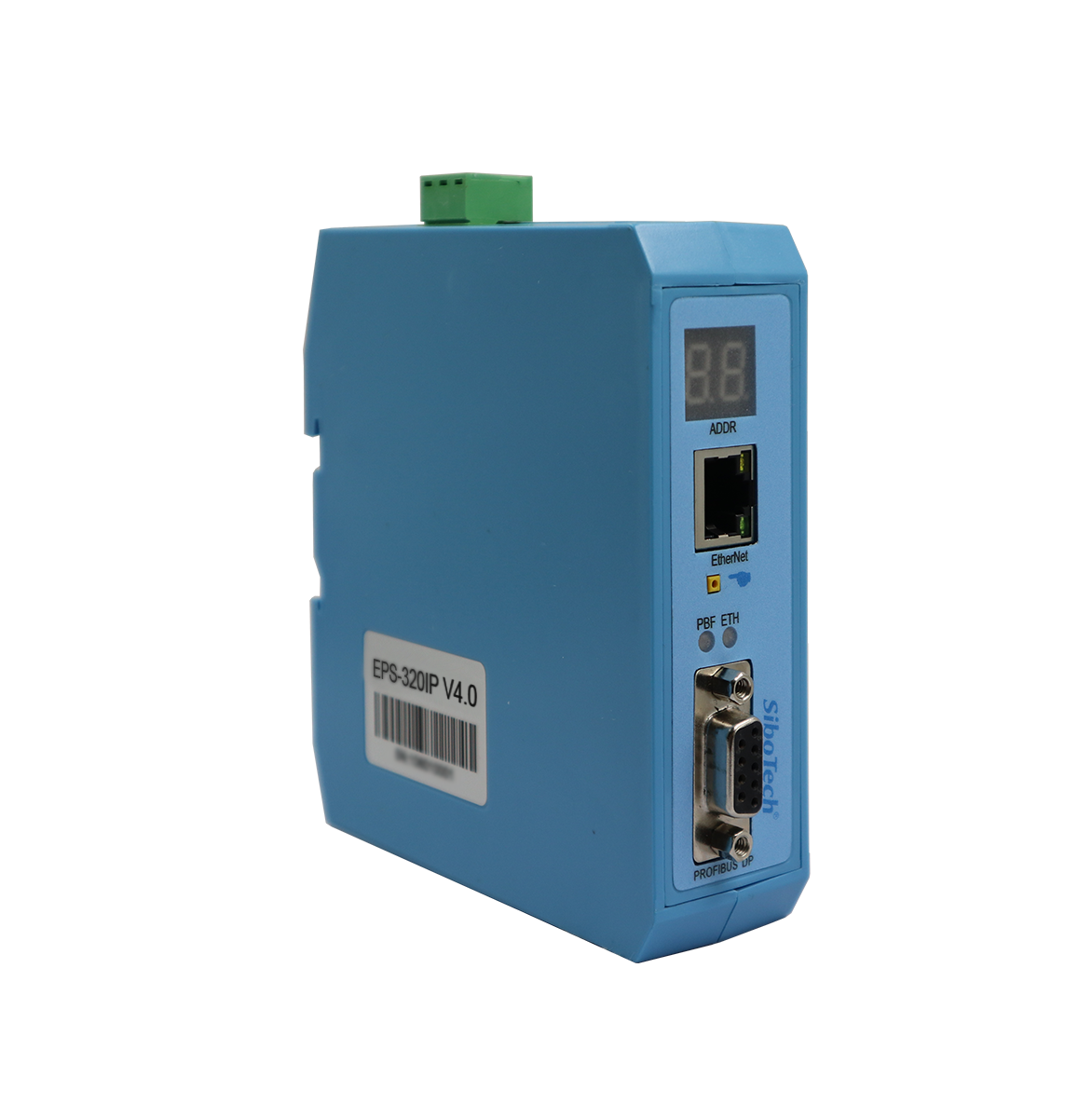

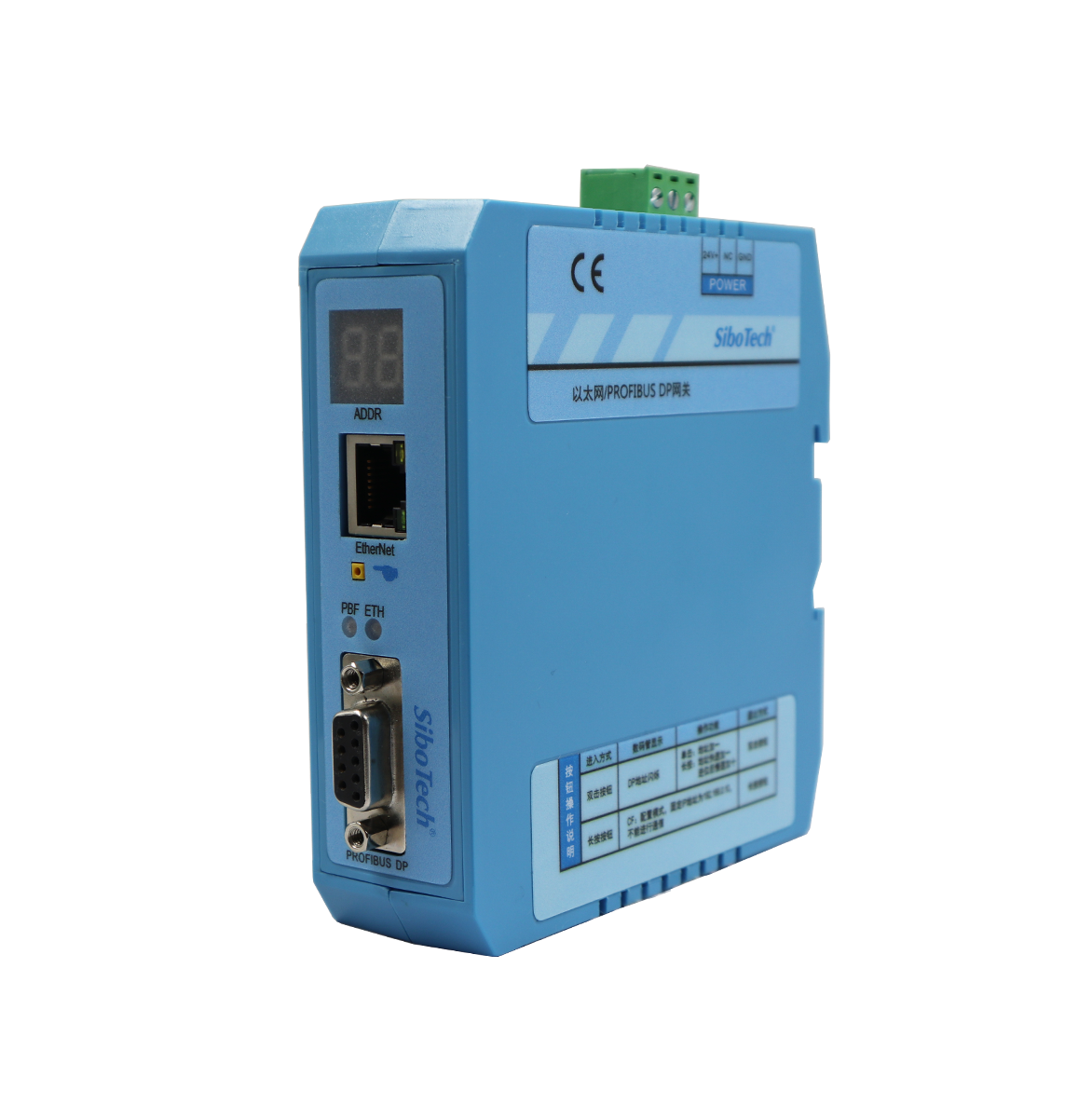

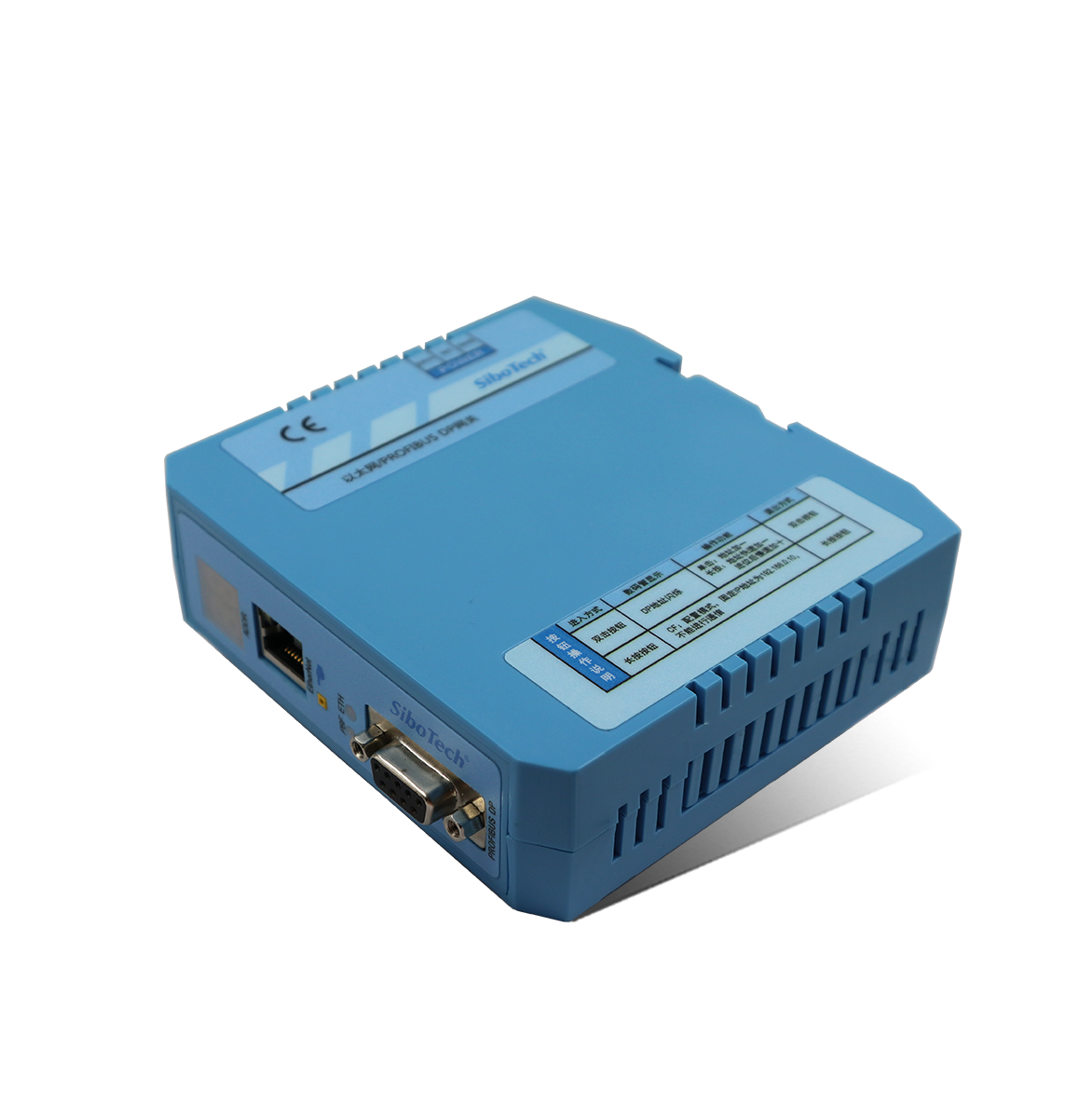

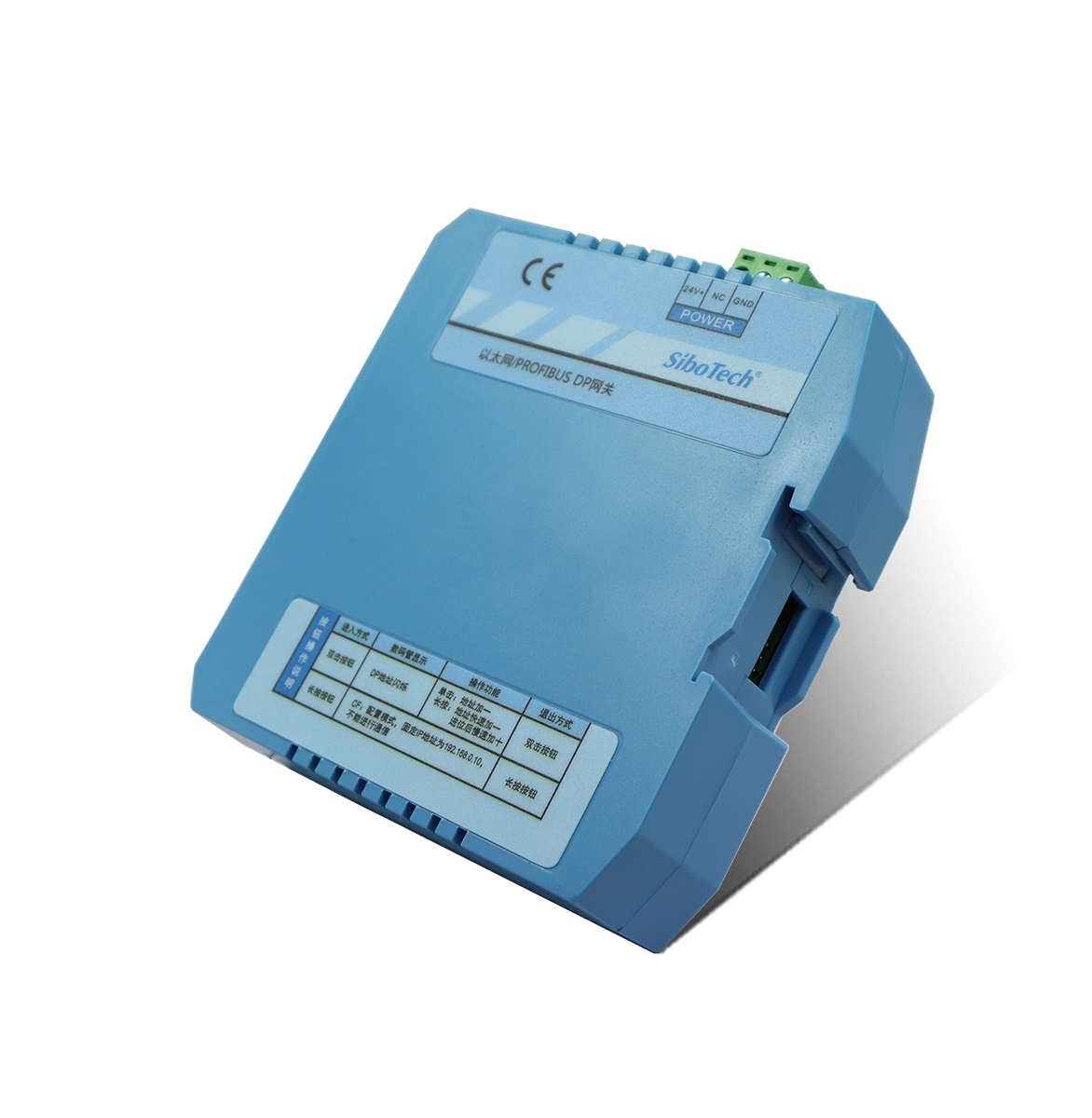

產品外觀
以往版本
| 產品版本 | 說明書 | 軟件 | EDS | GSD | 全部下載 |
| EPS-320IP V2.0 |
