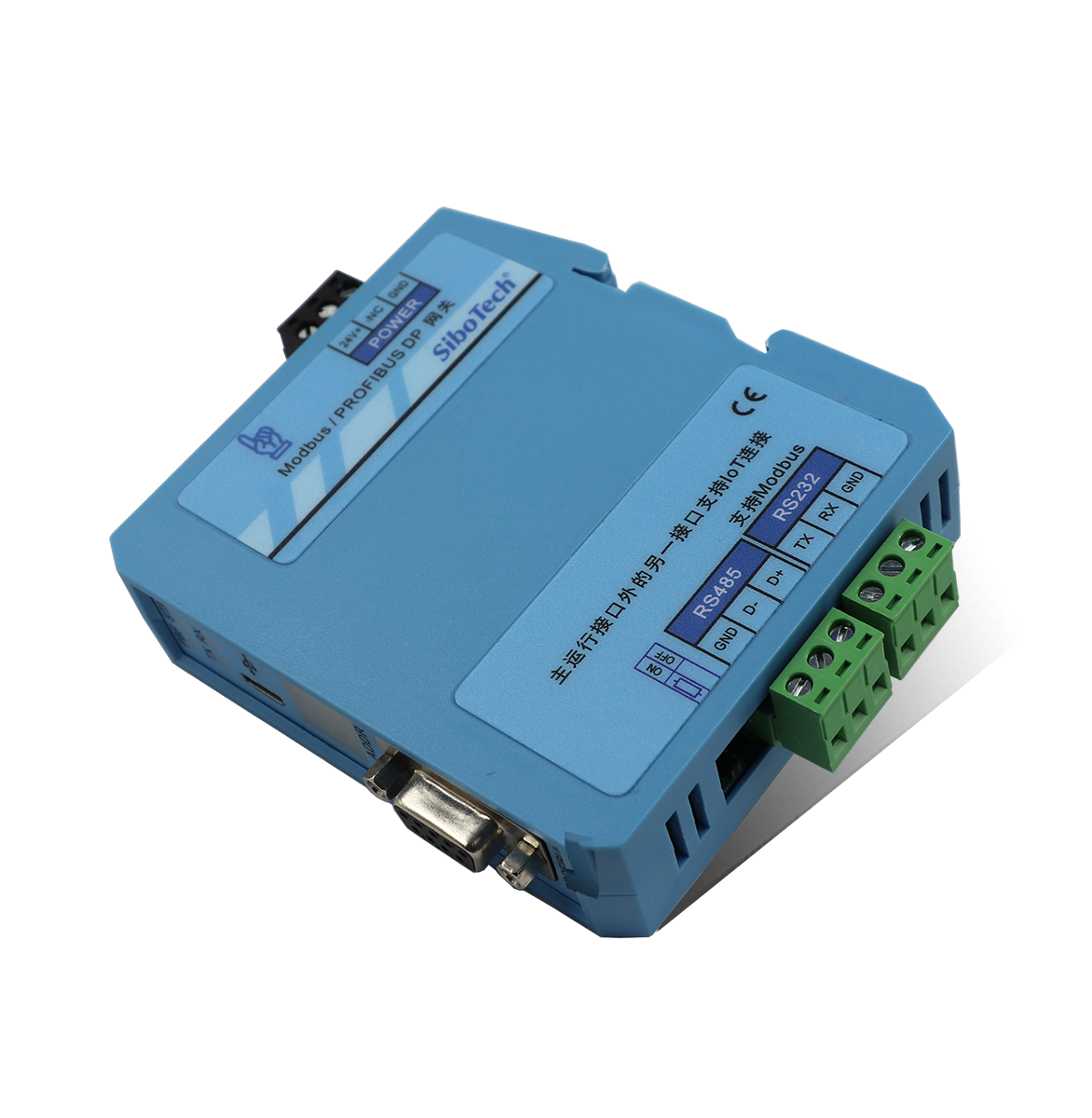

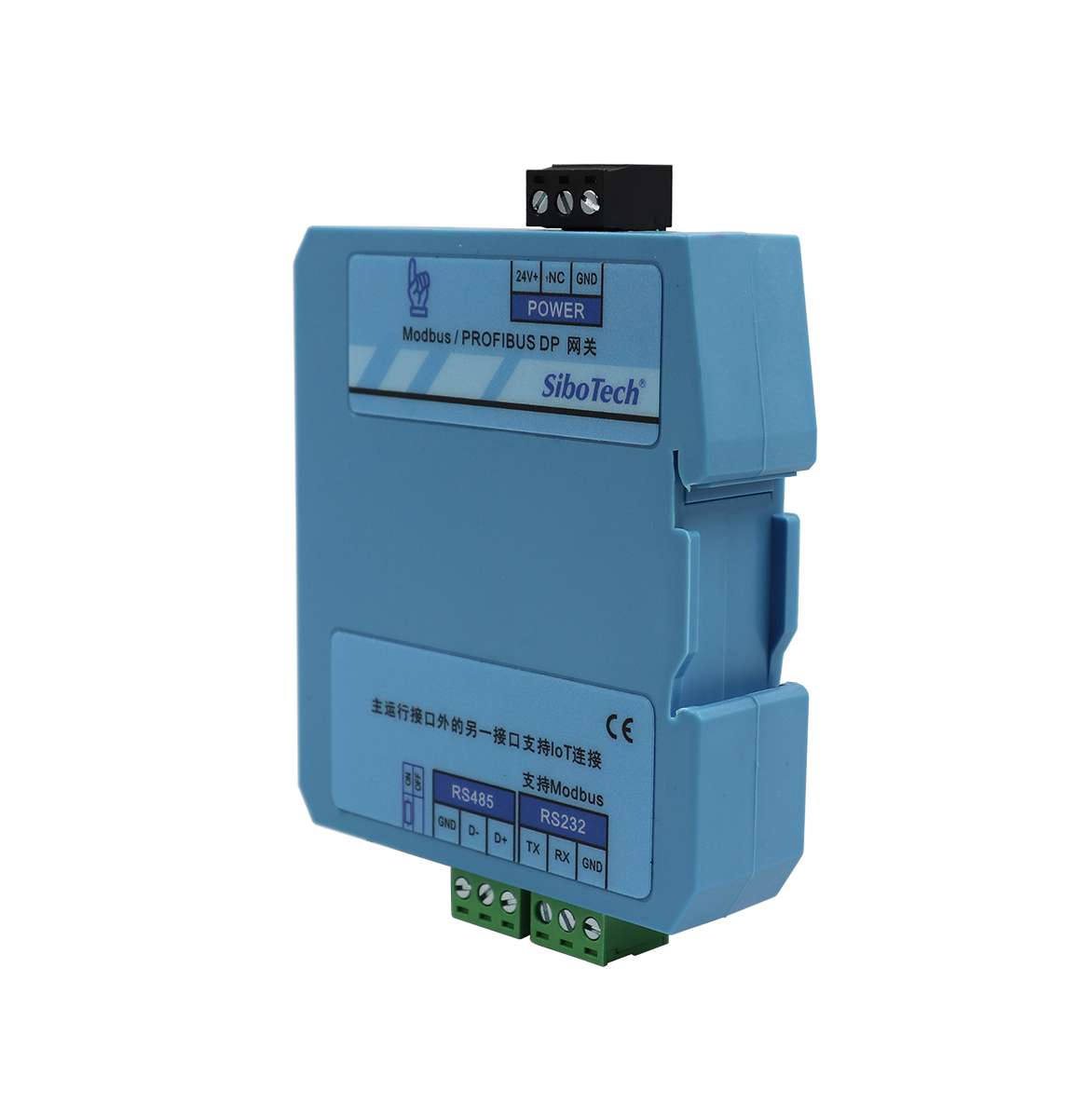

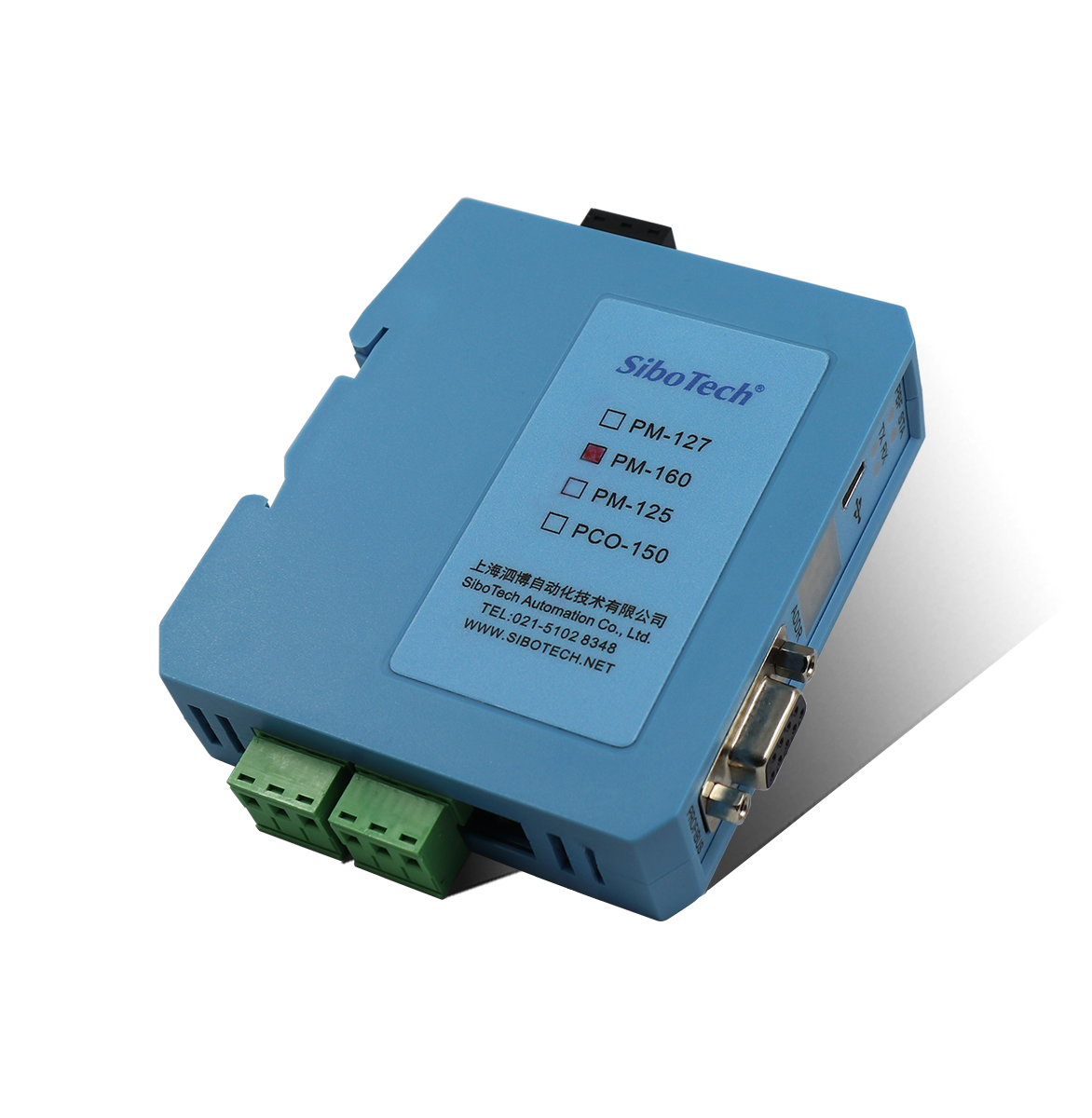

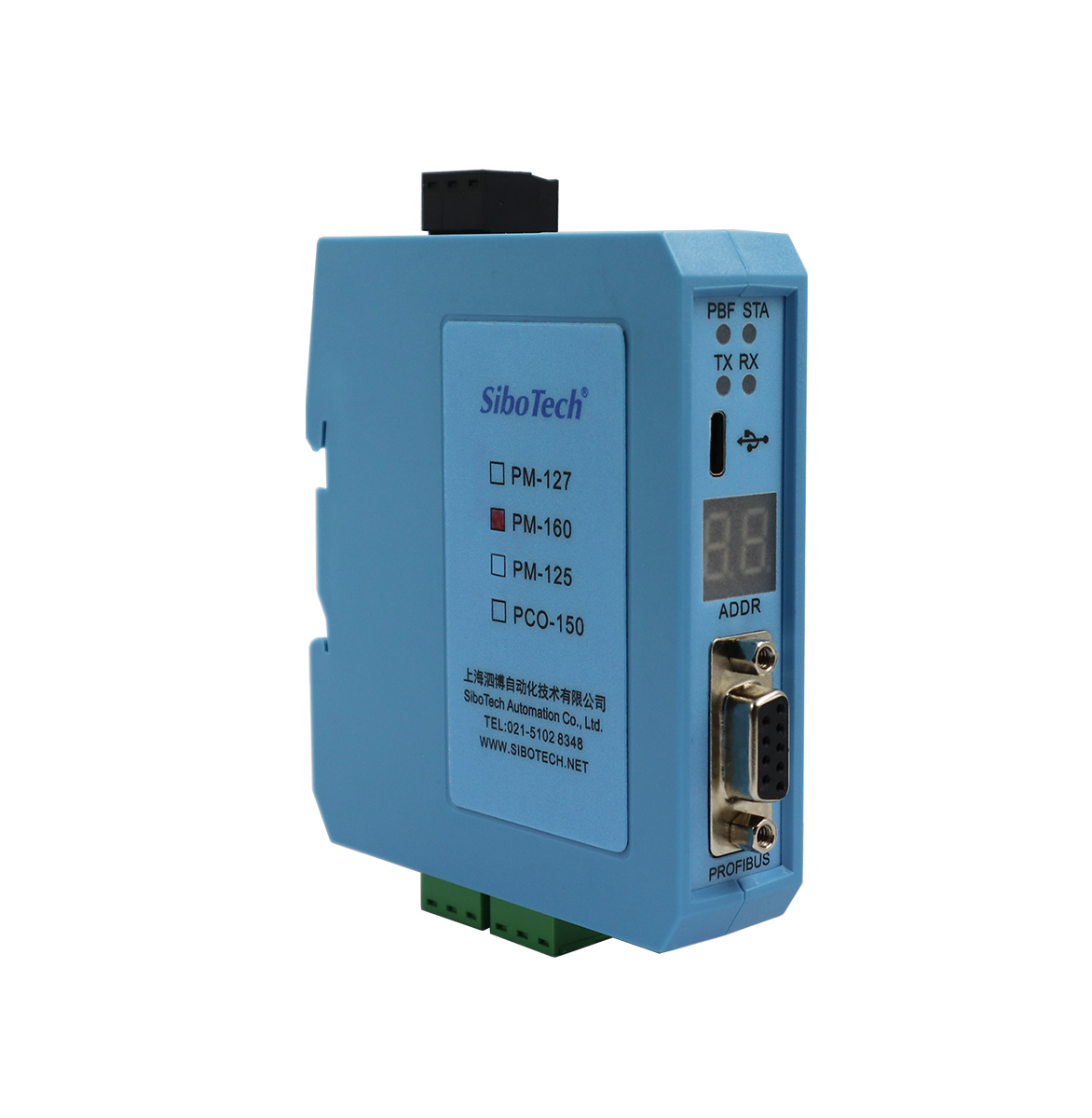

通用串口/PROFIBUS DP 通信網關
型號：PM-160 400 613 9938
基本說明：PM-160在PROFIBUS DP端為從站，串口端是2個串口（1個RS232口和1個RS485口），可以為Modbus主站/從站或連接其他自定義串口協議（視具體的協議而定）。即可連接多臺串口設備到PROFIBUS DP主站。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用廣泛：凡具有RS485/RS232接口的設備，無論是否支持Modbus協議都可以使用PM-160網關實現與現場總線PROFIBUS DP的數據傳輸； |
| 2、使用簡單：用戶不必了解PROFIBUS DP和Modbus技術細節，只需參考PM-160產品手冊及應用實例，根據現場要求配置即可在短時間內實現Modbus與PROFIBUS DP的相互通信； |
| 3、透明通信：用戶可以依照PROFIBUS DP通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS DP到Modbus之間的數據透明通信； |
| 4、設備管理：用戶可隨時隨地通過瀏覽器查看現場總線通訊相關設備的狀態； |
| 5、功能強大：支持串口及USB配置，USB配置接口為當下流行的TYPE-C接口，使用TYPE-C接口的手機線就可配置，連接TYPE-C可獨立為網關供電、也支持TYPE-C和24V同時供電；支持沒有PLC情況下的串口通訊調試和數據監控； |
| 6、完全兼容：支持PROFIBUS DP主站配置和配置軟件配置，完全兼容之前的版本； |
技術特性
| 1、串口側是Modbus主站、Modbus從站、通用模式可選，接口支持RS232/RS485，如需422串口，請點擊 以往版本鏈接 |
| 2、串口波特率：300、600、1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選； |
| 3、PROFIBUS DP從站，波特率自適應，最大波特率12M； |
| 4、PROFIBUS 輸入/輸出數量可自由設定，最大PROFIBUS輸入/輸出： （1） Max Input Bytes ≤244 Bytes； （2）Max Output Bytes ≤244 Bytes； （3）Max Data Bytes ≤488 Bytes； |
| 5、完善的通信安全性保護和數據完整性保護，安全方案靈活可設： （1）PROFIBUS DP 通信中斷時，保持當前的DP輸出數據，避免Modbus端產生誤動作； （2）某個設備 Modbus 通信中斷時，可選擇DP輸入數據保持或清零； |
| 6、PROFIBUS DP總線一側可對 Modbus 一側的通信狀態有強大的監測功能，可配置狀態監測字； |
| 7、物聯網接口，支持遠程設備監控功能，可以遠程獲取實時I/O數據、狀態數據和設備信息等； |
| 8、供電：24VDC（16V-30V），120mA（24V DC典型值）； |
| 9、隔離電源：串口 主數字電路 電源三方完全隔離，電源抗干擾能力強，安全性高； |
| 10、工作環境溫度：-40℃~70℃, 相對濕度5% ~ 95%（無凝露）； |
| 11、機械尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 12、安裝：35mm導軌； |
| 13、防護等級：IP20； |
| 14、測試標準：符合EMC測試標準； |
快速應用指南
1、Step 1：連接電源
使用直流24V電源供電，電源接線如下圖：

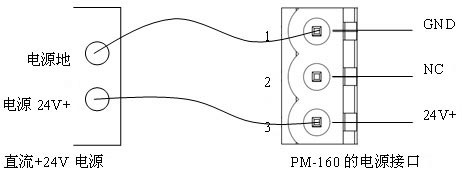

圖1 電源端連線
2、Step 2：連接PC
將網關的USB接口或RS232接口與PC連接（建議選擇USB接口作為配置接口； 如果使用DP主站組態配置方式可以忽略此項步驟）。 USB接口，請使用產品附帶的USB線連接PC； RS232接口，請按照下圖進行接線：

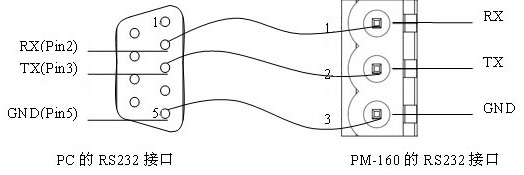

圖2 PC端連線
3、Step 3：配置PM-160
PM-160 V6.X版本支持兩種方式進行配置：一種是“配置軟件配置方式”，一種是“DP主站組態配置方式”（該配置方式是V6.X版本新增加功能）。且同時支持USB接口和RS232接口兩種接口進行配置。PM-160的數碼管會以DP從站站地址和“-U”或者“-P”交替顯示，當顯示“-U” 時表示網關在“配置軟件配置方式”下； 當顯示“-P”時表示網關在“DP主站組態配置方式”下。

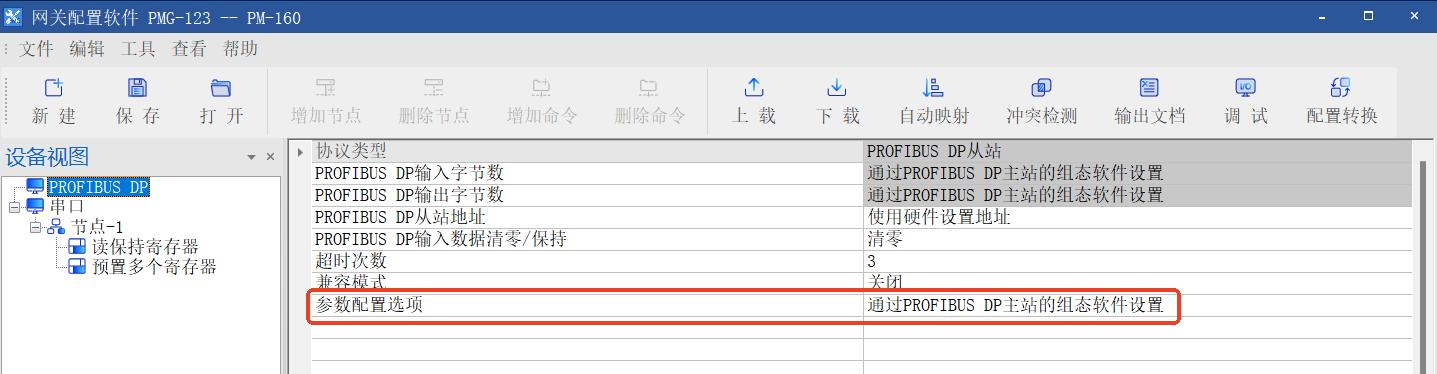

（1）使用“配置軟件配置方式”時，用戶可以選擇使用USB接口或者RS232接口進行配置。如果使用USB接口進行配置，PM-160在運行模式和配置模式下均可以上下載操作，USB自動識別并轉換到配置模式。如果使用RS232口進行配置，則需要先將PM-160進入配置模式才能成功上下載配置操作。如何進入配置模式？給PM-160上電，長按按鈕5秒，數碼管顯示CF閃爍，再次單擊按鈕，進入配置狀態，數碼管顯示CF長亮。配置軟件名稱為PMG-123。將產品CD光盤放入計算機的光驅中，打開光盤，安裝配置軟件PMG-123。按照提示即可輕松完成安裝。雙擊桌面PMG-123快捷方式即可對PM-160進行配置。
（2）使用“DP主站組態配置方式”時，要先確定PM-160 的數碼管是否顯示“-P”，如果顯示“-P”則表示網關已經在“DP主站組態配置方式”狀態，直接在DP主站組態軟件中配置即可，不需對網關進行上下載配置操作；如果顯示“-U”，則需要將網關使用PMG-123下載一個“通過PROFIBUS主站的組態軟件設置”的配置，使網關進入“DP主站組態配置方式”狀態，然后再使用DP組態軟件做配置。
4、Step 4：連接串口設備
配置完成后，連接通信接口，RS232接口的接線方式同“連接PC”，RS485接口的接線如下圖：

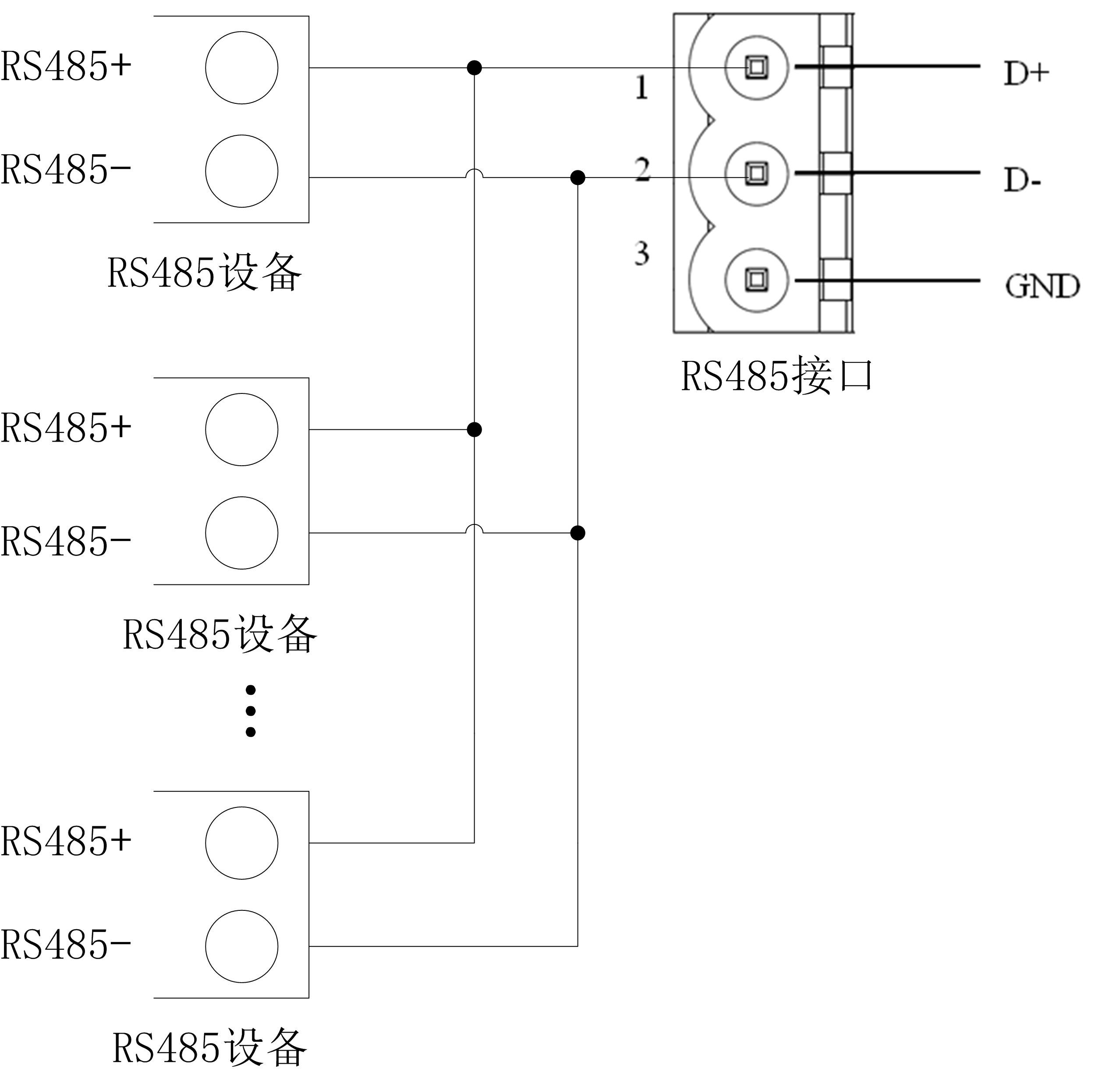

圖3 串口RS485接線圖
RS485在點到多點通信時，為了防止信號的反射和干擾，需在線路的最遠兩端各接一個終端電阻，參數為120Ω 1/2W。
注：PM-160的RS485接口有終端電阻撥碼開關。
5、Step 5：連接PROFIBUS DP
建議使用標準的PROFIBUS DP連接器進行接線。PM-160的PROFIBUS DP接口引腳定義見本產品手冊3.4.2章節。
正常運行模式，PM-160面板上的數碼管會顯示PROFIBUS DP地址，該地址可以通過面板上的按鈕來改變，也可以通過PMG-123配置軟件來設置。
將GSD文件導入到您的PROFIBUS DP主站組態軟件（如TIA Portal）中，并進行設置（具體步驟見產品手冊附錄A）。
PBF狀態紅燈熄滅并且STA狀態綠燈閃爍表示PROFIBUS DP連接成功！
6、Step 6：調試
PM-160支持三種工作模式：Modbus主站、Modbus從站、通用模式。在這三種工作模式下，PM-160都具有調試功能，方便用戶調試Modbus/串口網絡數據通信?？焖龠B續按三次按鈕，可使PM-160進入調試模式，數碼管顯示“db”長亮。
注意：在“配置軟件配置方式”下，可以不連接DP主站進行調試；在“DP主站組態配置方式”下，只有當DP建立連接后調試功能可用，當DP未建立連接時調試功能不可用。
典型應用
西門子S7系列PLC與現場設備（儀表）通訊解決方案

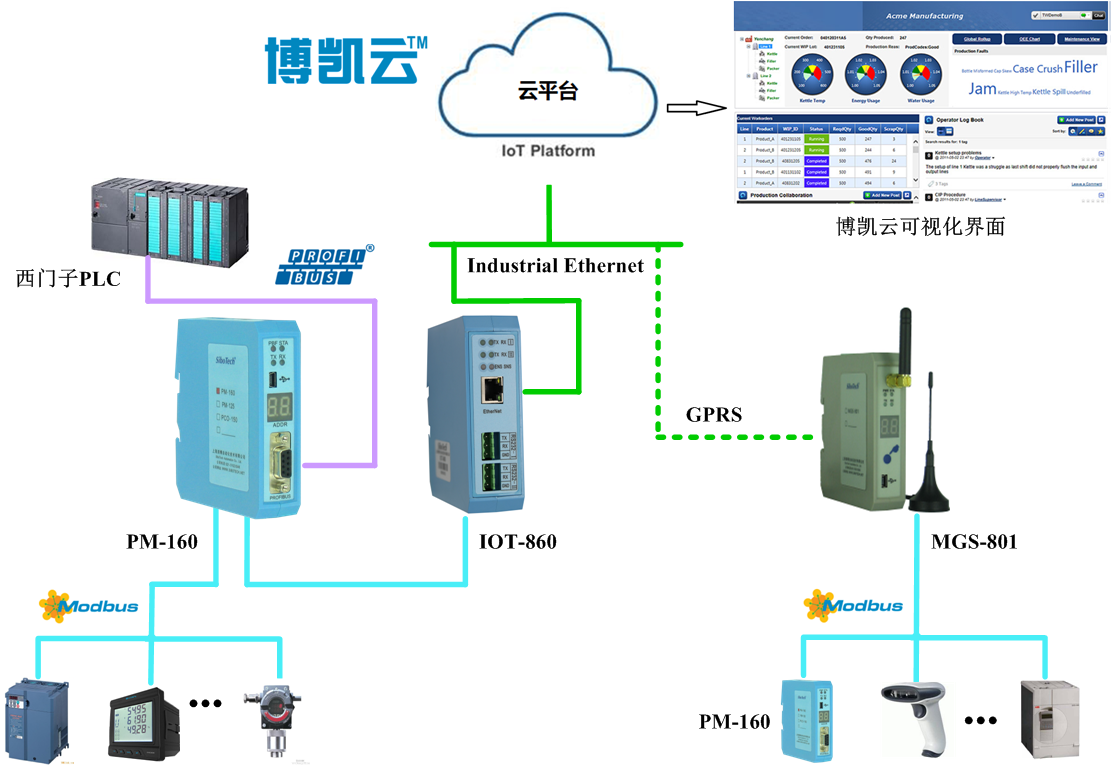

針對西門子S7系列的PLC，SiboTech智能、多功能、緊湊型通用串口/PROFIBUS-DP網關（PM-160）為建立西門子PLC與現場RS232/485設備的連接提供了理想解決方案：
PM-160能夠解決西門子PLC對現場各種RS232/485/422設備的實時監控，如：具有Modbus協議（或者用戶自定義非標協議）接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；PM-160也能夠解決現場DCS系統（Modbus主站設備）和PLC之間的實時傳輸。
