Modbus / CANopen網關
型號：MCO-241 ( 立式 ) 400 613 9938
基本說明：實現CANopen協議和Modubs協議之間的互相轉換。該網關有兩種工作模式，分別為：CANopen作主站/Modbus作從站； CANopen作從站/Modbus作主站。 網關分別在CANopen側/Modbus側，既可以作主站也可以作從站。當網關在Modbus側作主站時，可以將多個具有Modbus從站接口的設備連接到CANopen網絡。但網關在CANopen側作主站時，只能實現單個CANopen從站與Modbus主站之間的數據通信。
新項目推薦使用MCO-242
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、配置方便，通過PC的USB口就可以配置； |
| 2、兩種工作模式，分別為：CANopen作主站/Modbus作從站， CANopen作從站/Modbus作主站； |
| 3、數據交換緩存區大小為1K字節； |
| 4、串口支持RS232，RS485，RS422； |
| 5、CAN口和串口采用能承受1KV的光電隔離； |
| 6、內置120歐姆終端電阻和終端電阻切換開關； |
技術特性
| 1、CANopen支持CANopen DS301V4.02；支持NMT、PDO、SDO、既支持Heartbeat也支持Guard Life； |
| 2、最多支持8個字節的TPDO和RPDO、快速Download SDO和快速Upload SDO； |
| 3、CANopen命令最多可配置128條； |
| 4、支持CAN波特率：5K ～ 1Mbps； |
| 5、支持串口波特率：1200 ～ 115200bps； |
| 6、網關工作在CANopen主站/Modbus從站模式時：僅僅支持連接1個CANopen從站節點；Modbus從站支持功能碼： 03H、04H、06H、10H號功能；支持的通訊格式：RTU、ASCII格式； |
| 7、網關工作在CANopen從站/Modbus主站模式時：CANopen最多支持64個TPDO、64個RPDO、支持SDO對輸入輸出數據交換緩沖區的訪問；Modbus主站支持功能碼：01H、02H、03H、04H、05H、06H、0FH、10H號功能；支持的通訊格式：RTU、ASCII格式；支持多個Modbus從站節點； |
| 8、提供免費的配置軟件； |
快速應用指南
典型應用
測試指南
相關產品
| 產品型號 | CAN口協議 | 串口協議(RS485/RS232) | 連接站點數 |
| MCO-241 | CANopen從站 | Modbus主站 | 多個Modbus從站 |
| CANopen主站 | Modbus從站 | 1個CANopen從站 | |
| MCO-242 | CANopen從站 | Modbus主站 | 多個Modbus從站 |
| CANopen主站 | Modbus從站 | 多個CANopen從站 | |
| MCC-425 | CANopen從站 | Modbus主站 | 1個Modbus從站 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

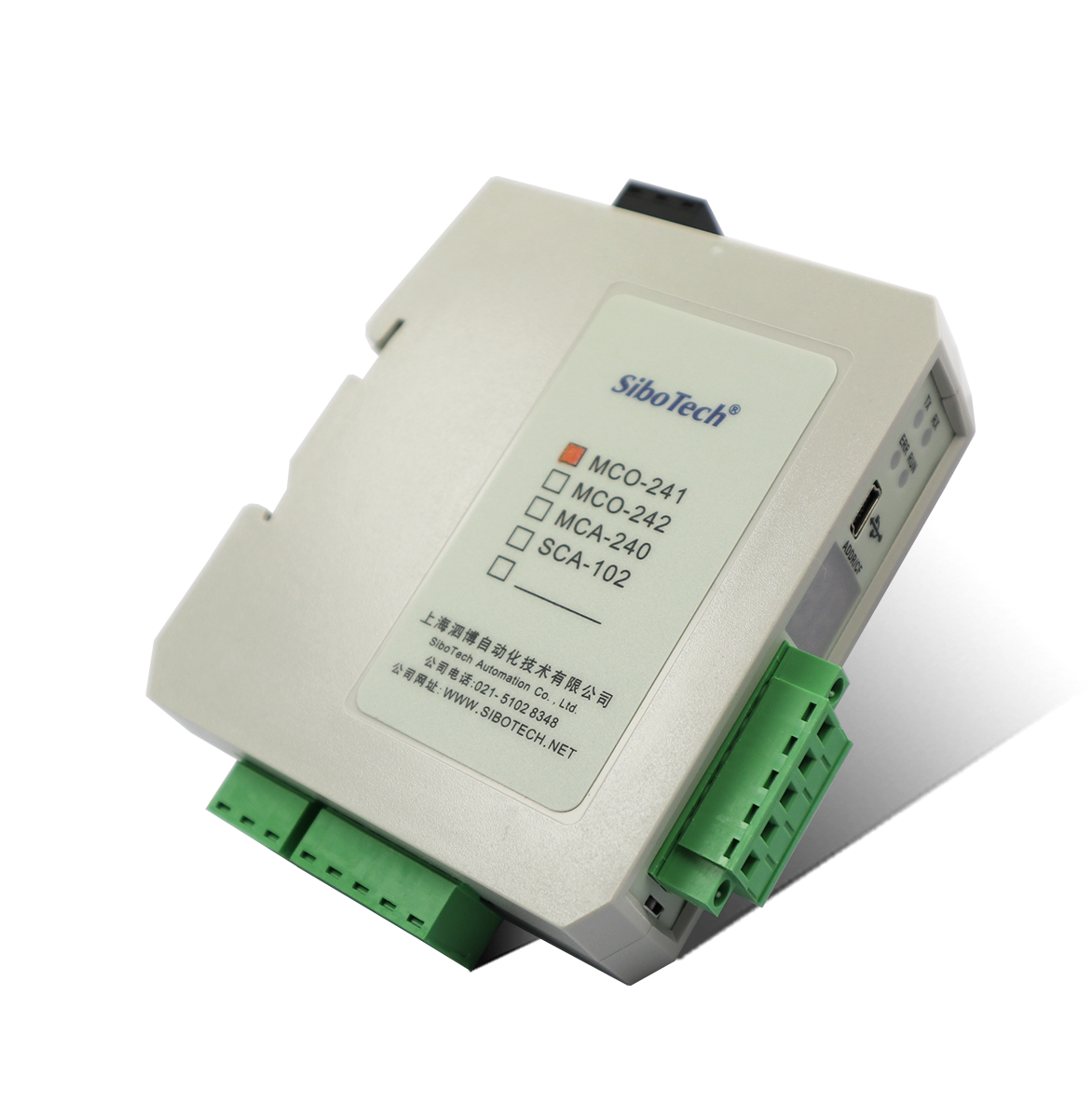

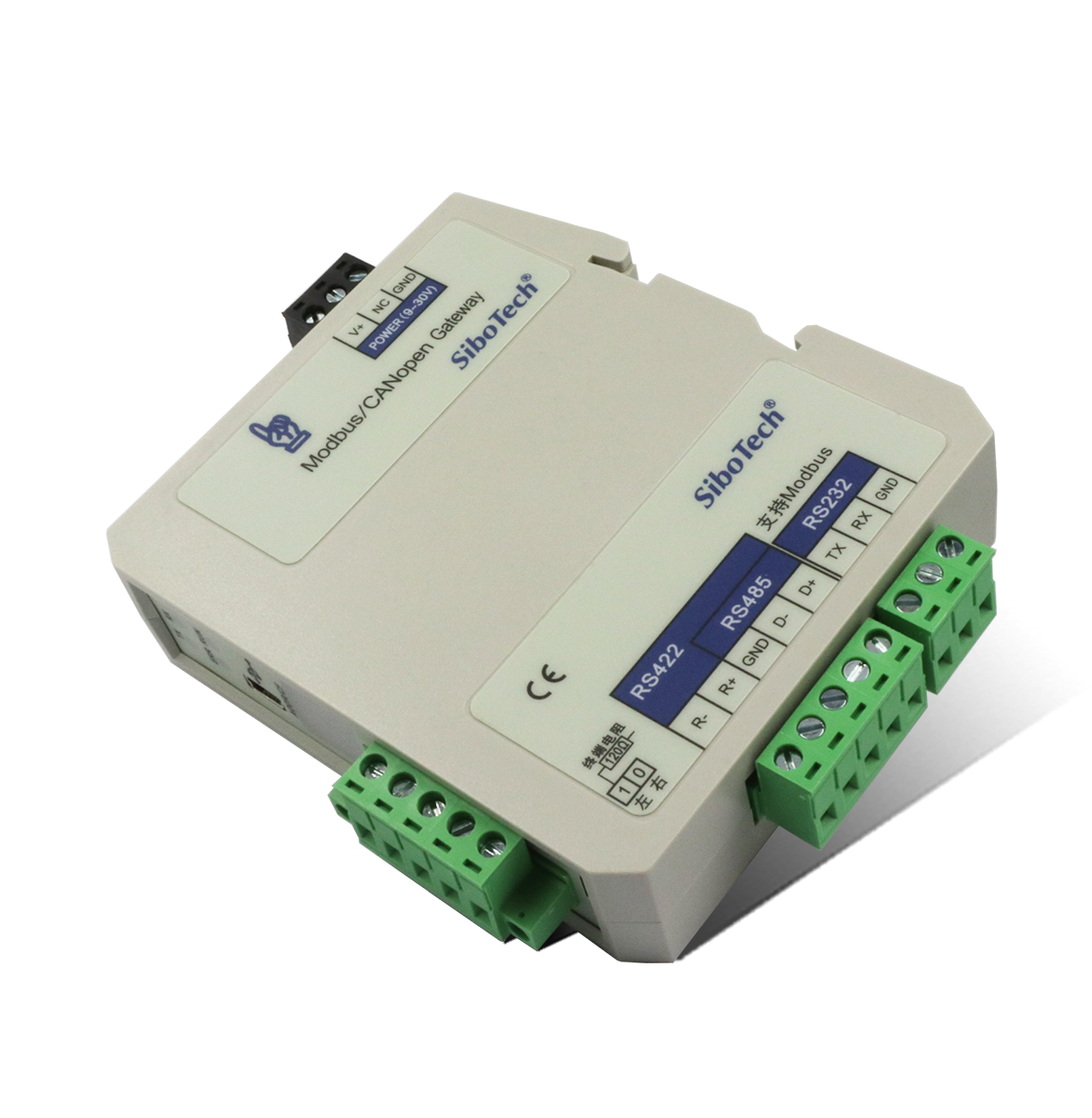

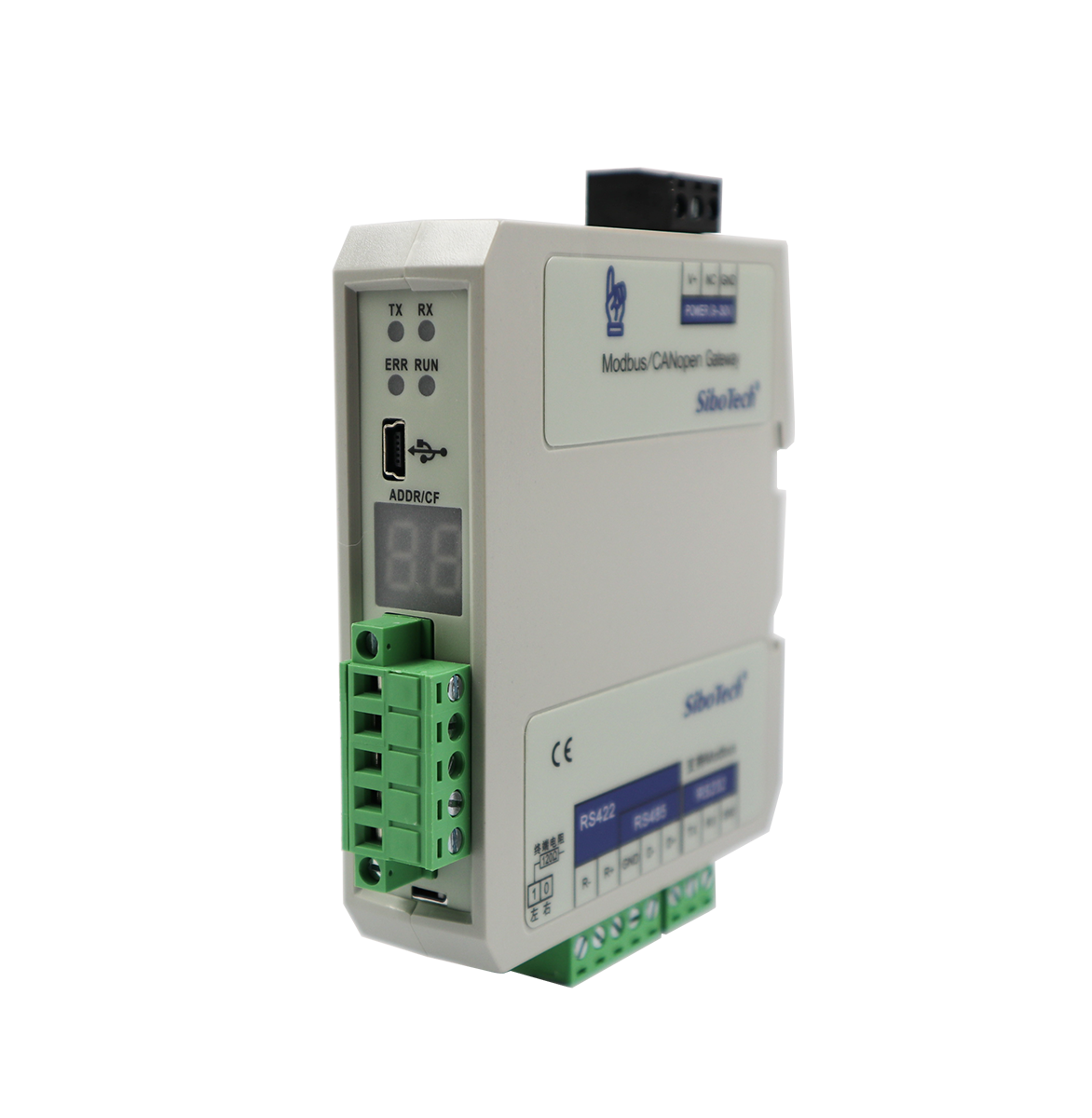

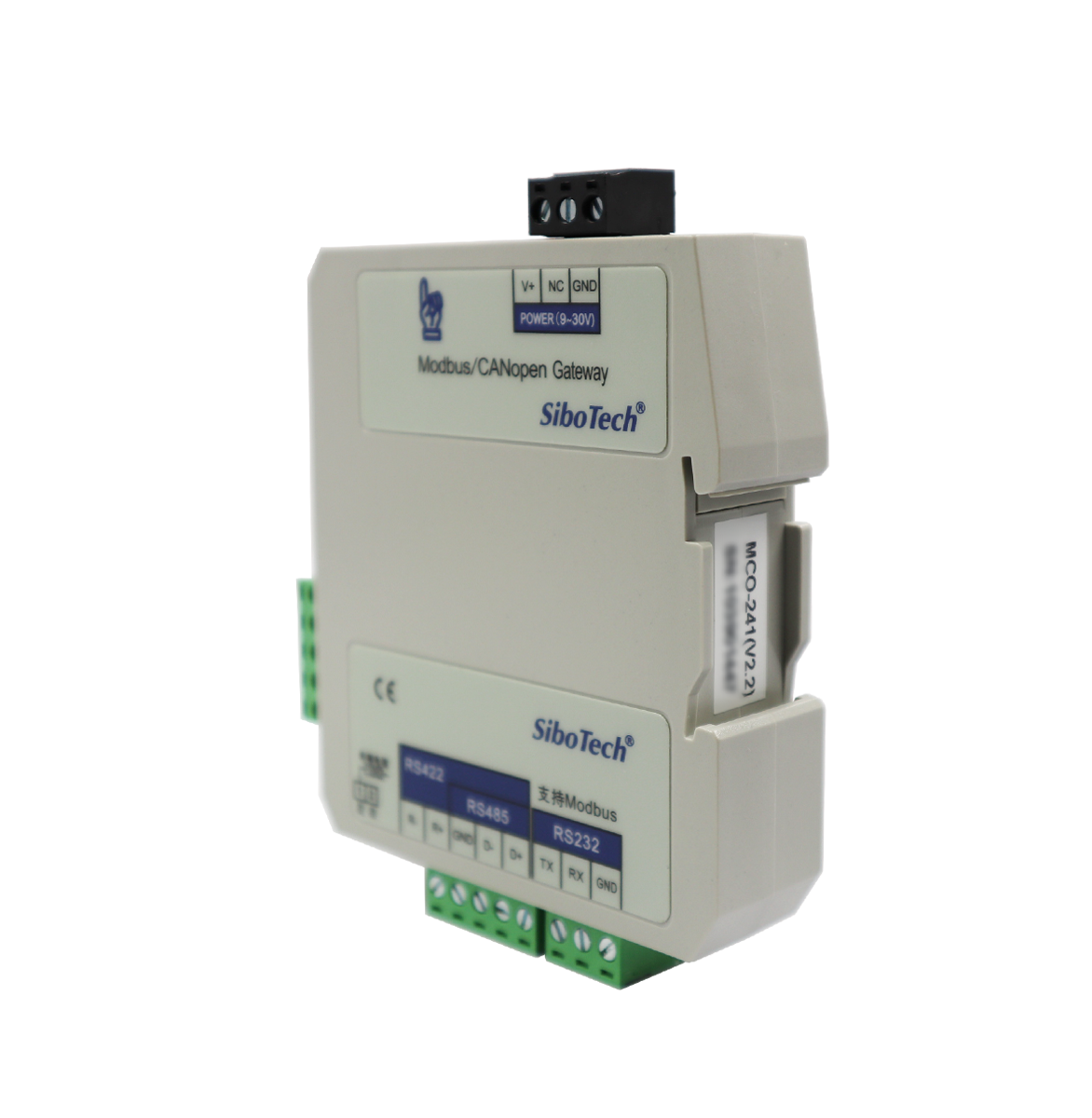

產品外觀
開發套件
相關案例
以往版本
| 產品版本 | 說明書 | 軟件 | 全部下載 |
| MCO-241 ( 臥式 ) V1.3 |
