Modbus / DeviceNet適配器
型號：MD-21U 400 613 9938
基本說明：支持一個Modbus（RS485/RS232）接口的設備連接到DeviceNet總線。
- 技術特性
- 產品規格
- 快速應用指南
- 典型應用
- 測試指南
- 硬件環境
- 軟件環境
- 開發板
- 相關案例
- 下載資料
- 產品外觀
- 相關產品
- 以往版本
技術特性
| 1、DeviceNet端為從站，Group 2 Only Slave； |
| 2、DeviceNet端波特率支持125kbit/s, 250kbit/s, 500kbit/s，符合ODVA測試標準； |
| 3、作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼； |
| 4、串口波特率范圍：1200bps~115.2Kbps可選；8位數據位；校驗位(偶、奇、無、標記、空格)可選；停止位（1、2）可選； |
| 5、DeviceNet 輸入/輸出數量可自由設定，最大DeviceNet輸入/輸出； ① Max Input Bytes ≤96 Bytes ； ② Max Output Bytes ≤64 Bytes ； |
| 6、符合EMC測試標準； |
| 7、隔離電源：直流24V（9V~30V），60mA（24V DC），網關由DeviceNet端供電； |
| 8、工作環境溫度：-20℃～60 ℃，相對濕度5%～95%（無凝露）； |
| 9、機械尺寸：25mm（寬）×100mm（高）×90mm（深）； |
| 10、安裝：35mm導軌安裝； |
快速應用指南
典型應用
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊（適用于V5.2到V5.4） | 說明書 | 2025.04.03 | |
| 網關配置軟件 | 軟件 | 2024.03.26 | |
| EDS文件 | EDS 文件 | 2023.01.18 |
相關產品
DeviceNet系列其他產品選擇
| 串口類型 | Modbus單點 | Modbus多點 | 透明傳送 |
| RS232 | MD-21U | MD-210 (支持Modbus調試功能) |
SD-10 |
| RS232/RS485 | --- | ||
| RS485 | MD-21T |
產品規格
硬件環境
軟件環境
開發板

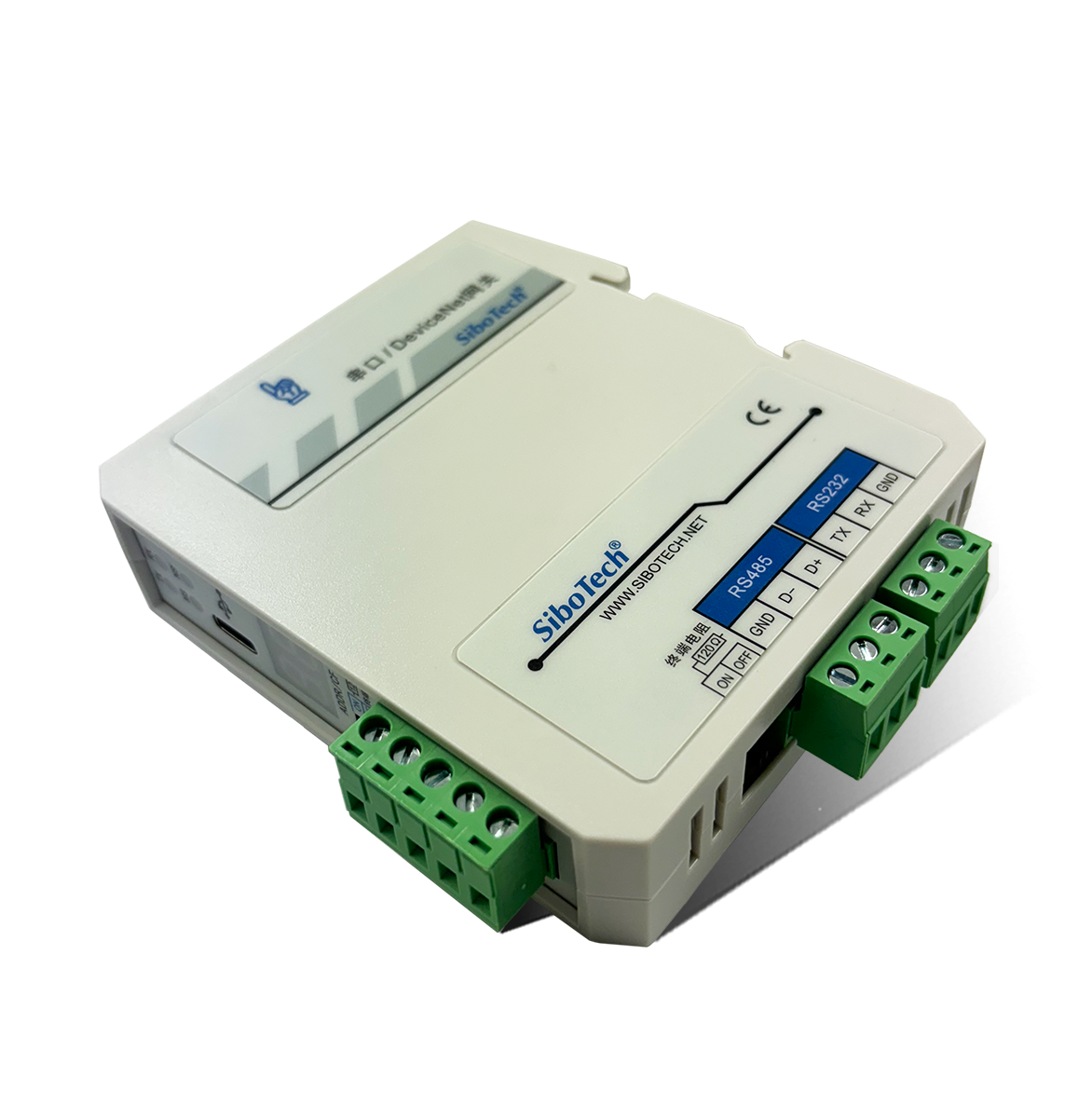

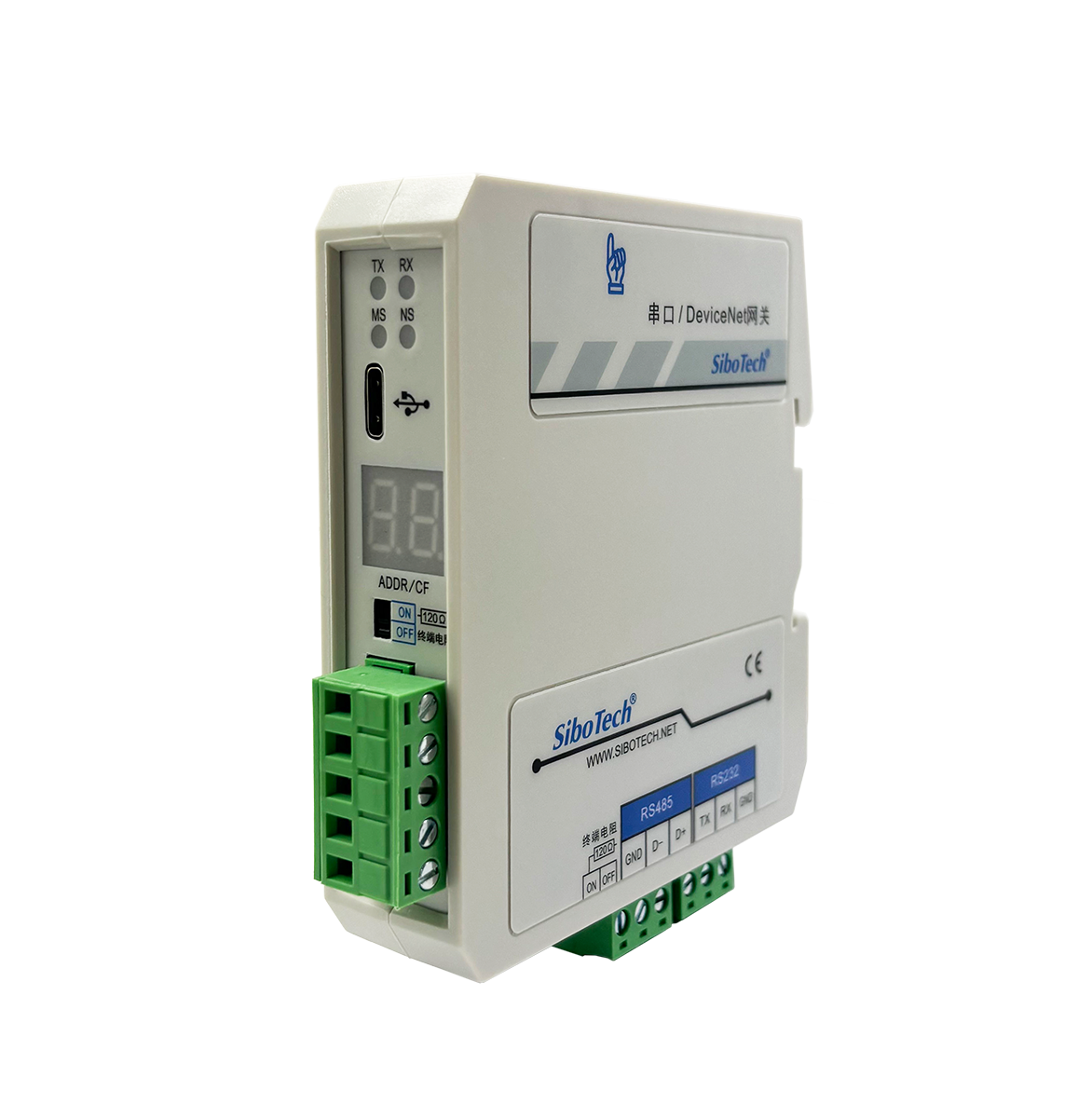

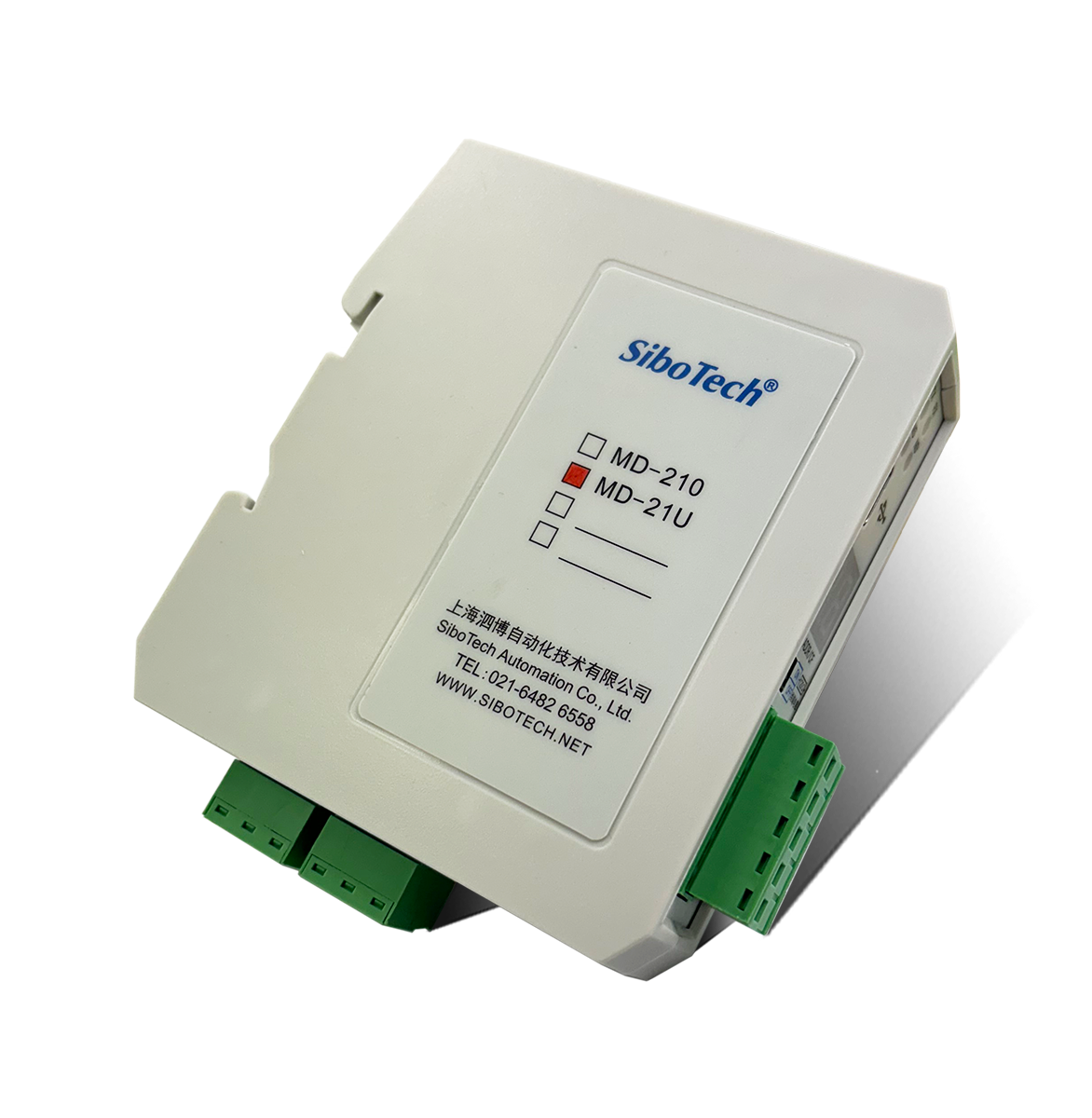

產品外觀
| 1、Modbus轉DeviceNet適配器應用案例 |
| 2、基于DeviceNet總線的智能配電應用 |
| 3、Modbus轉DeviceNet網關在涂料產線的應用 |
以往版本
| 產品版本 | 說明書 | 軟件 | EDS | 全部下載 |
| MD-21U V4.3 | ||||
| MD-21U V2.2 |
