智能串口協議轉換模塊（四串口）

型號：SS-430 400 613 9938

基本說明：主要用于Modbus/非Modbus設備間的數據交換，支持Modbus主站、從站、通用模式和自定義協議，兼容RTU和ASCII兩種模式，有多種靈活的配置使用方式。網關有4個串口，2個串口為RS232，2個串口為RS485。

添加到收藏夾
技術特性
1、 突破Modbus主站只能有一個的限制，可以使兩個Modbus主站同時訪問一段Modbus總線（SS-430兩個端口配置為從站，各連接一個主站；其它從站設備連接于第三個端口）；
2、整合多個Modbus協議的設備，使多達近百個Modbus設備如同一個設備那樣被訪問；
3、無需PLC、PC等主站設備，即可使Modbus從站設備互相交換數據；
4、無需開發Modbus協議，即可使用自定義協議輕松連接Modbus設備；
5、免費配置軟件SS-123；
6、可連接Modbus非標協議到Modbus主站設備上，從而實現Modbus與Modbus非標設備的數據通訊；
7、SS-430數據輸入\輸出數量：
① Max Input Bytes ≤1K Bytes；
② Max Output Bytes ≤1K Bytes；
③ Max Input Bytes + Max Output Bytes ≤2K Bytes；
8、供電：24VDC（11V ～ 30V），＜140mA（DC24V）；
9、工作環境溫度：-20℃ ～ 60℃, 濕度5% ～ 95%；
10、機械尺寸：100mm（寬）×70mm（高）×25mm（深）；
11、內置靜電防護：15KVESD，通信端口隔離：3KV；
快速應用指南
典型應用

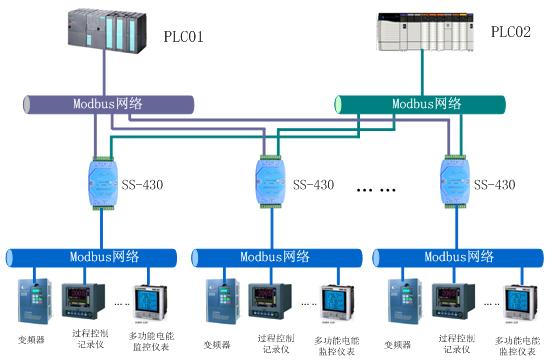

1、可以使兩個Modbus主站同時訪問一段Modbus總線

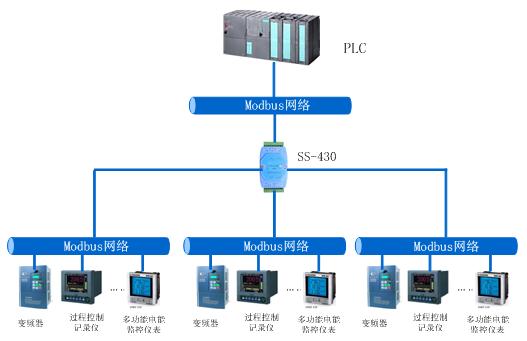

2、整合多個Modbus協議的設備，使多達近百個Modbus設備如同一個設備那樣被訪問

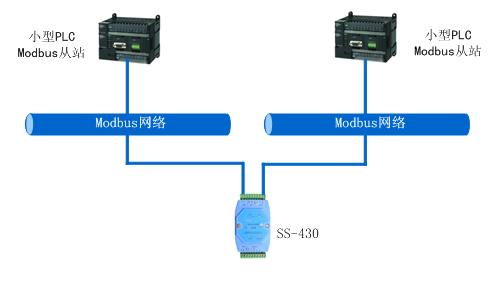

3、無需PLC、PC等主站設備，即可使Modbus從站設備互相交換數據

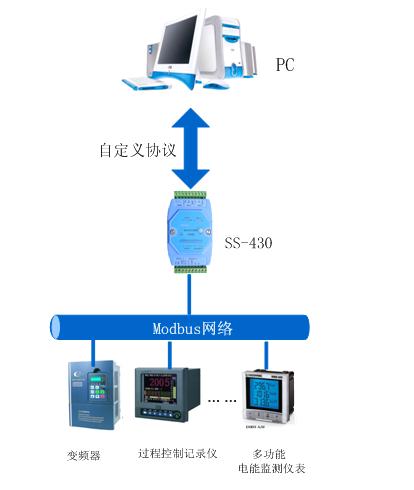

4、無需開發Modbus協議，即可使用自定義協議輕松連接Modbus設備

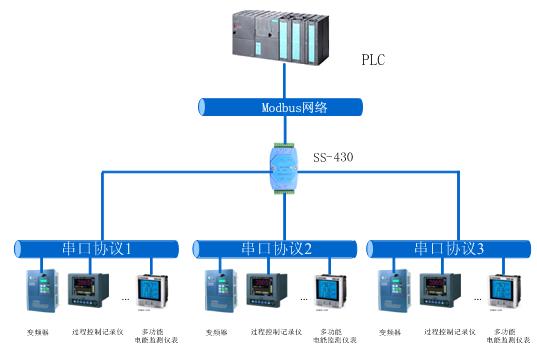

5、SS-430將非Modbus設備連接到Modbus網絡

測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2019.06.20
網關配置軟件 軟件 2022.01.20
USB2RS485驅動 其他 2022.03.25
相關產品
產品型號 接口類型
串口Ⅰ 串口Ⅱ 串口Ⅲ 串口Ⅳ
SS-430 RS232 RS485 RS232 RS485/RS422
SS-430B RS485 RS485 RS485 RS485
SS-431 RS485 RS485/RS232 - -
產品型號 外形尺寸
SS-430 100mm*70mm*25mm
SS-430B 40mm*125mm*110mm
SS-431 18mm*100mm*115mm
產品規格
硬件環境
軟件環境
開發板

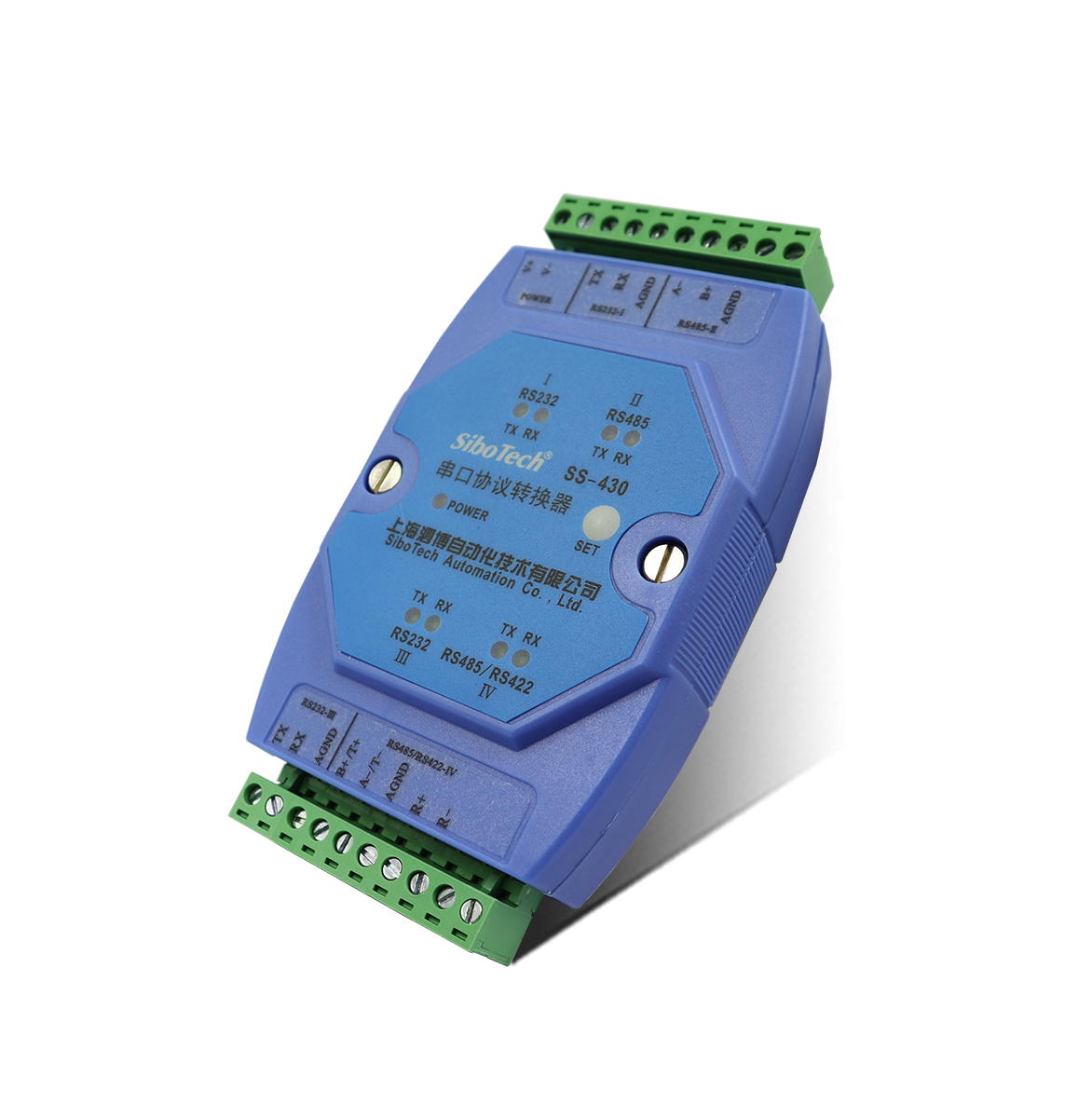

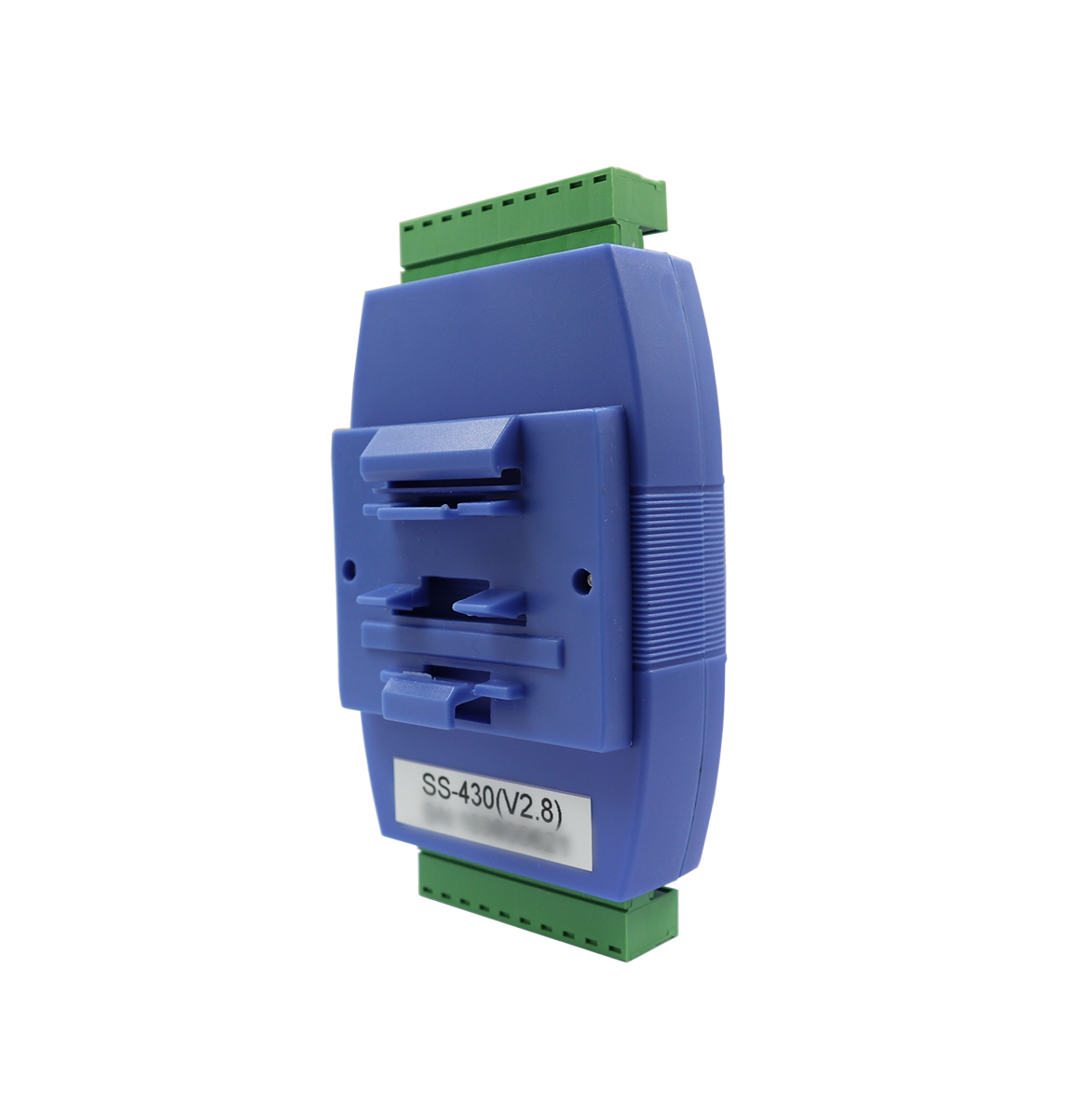

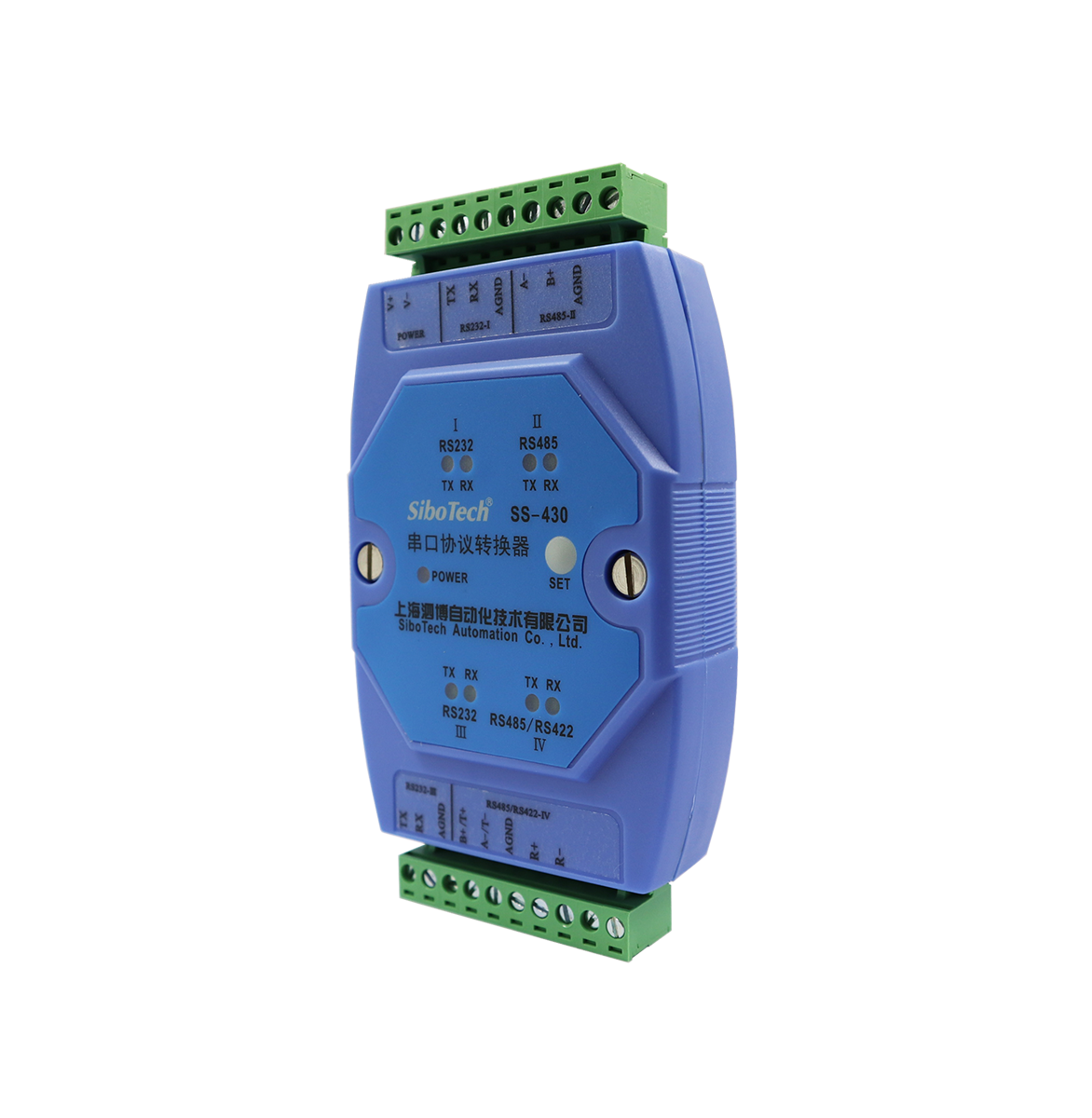

產品外觀
