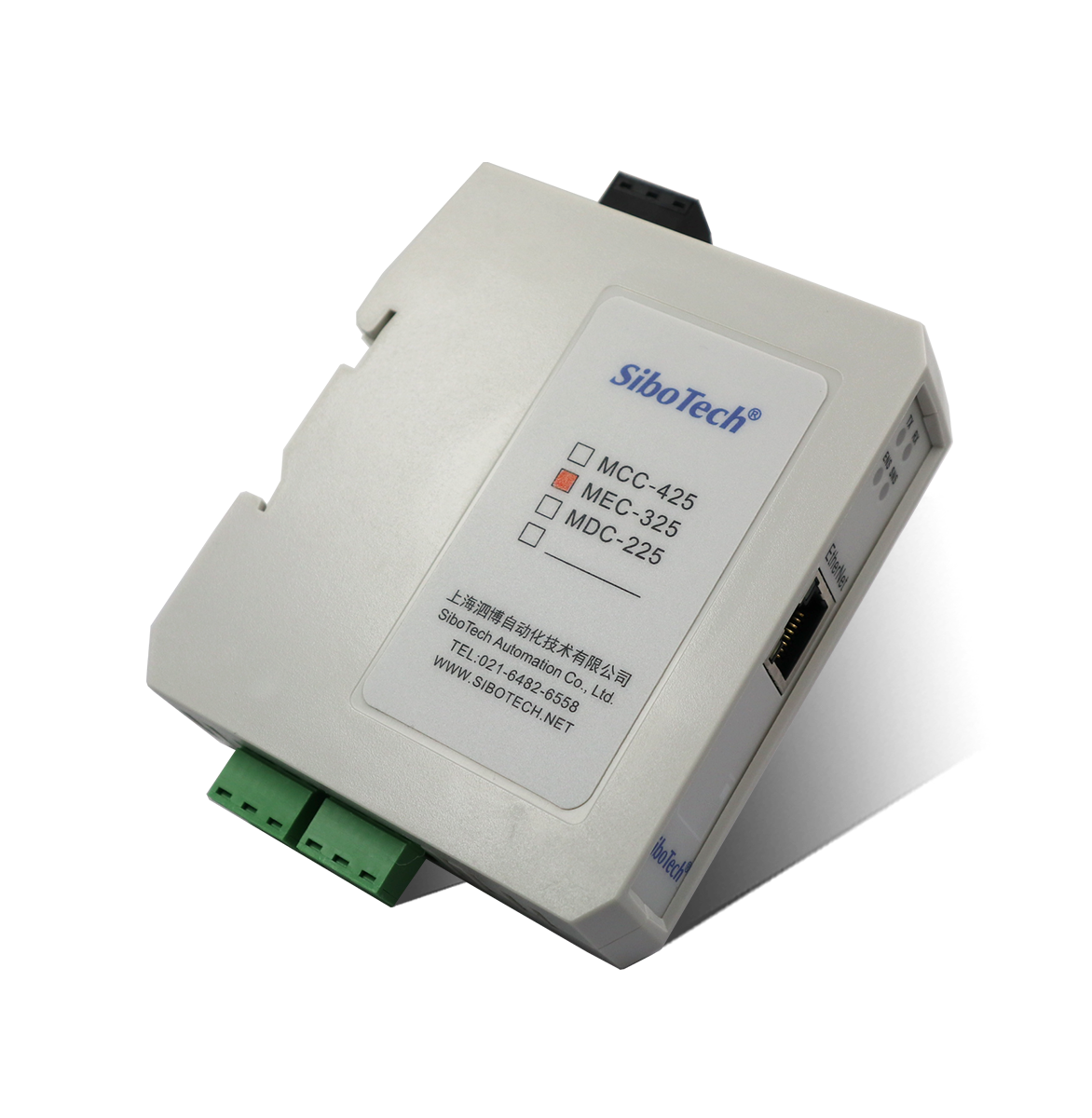

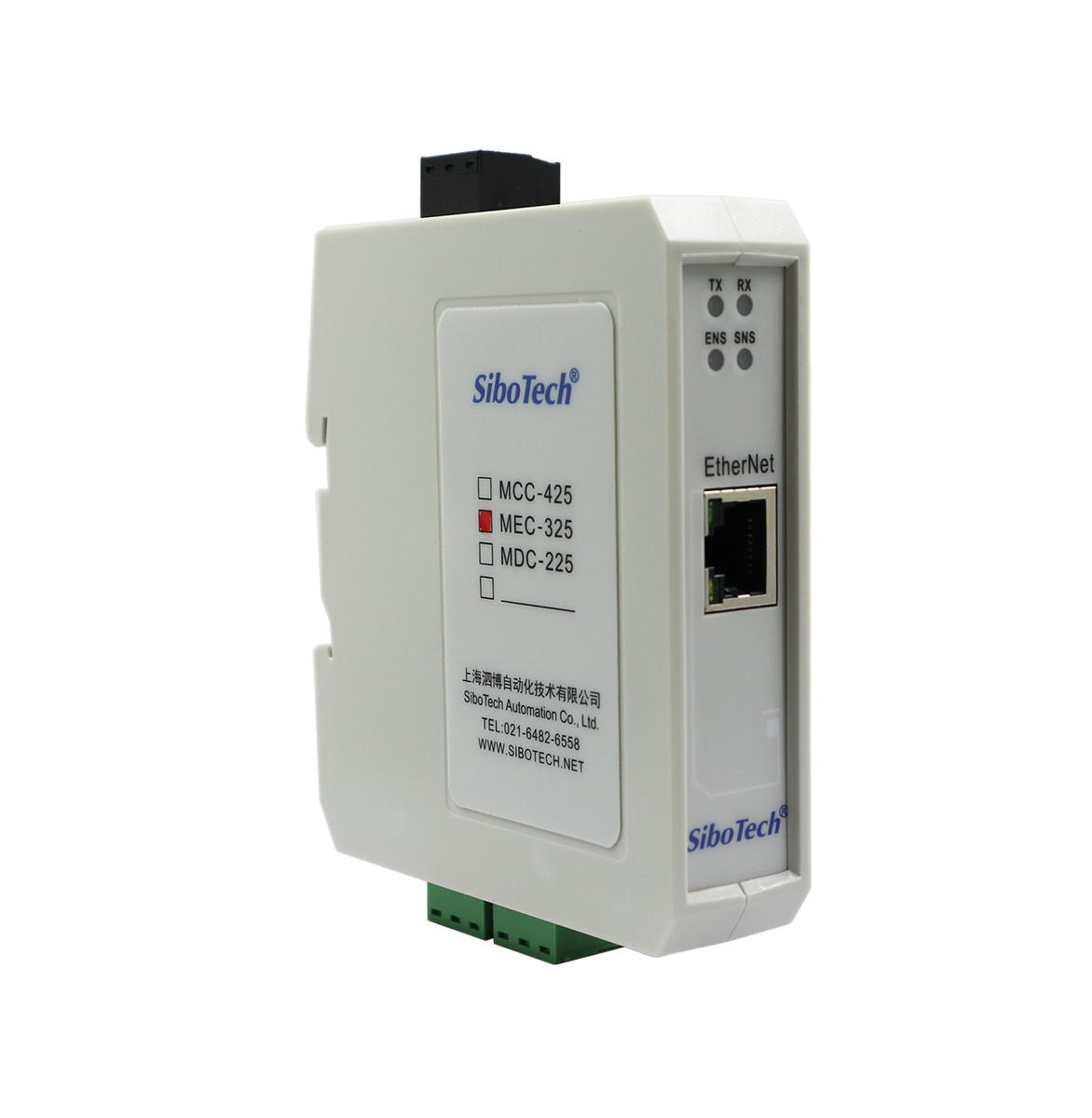

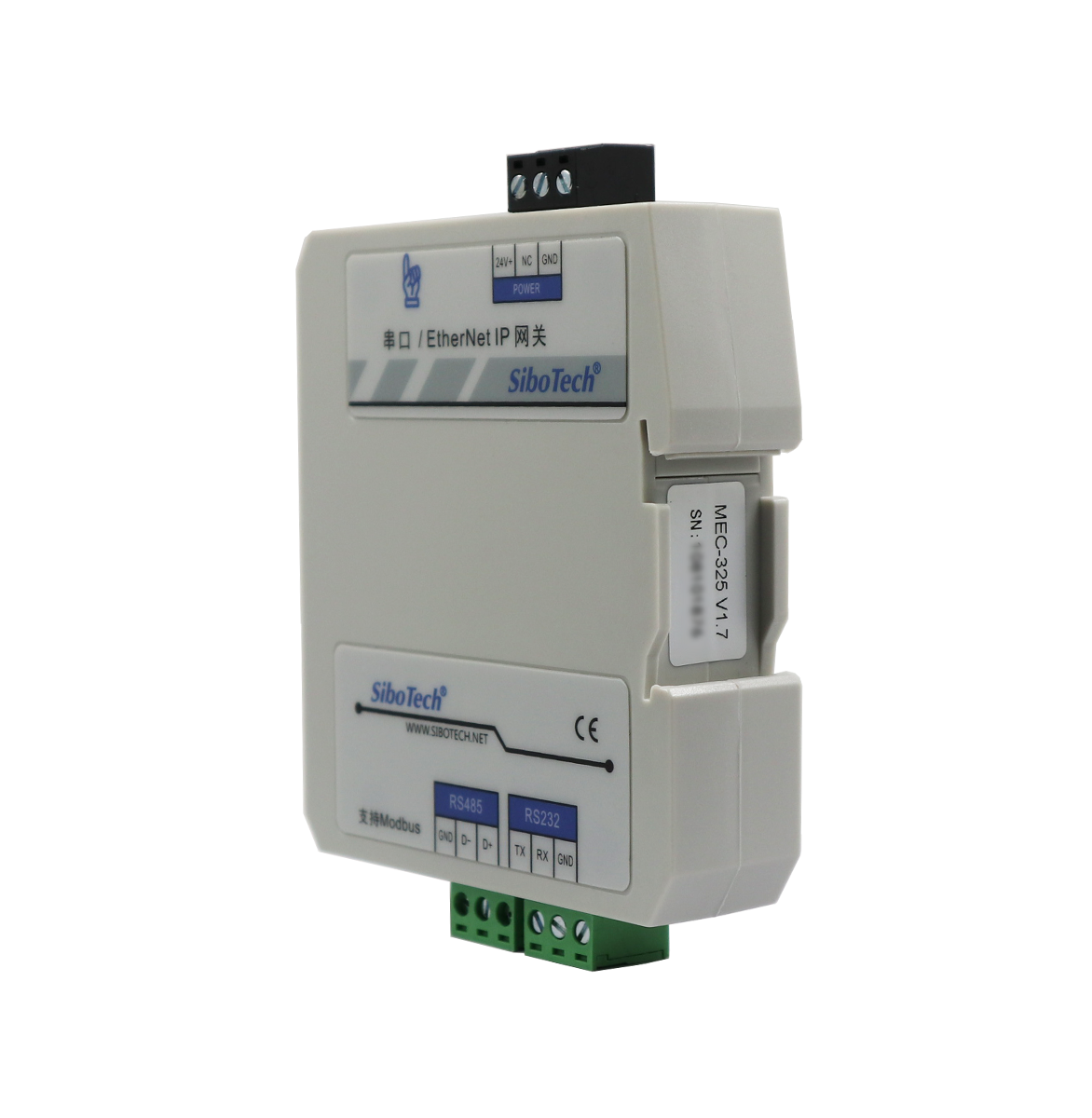

EtherNet IP/串口 網關

型號：MEC-325 V1.7 400 613 9938

基本說明：MEC-325網關通過EtherNet IP協議與Modbus協議（或串口數據流）的相互轉換，可以將Modbus（或其它串行協議）串口設備接入EtherNet IP網絡，并可輕松實現數據的雙向交換。Modbus RTU端口既支持RS-422/RS-485，又支持RS-232，但同一臺產品上只能實現一種接口，用戶可根據實際需要，在訂貨時指明。

如需雙網口點擊這里

添加到收藏夾
產品特點
1、一個RS-422/RS-485或RS-232接口獨立1KV光電隔離；
2、以太網10/100M自適應；
3、IP地址沖突探測；
4、簡單易用的配置軟件ME-123；
技術特性
1、EtherNet/IP網絡與Modbus網絡相互獨立；
2、以太網10/100M自適應；
3、具有IP地址沖突探測功能；
4、支持ODVA標準EtherNet/IP通信協議；
5、串口是RS422/RS-485或RS-232接口，半雙工，波特率1200、2400、4800、9600、19200、38400、57600、115200可選，校驗位：無、奇、偶可選，1位或2位停止位可選；
6、MEC-325網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H功能碼，最多可配置48條Modbus命令，Modbus功能碼03H、04H、06H、10H支持“字節交換”功能，便于用戶解決兩個網絡間數據的大端小端格式問題；
7、MEC-325網關作為通用模式，支持字符超時、字符個數、分隔符控制方式，具有自動發送功能；
8、串口獨立1KV光電隔離；
9、EtherNet/IP最大輸入輸出字節數：
①最大輸入字節數為492Bytes（若使用通用模式，最大輸入字節數為256Bytes）；
②最大輸出字節數為492Bytes（若使用通用模式，最大輸出字節數為256Bytes）；
10、供電：24VDC（11V ~ 30V），70mA（24VDC）；
11、工作環境溫度：-40℃ ~ 60℃, 相對濕度5% ~ 95%（無凝露）；
12、外形尺寸：25mm（寬）×100mm（高）×90mm（深）；
13、安裝：35mm導軌；
14、防護等級：IP20；
15、測試標準：符合EMC測試標準；
快速應用指南

1、Step 1：連接電源

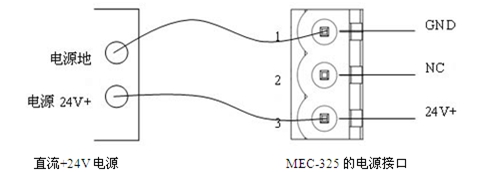

使用直流24V電源供電，電源接線如下圖：

2、Step 2：連接串口設備

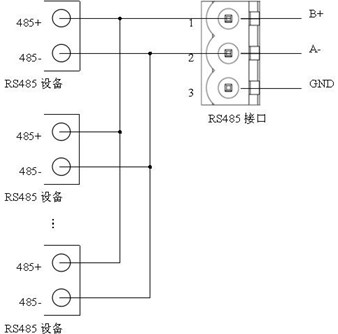

RS485接線如下圖：

RS-485在點到多點通信時，為了防止信號的反射和干擾，需在線路的最遠兩端各接一個終端電阻，參數為120Ω 1/2W。

注：MEC-325的RS422/RS-485接口內部無終端電阻。

RS-232接口的接線以連接PC的RS-232接口為例，接線如下圖：

3、Step 3：連接以太網

以太網接口采用RJ45接口，遵循IEEE802.3u 100BASE－T標準，10/100M自適應。

4、Step 4：安裝軟件并配置ME-123

從網站輸入服務代碼下載配置軟件，按照提示即可輕松完成安裝。然后打開安裝好的配置軟件開始進行MEC-325的配置吧！

典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2022.10.25
網關配置軟件 軟件 2022.10.11
EDS文件 EDS 文件 2021.09.16
相關產品

串口轉EtherNet/IP網關選型指南

產品型號 以太網協議 串口協議 串口數量 網口數量
MEC-325 V4.3 EtherNet/IP Modbus 主站/自由口協議 1（RS485口） 2
MEC-325 V1.7 EtherNet/IP Modbus 主站/自由口協議 2（串口1為RS485，串口2為RS232） 1
ENB-301MI EtherNet/IP Modbus 主站/自由口協議 1（RS485與RS232可選） 1
ENB-302MI EtherNet/IP Modbus 主站/自由口協議 2（RS485口） 2
EMR-302 EtherNet/IP（DLR） Modbus 主站/自由口協議 2（RS485口） 2
