Modbus TCP/通用串口網關
型號：ENS-317 400 613 9938
基本說明：ENS-317是一款實現通用串口與Modbus?TCP協議轉換網關，配備雙路RS485接口，可將多個采用自定義協議的串口設備與Modbus?TCP主站之間數據交互，從而輕松實現各類非標串口設備與WINCC、KEPServerEX、施耐德PLC等主流Modbus?TCP主站之間的安全、高效連接與通信。
添加到收藏夾
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、多協議靈活轉換：單設備支持多個自定義串口協議與Modbus TCP的數據交互，可定制化配置協議映射規則，適應復雜場景需求 |
| 2、強大的接口硬件適配：雙RS485接口（內置終端電阻與上下拉電阻）兼容各種非標設備；雙以太網口（支持交換與級聯）實現靈活組網 |
| 3、高可靠通信性能：Modbus TCP端支持16路并發連接，兼容多種功能碼，數據量最大512字節輸入/輸出，保障大數據穩定傳輸 |
| 4、智能診斷體系：WEB可視化端口監控，雙向數據流分析及Modbus TCP報文統計，精準定位通信異常 |
| 5、高效運維設計：配置一鍵還原功能，顯著簡化設備調試與維護流程，降低運維成本 |
技術特性
| 1、雙以太網口，支持交換與級聯，實現靈活組網 |
| 2、 Modbus TCP從站： ①最多可支持16個TCP連接； ②支持功能碼01H、02H、03H、04H、05H、06H、0FH、10H、17H； ③支持1號和2號功能碼交換及3號和4號功能碼交換； |
| 3、串口參數： ①工作方式：半雙工； ②波特率：1200、2400、4800、9600、19.2K、38.4K、57.6K、115.2Kbps可選； ③數據位：7位、8位； ④校驗位：無、奇、偶、標記和空格可選； ⑤停止位：1、2位可選。 |
| 4、通用模式： ①支持字符超時、字符個數、分隔符三種控制方式。 ②具有自動發送功能和CRC校驗功能。 ③支持輸入有效數據長度和事務序列號。 |
| 5、供電：24VDC（9V ~ 30V），100mA（24VDC） |
| 6、工作環境溫度：-40℃ ~ 70℃, 相對濕度5% ~ 95%（無凝露） |
| 7、外形尺寸：25mm（寬）×100mm（高）×90mm（深） |
| 8、安裝：35mm導軌 |
| 9、防護等級：IP20 |
| 10、測試標準：符合EMC測試標準 |
快速應用指南
典型應用

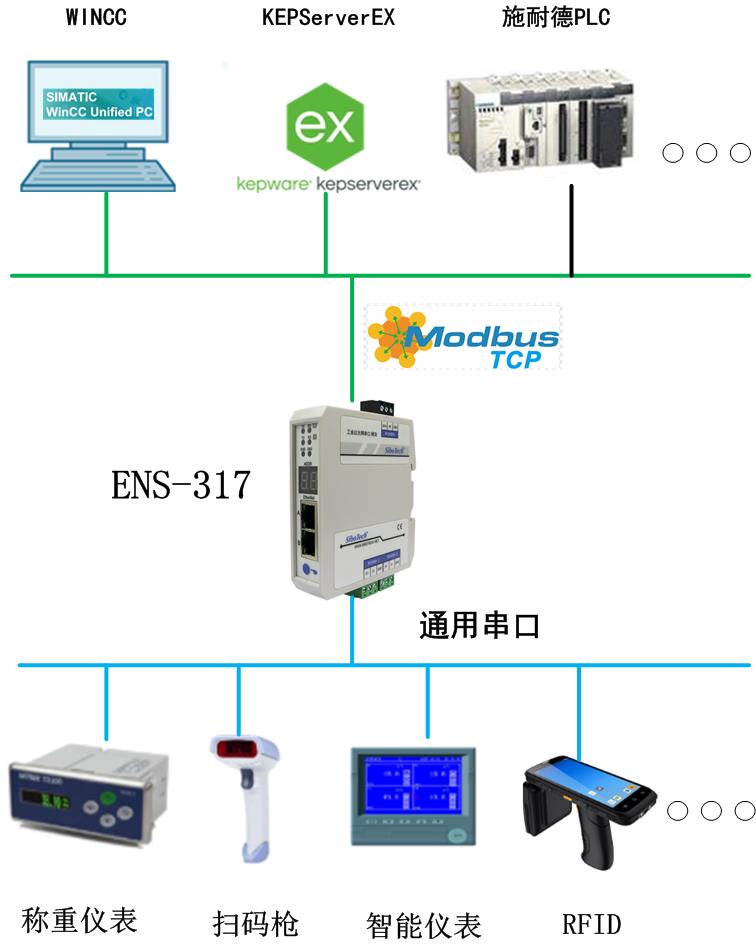

典型應用：Modbus TCP主站采集通用串口（自定義協議）設備
測試指南
相關產品
| 產品型號 | 網絡1 | 網絡2 | 網絡1接口數量 | 網絡2接口數量 | 外型 |
| ES-301A | Modbus TCP | Modbus RTU/ASCII | 1 | 2 | 緊湊 |
| SS-431 | Modbus/自定義協議 | Modbus/自定義協議 | 1 | 1 | 緊湊 |
| MEC-325 | EtherNet IP | Modbus/自定義協議 | 2 | 1 | 緊湊 |
| TS-180 | PROFINET | Modbus/自定義協議 | 2 | 3 | 標準 |
端口定義
數據交換
STEP7讀寫適配器
EMC認證證書
PROFIBUS DP認證證書
PROFINET認證證書

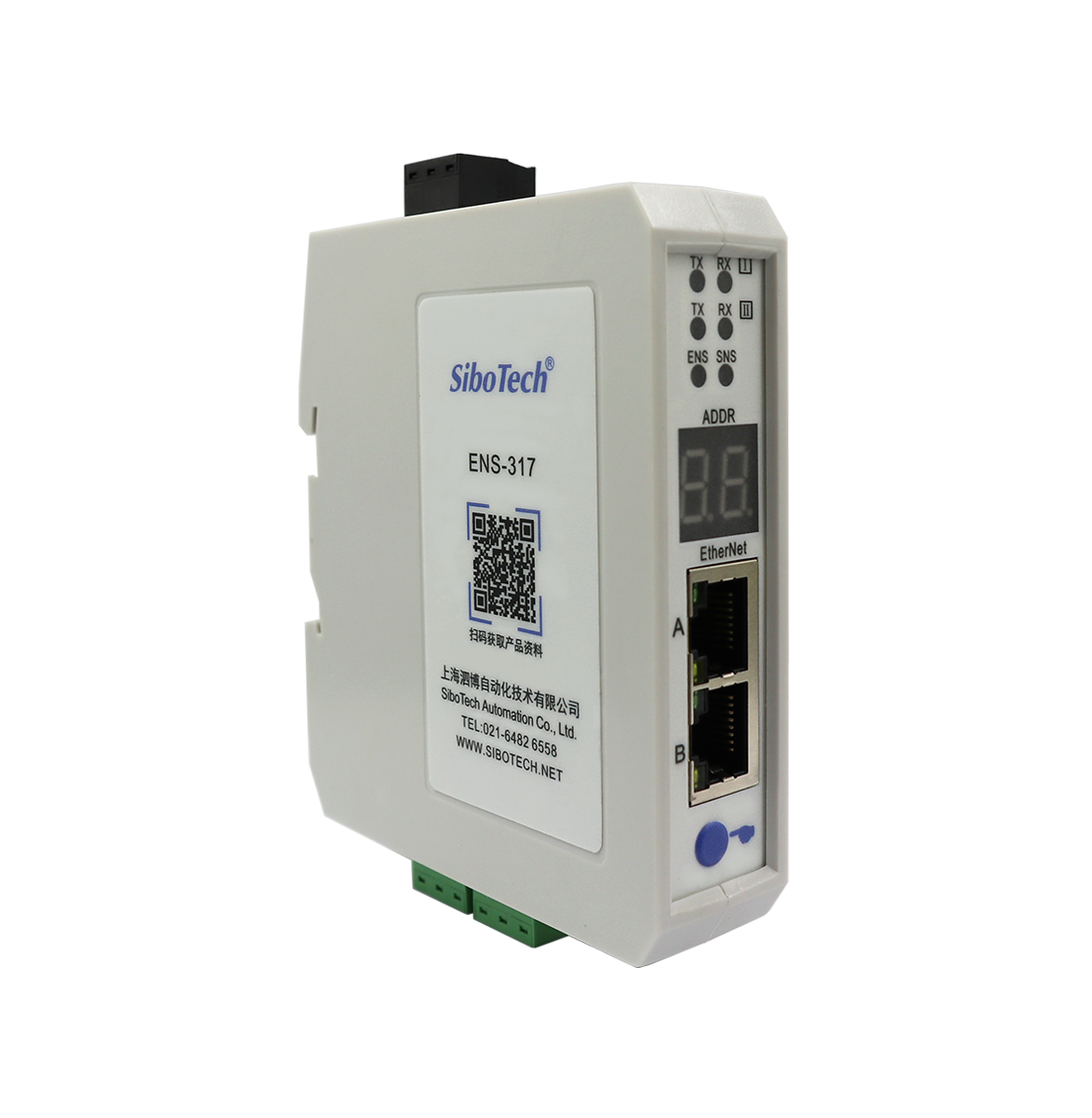

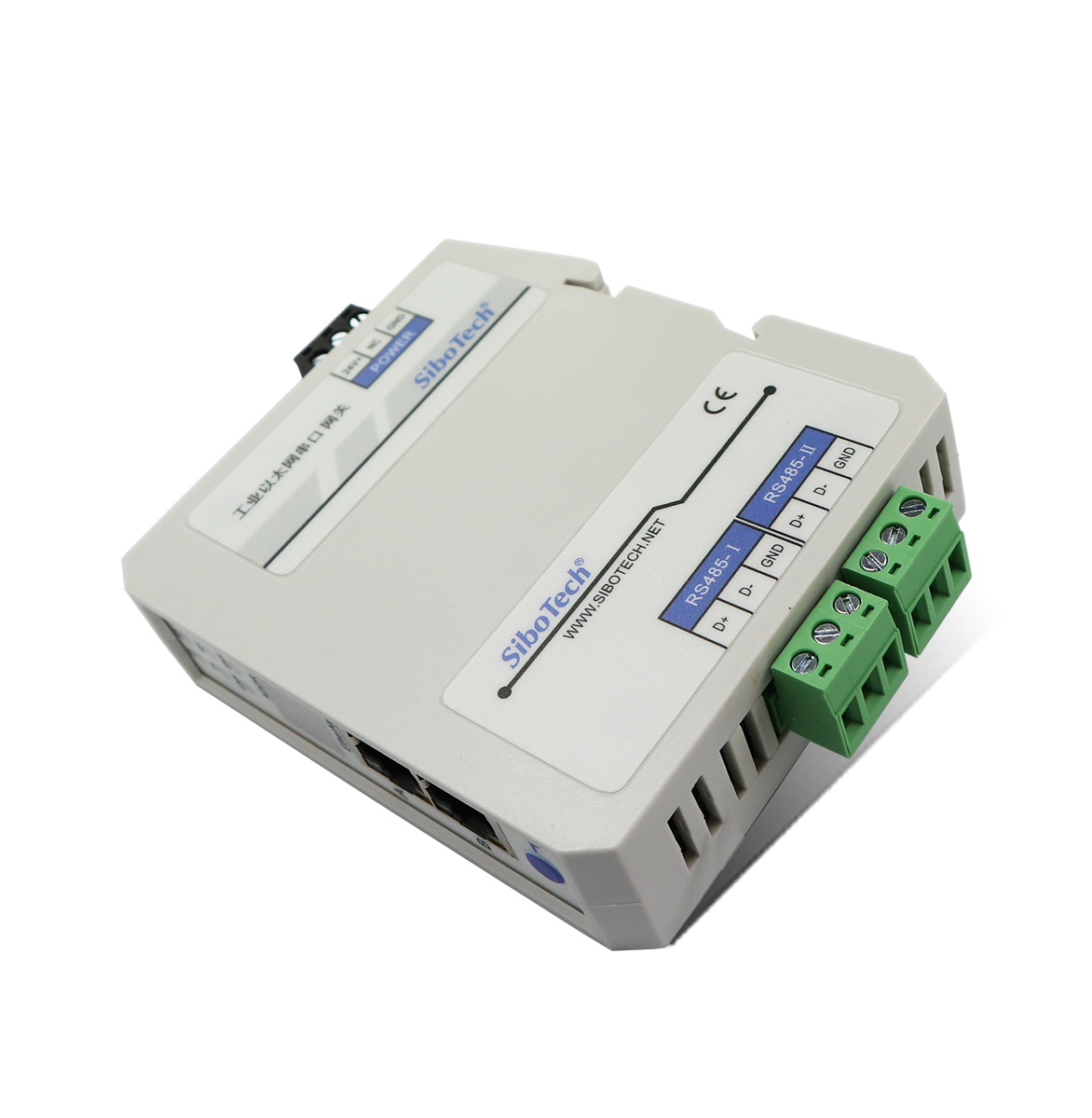

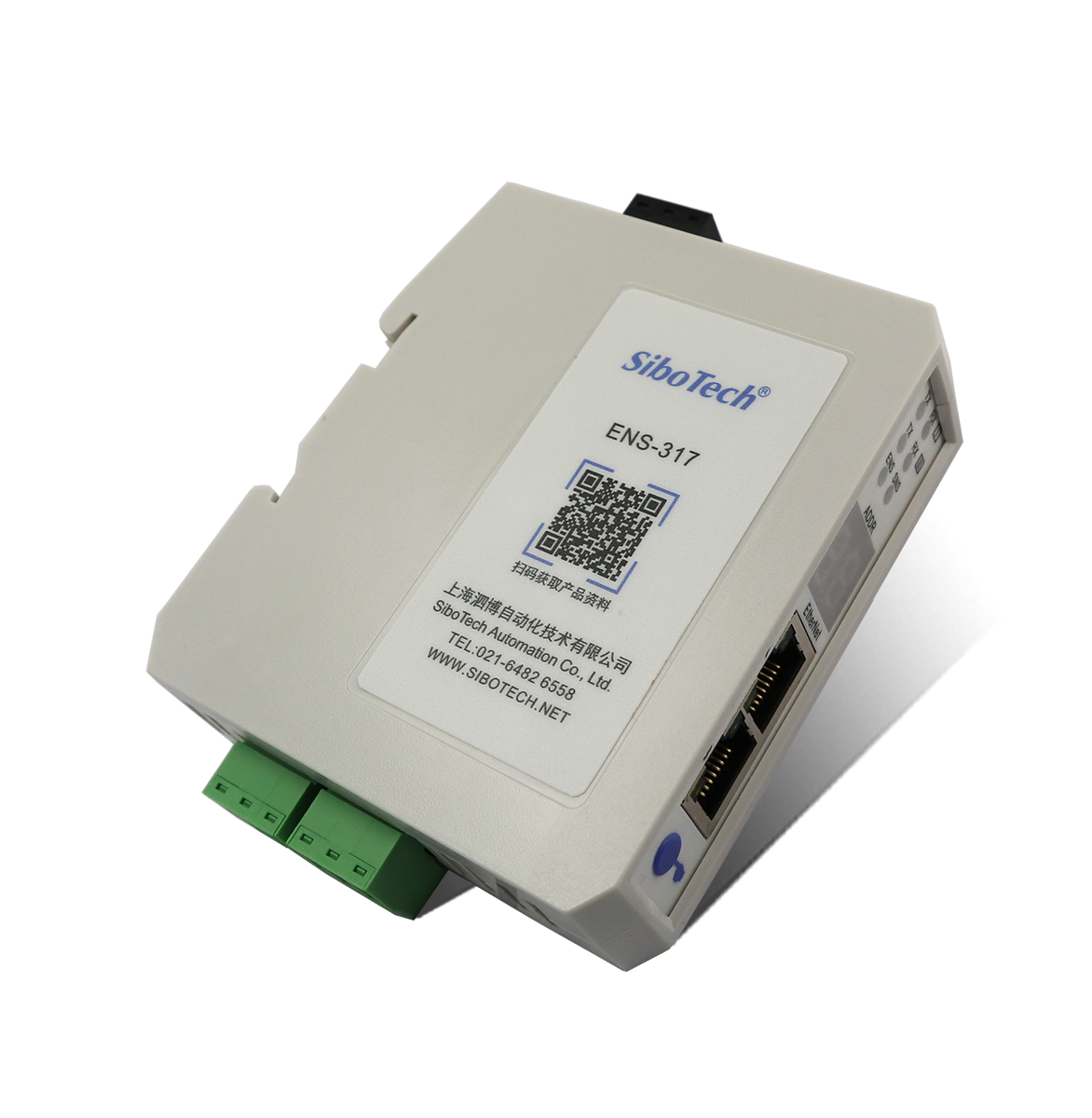

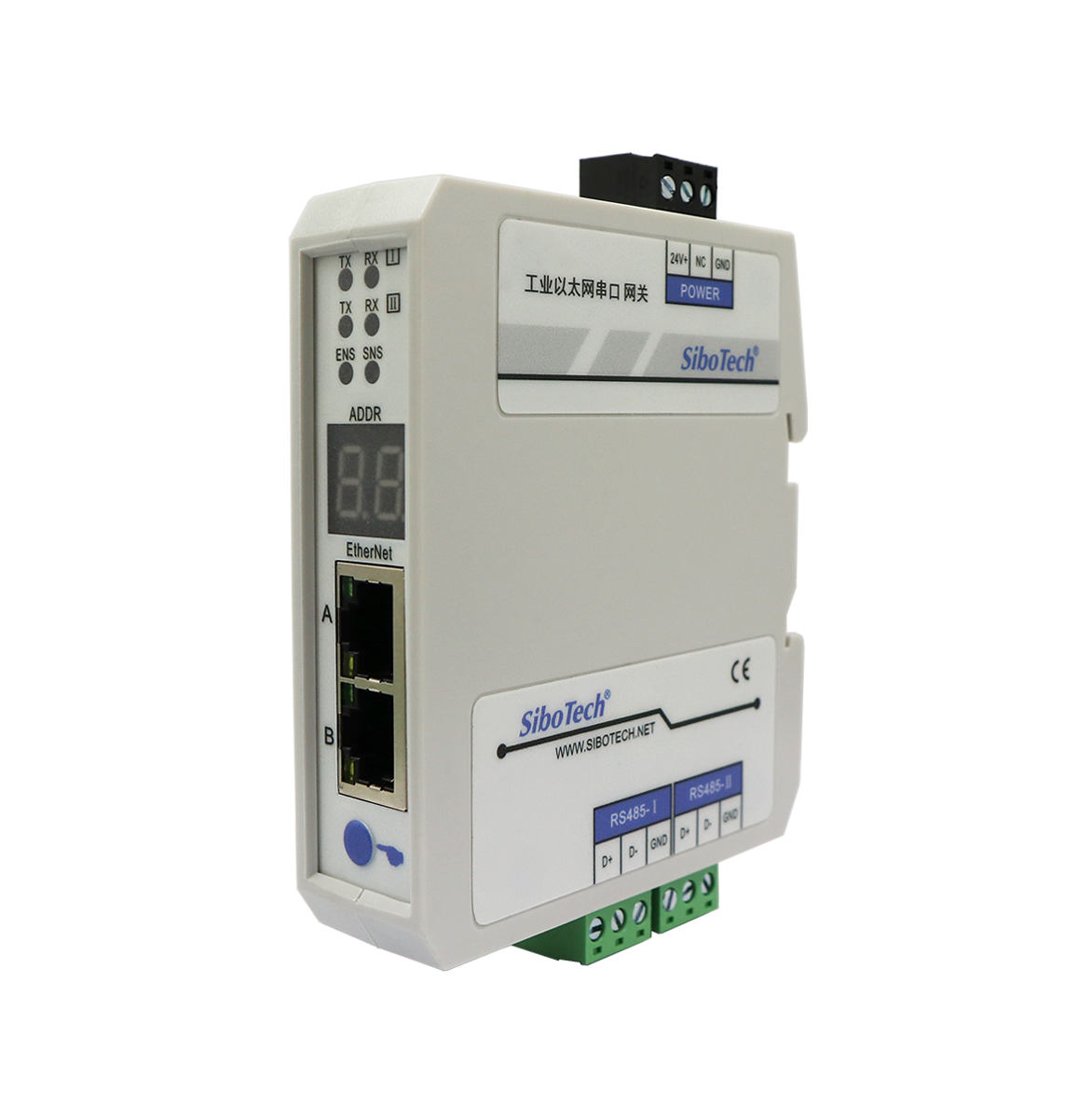

產品外觀
