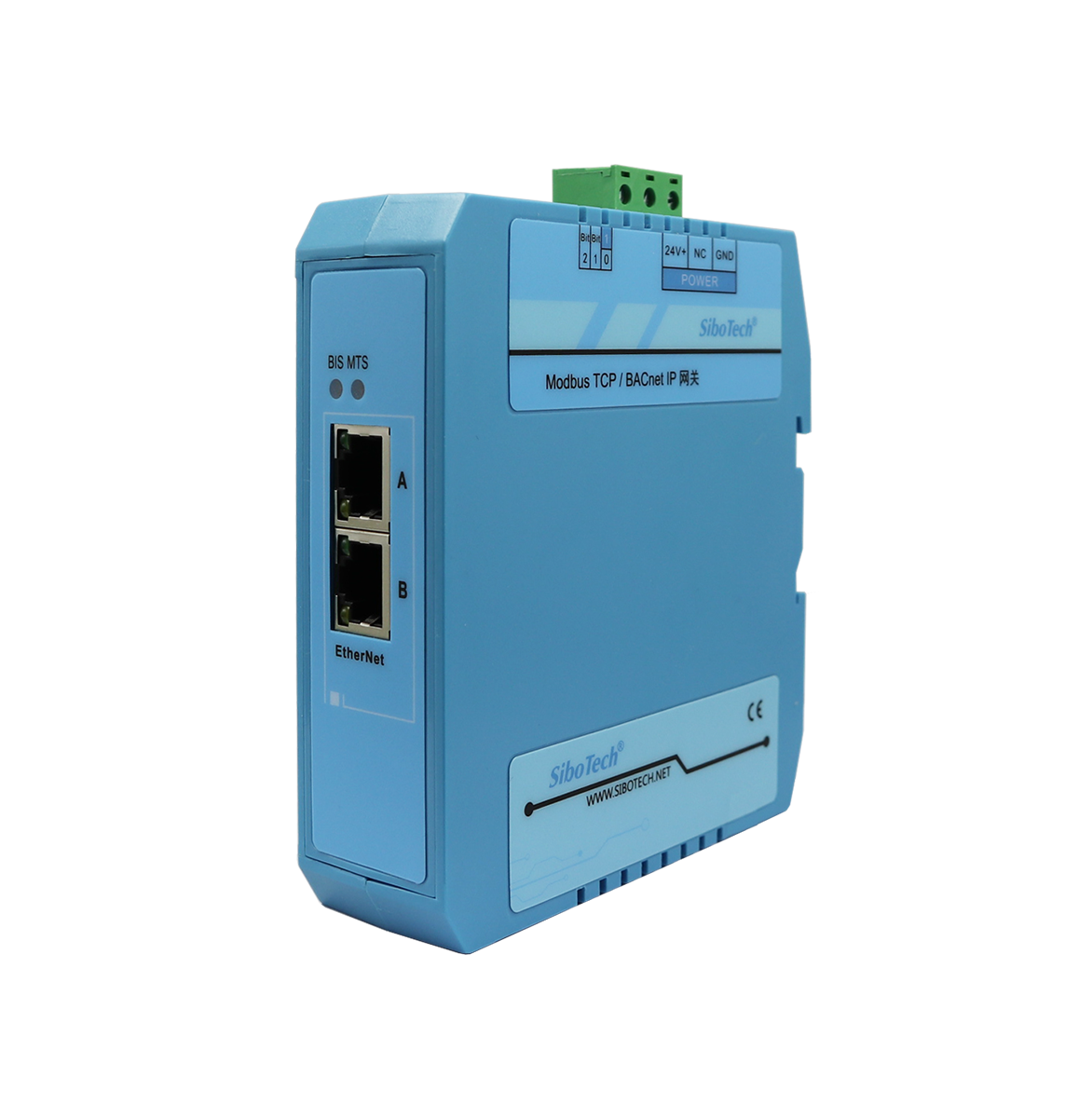

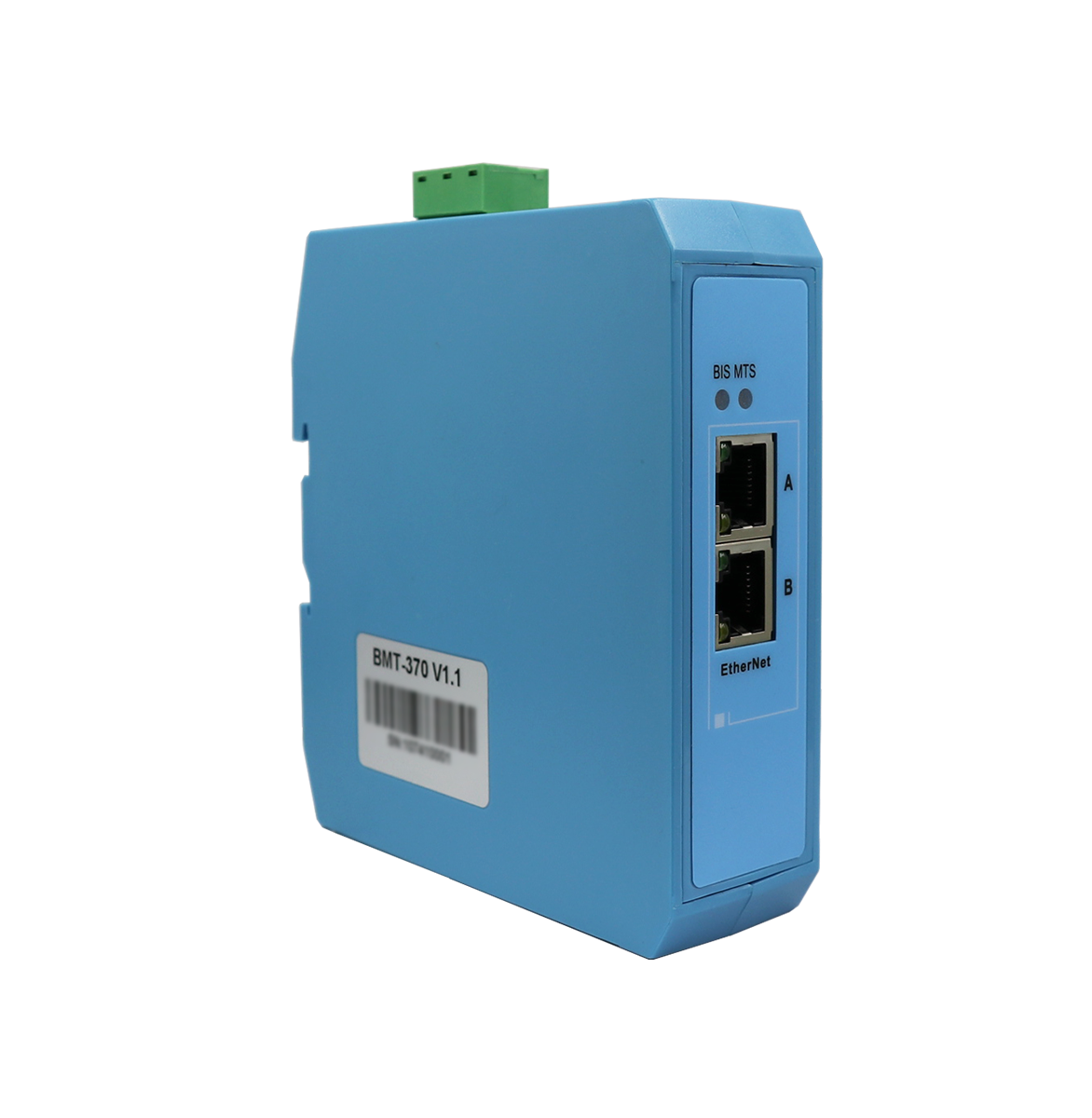

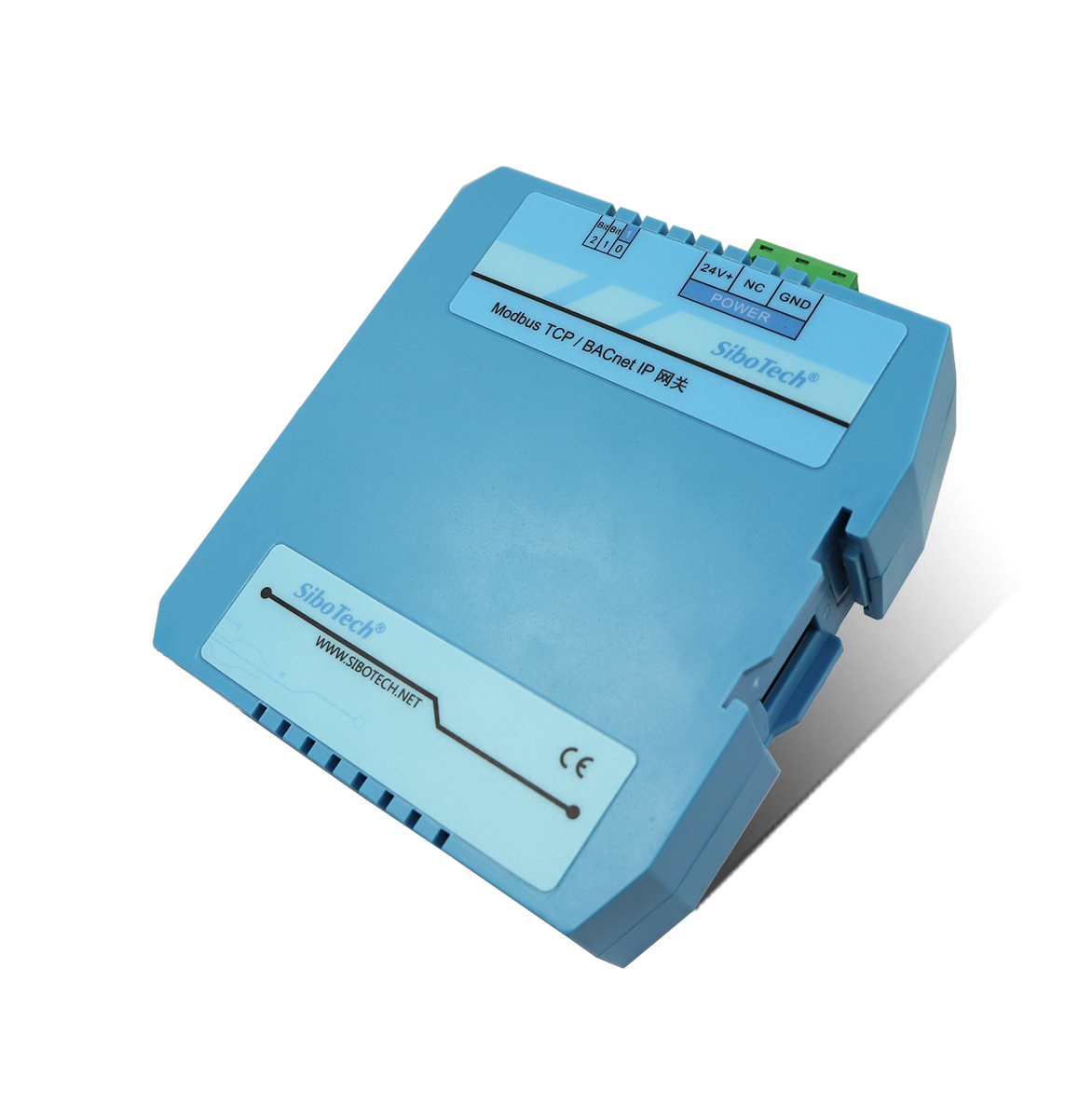

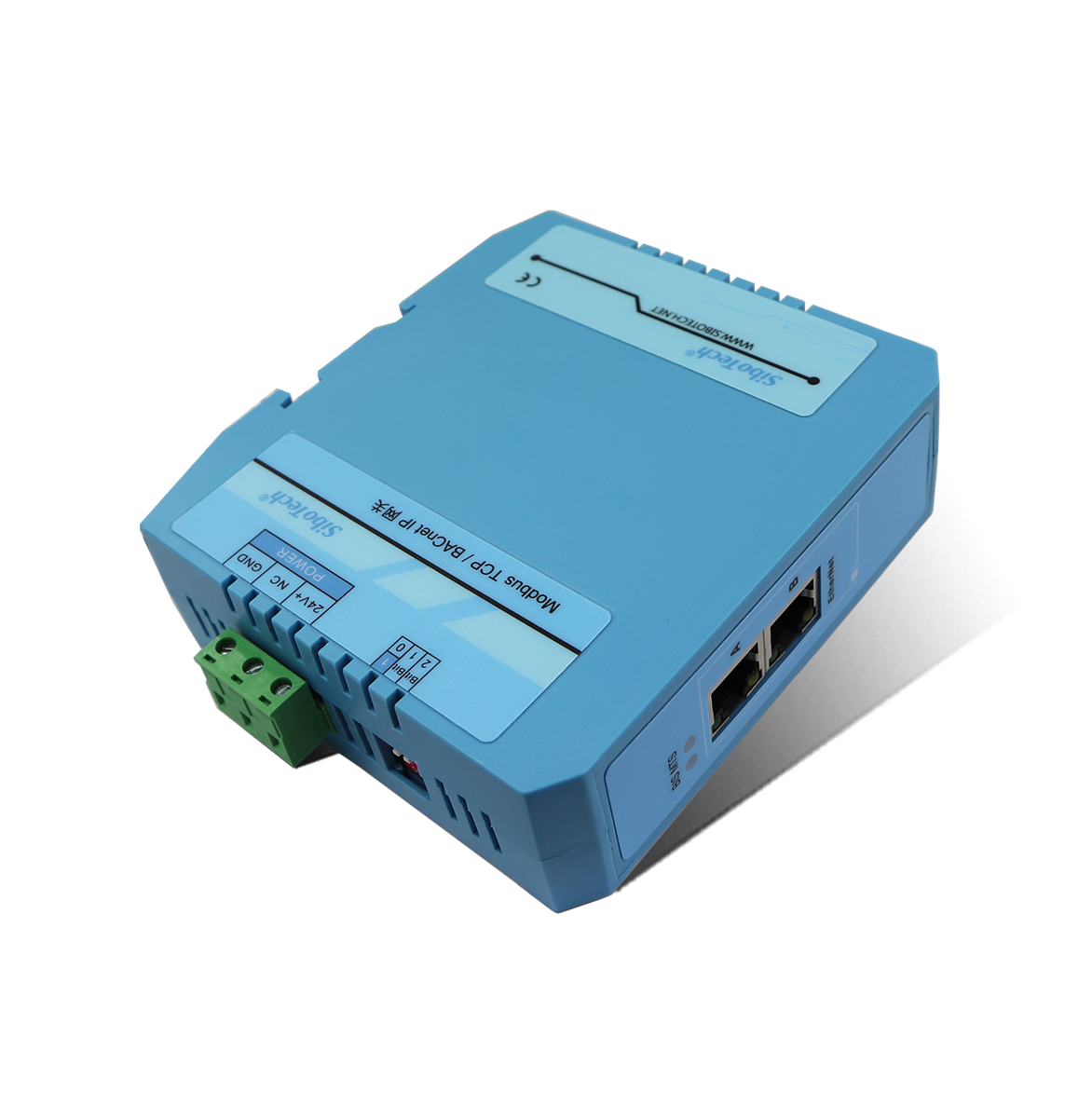

Modbus TCP / BACnet IP 網關

型號：BMT-370 400 613 9938

基本說明：BMT-370是BACnet IP從站協議與Modbus TCP主站協議轉換的通信網關，可以實現BACnet IP主站與多個Modbus TCP從站之間的數據通信。同時該網關的以太網端支持雙以太網口，內置Switch。

添加到收藏夾
產品特點
1、全面支持樓宇自控BACnet/IP系統：兼容江森自控、西門子、索特等樓控系統BACnet協議，符合BACnet BIBB標準，可無縫連接暖通空調系統HVAC、照明系統等ModbusTCP設備；
2、深度集成BACnet核心服務 ：完整實現BACnet設備發現、BACnet對象檢索，可通過主站設備自動發現設備，自動映射Modbus寄存器至8類BACnet對象（AI/BI/BO/MI/AV/AO等），覆蓋9種數據類型轉換；
3、零代碼BACnet組態 ：通過BM-123軟件配置BACnet對象屬性，可快速分配4,194,303個設備實例號，支持縮放比例調整及BACnet對象命名。內置BACnet虛擬鏈路層（BVLL）自動封裝，無需編程實現協議轉換 ；
4、工業級BACnet網絡架構： 雙RJ45接口支持BACnet/IP菊花鏈級聯，采用寬溫設計；
5、智能BACnet運維體系 ： 可通過KEPserverEX可視化BACnet對象狀態，提升BACnet網絡運維效率；
技術特性
1、BMT-370實現BACnet IP從站協議與Modbus TCP主站協議轉換；
2、最大支持500個BACnet BI、300個BO、300個BV、500個AI、300個AO、300個AV、500個 MSI和100個MSO；
3、BACnet 可實現服務：Who Is、IAm、Who Has、I Have、Read Property、Write Property、Read Property Multiple；
4、支持3種Modbus寫命令輸出模式：逢變輸出、連續輸出和禁止輸出；
5、最大支持36個Modbus TCP連接；
6、最大支持128條Modbus命令；
7、供電：24VDC (11 ~ 30VDC) ，110mA (24VDC)；
8、工作環境溫度：-40℃～70℃，相對濕度：5%～95%（無凝露）；
9、外形尺寸：34mm（寬）×116mm（高）×107.4mm（深）；
10、安裝方式：35mm導軌；
11、防護等級：IP20；
快速應用指南
典型應用

BMT-370可以將Modbus TCP從站設備連接到BACnet IP網絡。

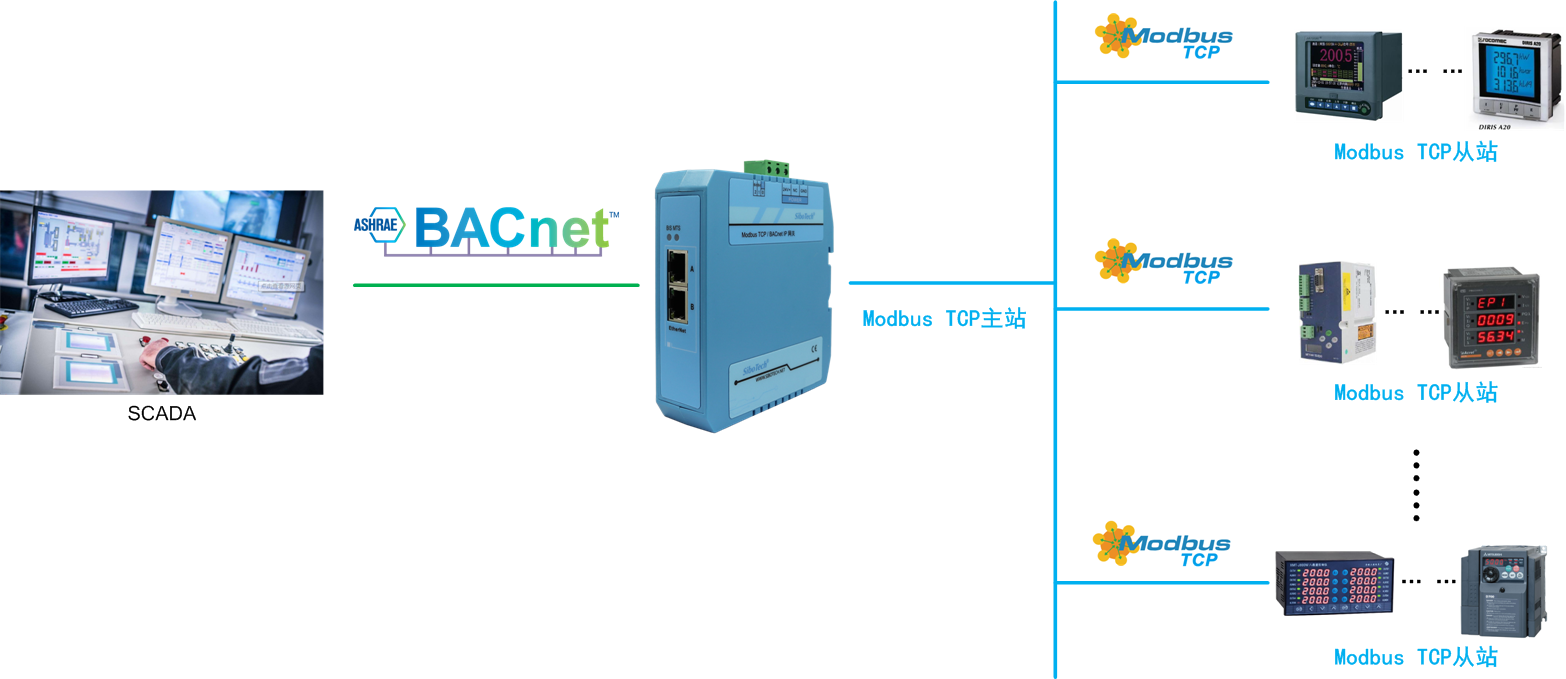

下面是典型應用：BACnet IP主站連接Modbus TCP從站。

例如：如上圖多功能電能監測儀表是一個Modbus TCP從站接口的測量電流的表計，其測量的電流值存儲在地址40001處，在BM-123中配置03號功能碼，寄存器起始地址為0（對應于Modbus TCP寄存器40001地址），然后BM-123會自動映射到BACnet IP對象 AnalogInput（模擬量輸入），在BACnet IP主站上通過對應的AnalogInput的值即可觀測電流值。
