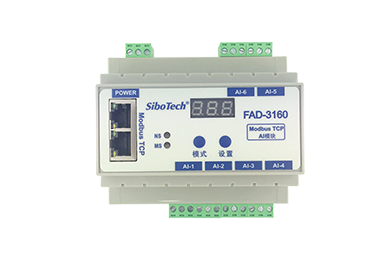

模擬量/Modbus TCP模塊

型號：FAD-3160 添加到收藏夾

基本說明：FAD-3160是一款實現將多路模擬量信號（AI）轉到Modbus TCP協議的模塊。

分享到：
1、多通道：多達6個相互獨立的通道，每通道均可配置為電流輸入或電壓輸入；
2、強隔離：模擬輸入共3組隔離，每組2通道；
3、精度高：在測量0-20mA和4-20mA電流信號時精度為1‰，在測量0-5V和0-10V電壓信號時精度為5‰，具有工頻干擾抑制；
4、雙以太網接口，內置Switch，支持級聯，可以用在環網中，現場連接可節省線纜和交換機；
5、Modbus TCP支持通道診斷；
6、簡單易用的配置軟件 FAD-123；
1、信號輸入：
①通道：支持6個通道，且通道間相互獨立；
②輸入范圍：0-20mA，4-20mA，0-5V，0-10V；
③最大輸入信號：電流輸入：60mA，電壓輸入：200VDC；
④輸入阻抗：電流輸入：250Ω±1‰，電壓輸入：1MΩ；
⑤輸入頻率抑制：50Hz、60Hz；
⑥隔離等級：1000VDC（測試時間 1 分鐘，漏電流小于 1mA）；
⑦精度：≤1‰（電流滿量程），≤5‰（電壓滿量程）；
⑧分辨率：≤0.5‰（滿量程）；
⑨A/D轉換：16位；
⑩刷新周期：50ms；
2、工業以太網：
①M(fèi)ODBUS TCP規范：Modbus TCP從站；
②以太網：10/100M自適應；
③地址：IP地址可設，忽略單元標識符；
④TCP最大連接數：8個；
⑤通道級的診斷：支持；
⑥隔離等級：1500V/AC；
3、通用參數：
①電源供電電壓：9-30VDC；
②最大功率：4.8W；
③工作溫度： -20~+60℃；
④存儲溫度： -60~+85℃；
⑤安裝方式：35mm導軌；
⑥外形尺寸：105*86*60mm；
⑦重量：150g；
⑧外殼：塑料；
⑨防護等級：IP20；



sibotech

相關下載 相關配件
下載中文產品手冊
下載網關配置軟件

I/O模塊選型指南

產品型號 通信協議 I/O類型 輸入個數 輸出個數
FAD-1160 PROFIBUS DP從站 模擬量輸入 6 0
FAD-1522 PROFIBUS DP從站 模擬量輸入+輸出 2 2
FAD-3160 Modbus TCP從站 模擬量輸入 6 0
FAD-3522 Modbus TCP從站 模擬量輸入+輸出 2 2
