DeviceNet(單個) / PROFINET網關
型號：TD-145 400 613 9938
基本說明：實現PROFINET網絡與DeviceNet網絡之間的數據通信，DeviceNet主站模式下可連接一臺具有DeviceNet接口的設備到PROFINET網絡。 DeviceNet從站模式下可實現DeviceNet主站和PROFINET主站之間數據交換
- 產品特點
- 技術特性
- 產品外觀
- 端口定義
- 數據交換
- 快速應用指南
- STEP7讀寫適配器
- EMC認證證書
- PROFIBUS DP認證證書
- PROFINET認證證書
- 典型應用
- 測試指南
- 開發套件
- 相關案例
- 下載資料
- 相關產品
- 以往版本
產品特點
| 1、應用廣泛：支持將一個DeviceNet設備連接到PROFINET網絡，如：具有DeviceNet接口的機器人、變頻器、電機啟動保護裝置、焊機、智能現場測量設備等，PROFINET端連接到西門子S7-300/400/1200/1500等 PLC。 |
| 2、使用簡單：用戶不必了解PROFINET和DeviceNet技術細節，只需要參考產品手冊及提供的應用實例，根據要求完成 配置，即可在短時間內連接到網絡。 |
| 3、透明通信：用戶可以依照PROFINET通信數據區和DeviceNet通信數據區的映射關系，實現DeviceNet網絡到PROFINET 網站之間的數據透明通信。 |
| 4、專業高效的配置軟件DNetStart：TD-145通過此軟件可在線掃描DeviceNet從站，快速獲取其I/O參數并進行參數配置， 支持在線調試功能。 |
| 5、支持雙自適應以太網口，支持菊花鏈式連接，內置以太網交換功能。 |
| 6、隔離電源：使用隔離型電源，抗干擾能力增強。 |
| 7、最短 I/O 數據轉換時間10ms。 |
技術特性
| 1、TD-145在PROFINET一端為PROFINET從站，在DeviceNet一端為主站或從站，DeviceNet端和從站是一對一連接； |
| 2、支持標準PROFINET的RT和IRT協議； |
| 3、支持投運和運行兩種工作模式； A. 投運模式 ①支持設備搜索，即通過DNetStart軟件在線掃描DeviceNet從站； ②支持一鍵應用掃描到的DeviceNet從站I/O參數配置； ③支持讀寫配置（通過DNetStart軟件）； ④支持寫配置后直接跳轉至運行模式； ⑤支持讀寫DeviceNet從站參數； ⑥支持讀寫DeviceNet I/O數據（polling）； ⑦支持讀cos命令（COS）（最大支持14個字節）； ⑧支持讀寫產品信息； B. DeviceNet主站--運行模式 ①支持與PROFINET主站（西門子S7-300/400/1200/1500 等PLC）通信（讀寫數據）； ②單個DeviceNet從站最大支持輸入：224字節；輸出：224字節； ③TD-145只支持連接一個從站，支持DeviceNet端輸入超時清零、保持功能（可選）； ④DeviceNet端支持數據不交換、二字節、四字節交換； ⑤支持狀態字功能，由于判斷DeviceNet設備是否在線； |
| 4、PROFINET支持最多32個槽位，支持的最大輸入字節數為1440，最大輸出字節數為1440（用戶可使用的長度受限于具體的PLC和通信模塊的PDU大小）； |
| 5、DeviceNet支持的波特率：125K, 250K, 500K； |
| 6、隔離電源：24VDC（9V ~ 30V），90mA（24V）； |
| 7、工作溫度：-40℃ ~ 70℃；工作相對濕度：5% ~ 95%（無凝露）； |
| 8、內置靜電防護：15 KV ESD；通信端口隔離：3KV； |
| 9、機械尺寸：25mm（寬）x100mm（高）×90mm（深）； |
| 10、安裝：35mm導軌； |
| 11、防護等級：IP20。 |
快速應用指南
典型應用

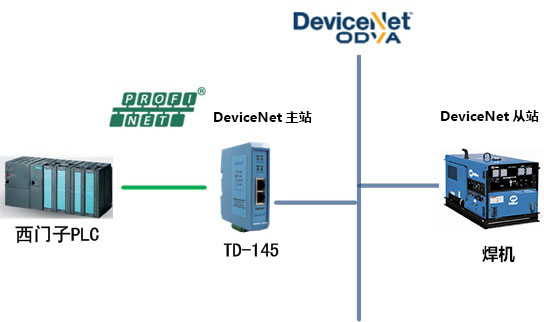

一、PROFINET從站 轉DeviceNet 主站 應用
通過TD-145 DeviceNet主站模式可以實現支持DeviceNet從站協議的機器人和支持PROFINET主站協議的西門子PLC之間的數據交換。

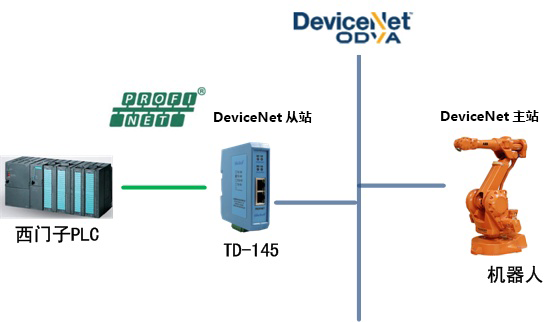

二、PROFINET從站 轉DeviceNet 從站 應用
通過TD-145 DeviceNet從站模式可以實現支持DeviceNet主站協議的機器人和支持PROFINET主站協議的西門子PLC之間的數據交換。
測試指南
下載資料
| 文件 | 類型 | 發布時間 | 下載 |
| 中文產品手冊 (適用于V3.0到3.4) | 說明書 | 2024.08.20 | |
| Datasheet | Datasheet | 2021.02.03 | |
| 網關配置軟件 | 軟件 | 2025.07.17 | |
| EDS文件 | EDS 文件 | 2024.08.20 | |
| GSDML | GSDML 文件 | 2024.08.20 |
相關產品
| 產品型號 | 以太網協議（從站） | 端口協議（主站） | 連接DeviceNet設備數量 |
| TD-140 | PROFINET從站 | DeviceNet主站 | 理論上最大連接63個設備 |
| TD-145 | PROFINET從站 | DeviceNet主站/從站 | 一對一連接 |
