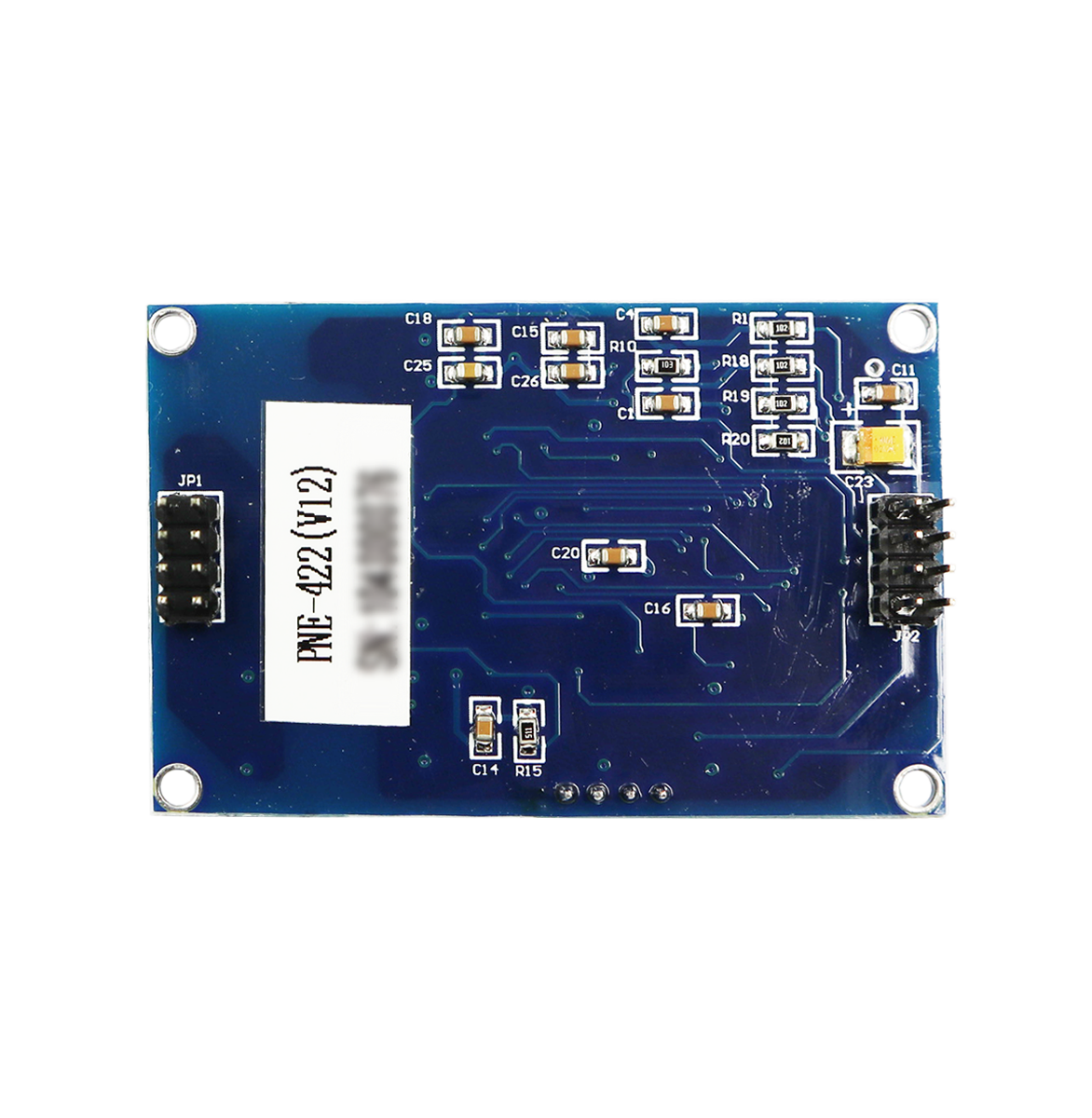

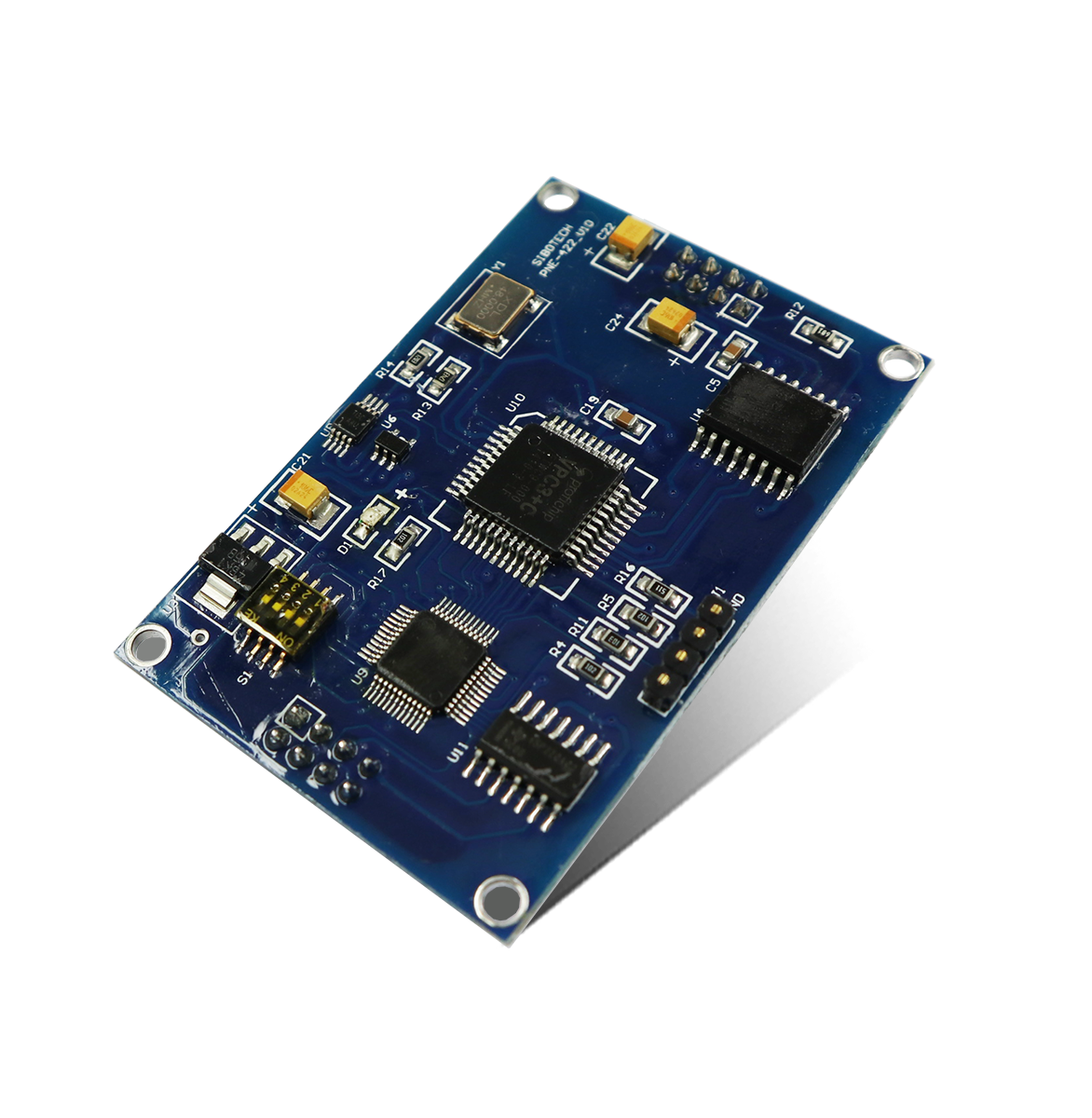

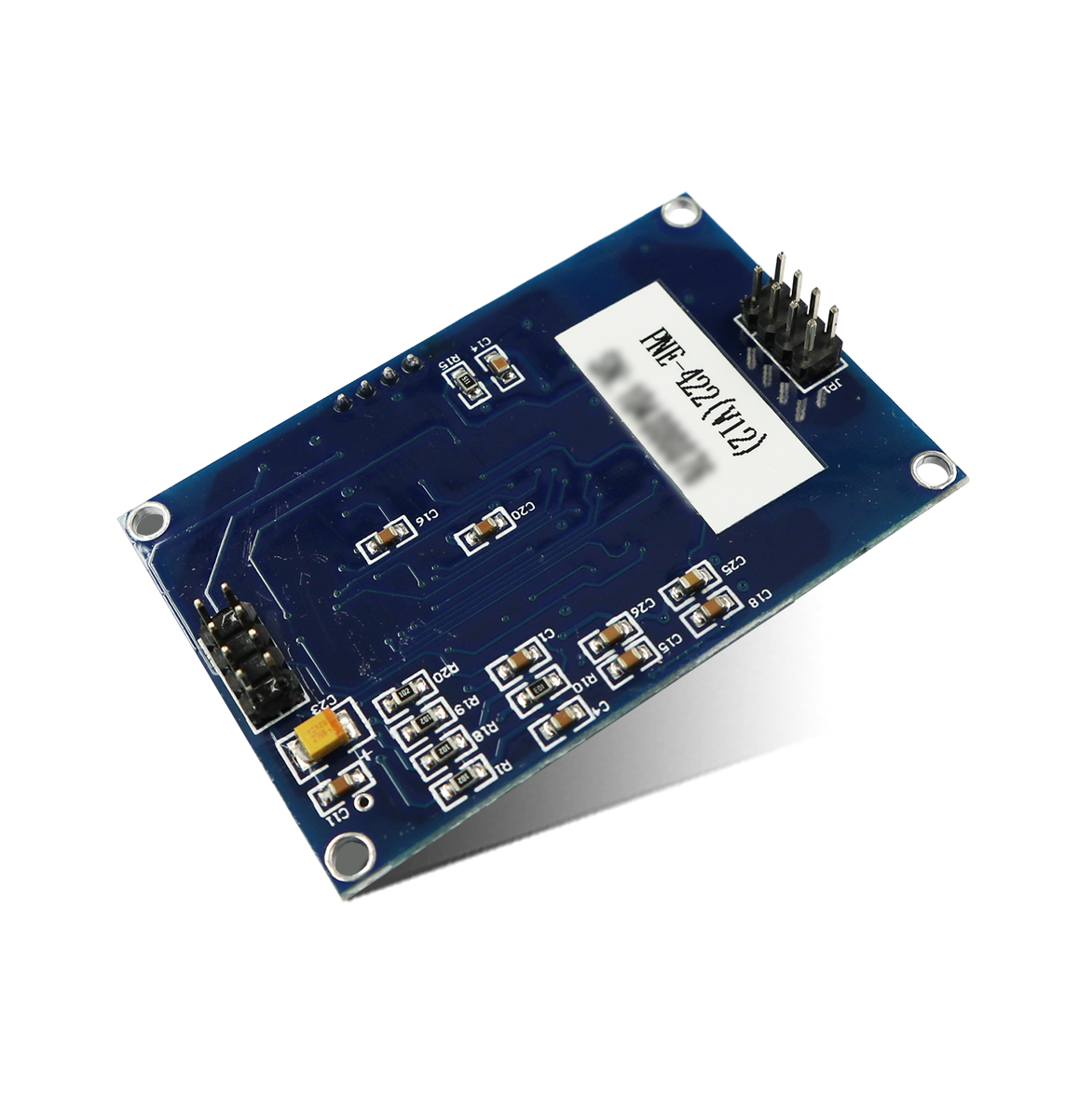

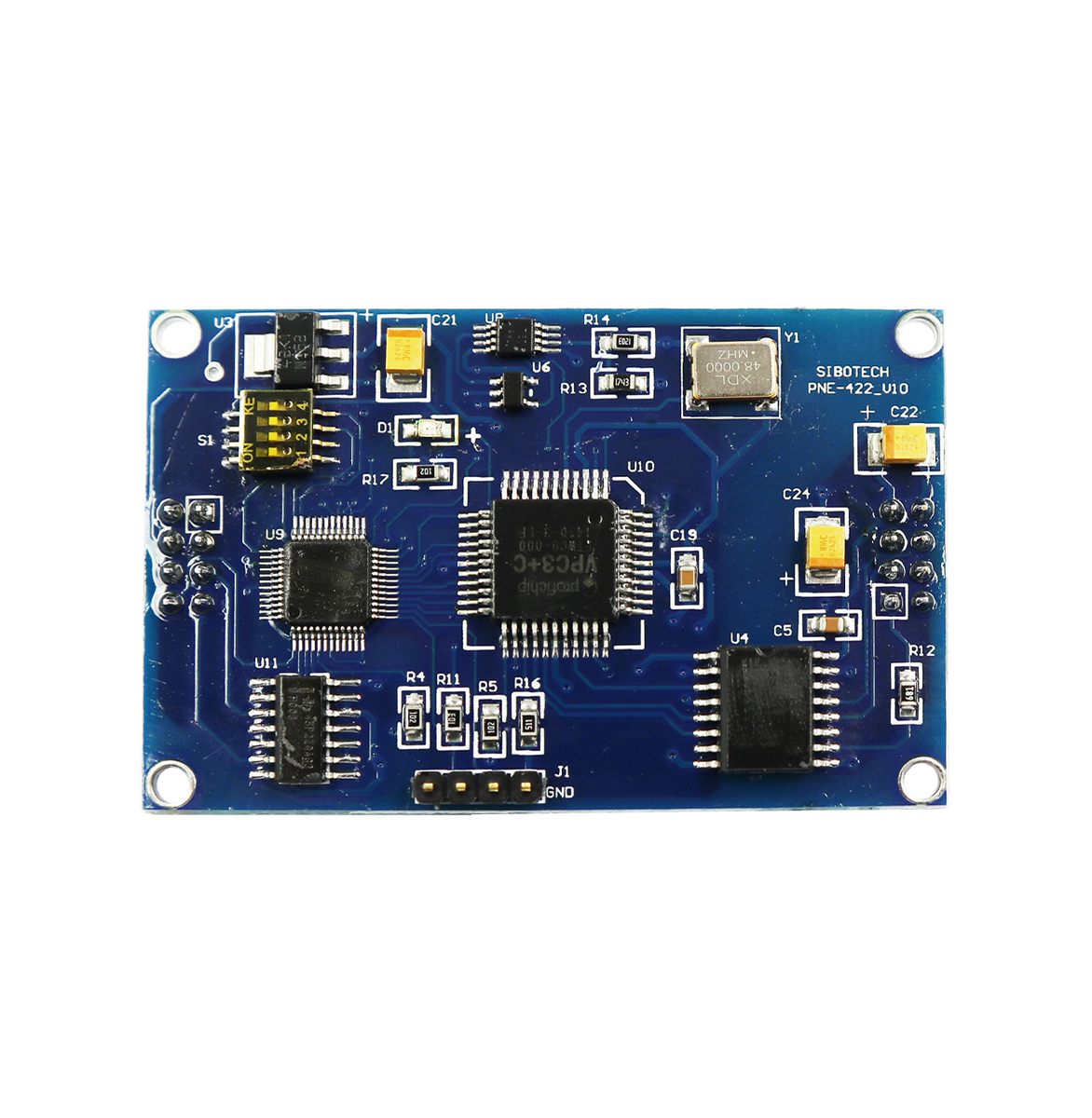

嵌入式PROFIBUS DP從站接口模塊

型號：PNE-422 021-5102 8348

基本說明：本產品以O(shè)EM的方式，專為開發具有PROFIBUS DP 通信功能的產品，提供PROFIBUS-DP從站通信接口，應用簡單，可廣泛用于各種產品；如變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等。

添加到收藏夾
產品特點
1、開發周期短：用戶不需要了解太多PROFIBUS 開發技術，不需要購買PROFIBUS 開發系統；需要自己編寫GSD 文件，可在短時間內完成開發具有自主知識產權的PROFIBUS 產品；
2、應用簡單：用戶產品的CPU 通過串行接口向接口卡讀/寫輸入/輸出數據，接口卡自動轉換成PROFIBUS DP 協議與PROFIBUS 主站通信；
3、應用廣泛：可廣泛用于各種產品，如：變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；
技術特性
1、PROFIBUS-DP/V0 協議，符合；JB/T 10308.3-2001：測量和控制數字通信工業控制系統用現場總線第3部分：PROFIBUS規范；
2、標準PROFIBUS DP 驅動接口, 波特率自適應，最大波特率12M；
3、PROFIBUS 輸入/輸出數量可自由設定，最大210字節輸入+210字節輸出；
4、PNE-422接口卡與用戶模板之間數據交換報文長度可由用戶設定，最大為212字節；
5、可實現PROFIBUS用戶參數化功能，支持的最大配置參數為20個，最大參數字節數為56個；
6、接口卡與用戶板接口為TTL異步串口，使用撥碼開關S1可選擇不同波特率：9600、19.2K、38.4K、57.6K、115.2K、230.4K、460.8K；
7、接口卡與用戶模板通信有字符偶校驗和縱向報文字節校驗和，確保數據安全性；
8、接口卡內設有備份I/O通信緩沖區，可確保實現PROFIBUS與串口通信數據的完整性（一致性）和同步要求；
9、需用戶板供電2組5VDC，VCC/GND-150mA和5V/0V-100mA；
10、PROBUS DP和MCU之間采用最大2500V（有效值）電磁隔離；
11、工作環境溫度：-20℃ ～ 60 ℃，濕度95%；
12、外形尺寸：42mm*65mm；
快速應用指南
典型應用
測試指南
下載資料
文件 類型 發布時間 下載
中文產品手冊 說明書 2018.05.28
GSD文件 GSD 文件 2018.05.28
