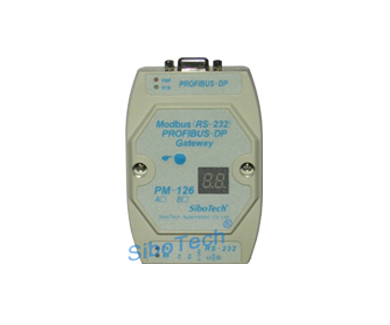

Modbus/PROFIBUS DP適配器

型號：PM-126B 400 613 9938

基本說明：網關PM-126B實現了串口和PROFIBUS DP的數據通信。可連接一個具有Modbus RTU/ASCⅡ（RS232）接口的設備到PROFIBUS DP，即將Modbus/RS232 網絡設備轉換為PROFIBUS DP網絡設備。

產品狀態：已停產，替代產品 PM-160

添加到收藏夾

產品特點

1、應用廣泛：凡具有RS232接口的Modbus RTU/ASCⅡ協議設備都可以使用本產品實現與現場總線PROFIBUS的互連。如：具有Modbus RTU/ASCⅡ協議接口的變頻器、電機啟動保護裝置、智能高低壓電器、電量測量裝置、各種變送器、智能現場測量設備及儀表等等；
2、應用簡單：用戶不必了解PROFIBUS和Modbus技術細節，用戶只需參考本手冊及提供的應用實例，根據要求完成配置，不需要復雜編程，即可在短時間內實現連接通信；
3、透明通信：用戶可以依照PROFIBUS通信數據區和Modbus通信數據區的映射關系，實現PROFIBUS到Modbus之間的數據透明通信；

技術特性

1、PM-126B 網關在PROFIBUS側為從站，在Modbus一側是MODBUS主、從站可設；
2、PM-126B網關作為Modbus主站，支持01H、02H、03H、04H、05H、06H、0FH、10H號功能碼；最多可配置48條Modbus命令；
3、PROFIBUS DP波特率自適應，支持波特率范圍：9600～12Mbps；
4、PROFIBUS 輸入/輸出字節數可通過Step7自由設定，最大PROFIBUS輸入/輸出： ① Max Input Bytes ≤244Bytes； ② Max Output Bytes ≤244 Bytes； ③ Max Data Bytes ≤488 Bytes；
5、支持強大的在線狀態監視功能；
6、MODBUS端是RS-232接口，半雙工；波特率支持范圍：300bps～115200bps可選；
7、供電：24VDC（11V ～ 30V），80mA（24V DC）；
8、工作環境溫度：-20℃ ～ 60 ℃，相對濕度5% ～ 95%（無凝露）；
9、機械尺寸：100mm（長）×70mm（寬）×25mm（深）；
10、安裝：35mm導軌；
11、防護等級：IP20；
